Bedienungsanleitung für EG4 14.3kWh PowerPro WallMount All Weather Batterie
Erfahren Sie, wie Sie die EG4 14.3kWh PowerPro WallMount Batterie sicher installieren, konfigurieren und warten. Detaillierte Anleitungen zur Parallelschaltung, BMS-Kommunikation und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Batterie ist ein schweres Gerät und muss von qualifiziertem Personal installiert werden. Vor Beginn der Arbeiten müssen alle Sicherheitsanweisungen gelesen werden. Stellen Sie sicher, dass die Batterie ausgeschaltet ist und verwenden Sie ein Voltmeter, um sicherzustellen, dass keine Spannung anliegt, bevor Sie Arbeiten durchführen. Die Batterie ist für den Außenbereich geeignet (IP65) und verfügt über eine integrierte Heizung für niedrige Temperaturen.
Produktbeschreibung
Die EG4 48V PowerPro WallMount 280Ah Batterie ist für Wohnanwendungen im Bereich der Energiespeicherung (ESS) konzipiert. Sie verwendet Lithium-Eisenphosphat-Zellen (LiFePO4) und ein intelligentes Batteriemanagementsystem (BMS), das Spannung, Strom und Temperatur in Echtzeit überwacht. Die Batterie ist für eine Lebensdauer von über 15 Jahren bei mehr als 8000 Zyklen (80% DOD) ausgelegt.

Installation

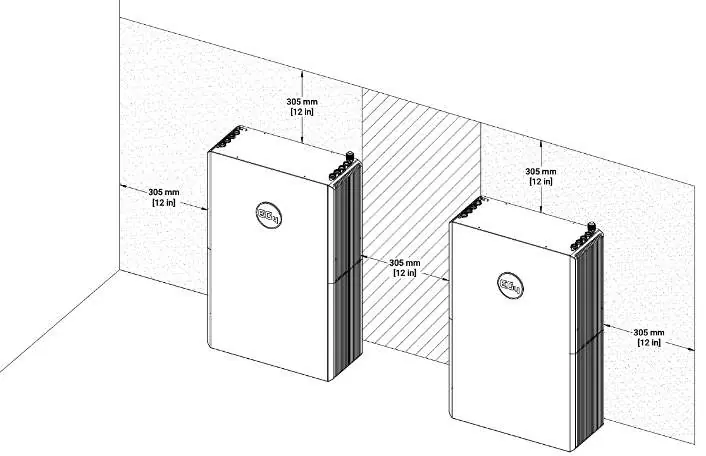

Die Batterie kann an der Wand oder auf flachem Boden installiert werden. Bei Bodenmontage ist auf eine gute Drainage zu achten. Bei Wandmontage ist ein Mindestabstand von 12 Zoll (ca. 30 cm) zu allen Seiten erforderlich, um eine ausreichende Belüftung und Bedienbarkeit zu gewährleisten. Die Installation kann mit oder ohne Conduit-Box erfolgen. Bei der Installation mit einem EG4 18kPV Wechselrichter wird die Verwendung der Conduit-Box empfohlen, um Kabel geschützt zwischen Batterie und Wechselrichter zu führen.



Parallelschaltung
Für die Parallelschaltung mehrerer Batterien müssen die DIP-Schalter-Adressen für jede Batterie eindeutig eingestellt werden (beginnend mit ID 1 für die Master-Batterie). Die Kommunikation erfolgt über die Battery-Comm-Ports in einer Daisy-Chain-Konfiguration. Die Master-Batterie verbindet sich über den RS485/CAN-Port mit dem Wechselrichter.

BMS-Kommunikation und Software

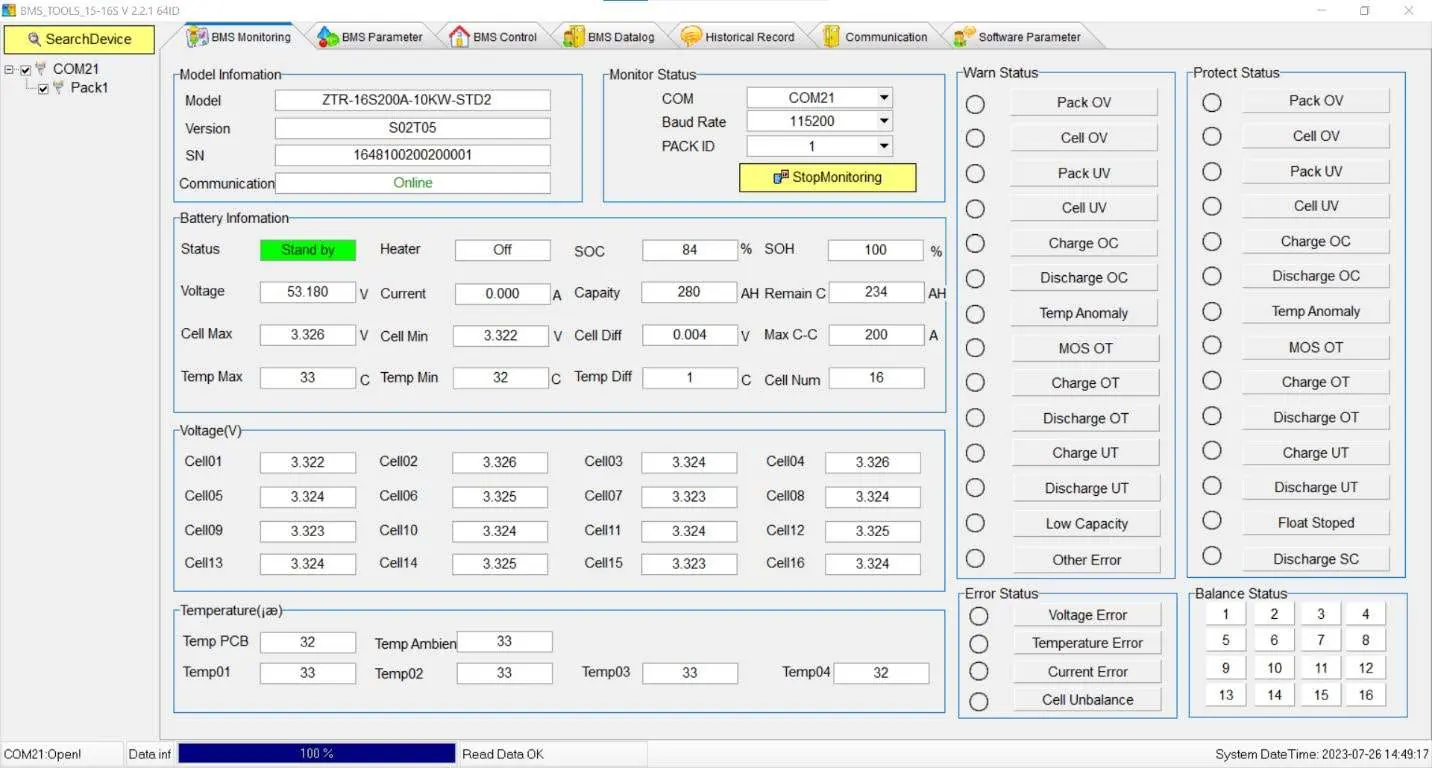

Die Batterie kann über die PC-Software "BMS Tools" überwacht werden. Hierfür wird das mitgelieferte USB-Kabel an den RS485-Port angeschlossen. Die Software ermöglicht die Analyse von Zellspannungen, Temperaturen und den Status des BMS. Änderungen an Parametern in der Software sollten nur von qualifiziertem Personal vorgenommen werden, da unsachgemäße Änderungen die Garantie ungültig machen können.

Fehlerbehebung
Wenn die ALM-Leuchte am Bedienfeld leuchtet, liegt ein Alarm oder ein Schutzstatus vor. Überprüfen Sie die Ursache über die BMS Tools Software. Häufige Fehler wie "Inverter communication failure" erfordern die Überprüfung der Kabelverbindungen und der DIP-Schalter-ID. Bei "No DC output" prüfen Sie den Batterietrennschalter oder den Ladezustand.
Wartung und Lagerung
Lagern Sie die Batterie bei einer Temperatur zwischen 0,6°C und 32°C (33°F - 90°F) und halten Sie sie von direktem Sonnenlicht und brennbaren Materialien fern. Es wird empfohlen, die Batterie vor der Lagerung auf 100% SOC zu laden und alle 8-9 Monate nachzuladen.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verbindung zum Kommunikationsport und die DIP-Schalter-ID-Einstellung. Stellen Sie sicher, dass die Master-Batterie korrekt adressiert ist und führen Sie einen Neustart durch.
Überprüfen Sie, ob der Batterietrennschalter eingeschaltet ist oder ob die Batteriespannung zu niedrig ist und geladen werden muss.
Überprüfen Sie die Ladeeinstellungen am Wechselrichter, um sicherzustellen, dass sie den Anforderungen der Batterie entsprechen.
Dies deutet auf einen Kurzschluss hin. Trennen Sie das Stromkabel und überprüfen Sie alle Kabelverbindungen.
Vor der Verwendung
- Stellen Sie sicher, dass alle Batterietrennschalter und BMS-Schalter auf OFF stehen.
- Verwenden Sie ein Voltmeter, um sicherzustellen, dass keine Spannung an den Anschlüssen anliegt.
- Tragen Sie geeignete persönliche Schutzausrüstung (PPE).
- Überprüfen Sie die gesamte Verkabelung auf korrekte Spezifikationen.
- Stellen Sie sicher, dass die Batterie aufrecht montiert ist.
- Stellen Sie sicher, dass die DIP-Schalter-Adressen für jede Batterie in einem parallelen System eindeutig sind.
Abbildungen und Diagramme

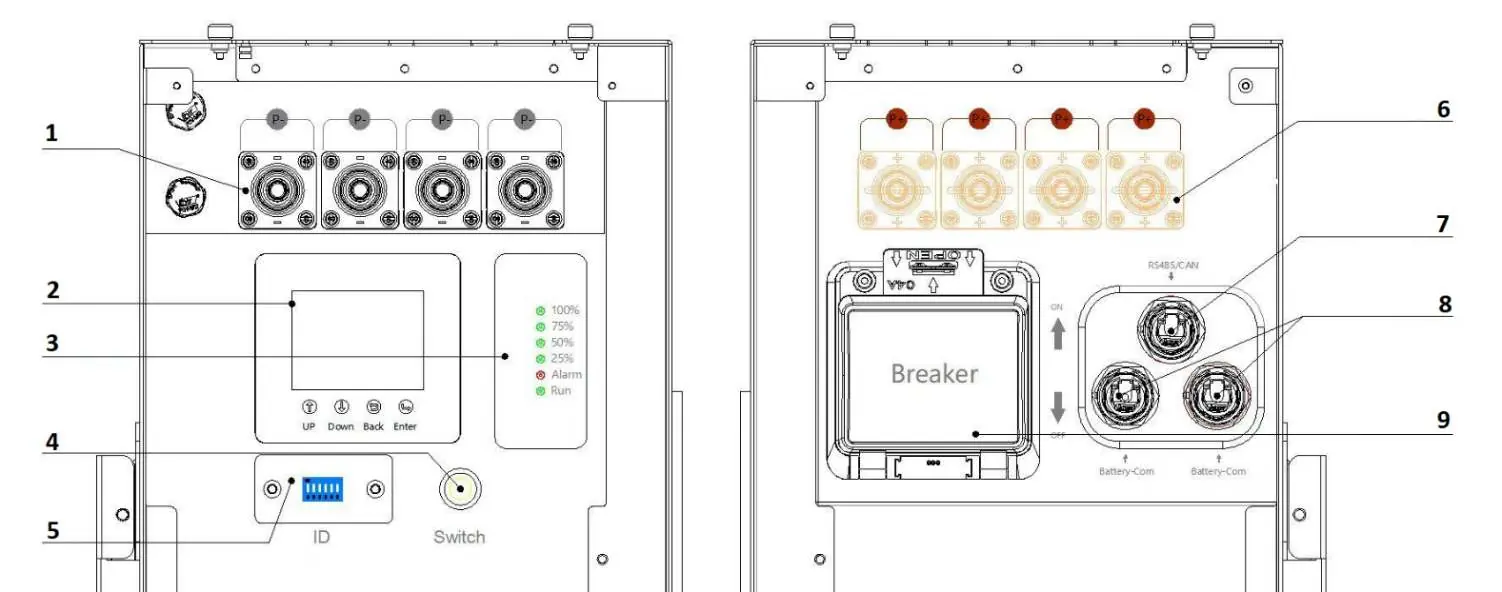

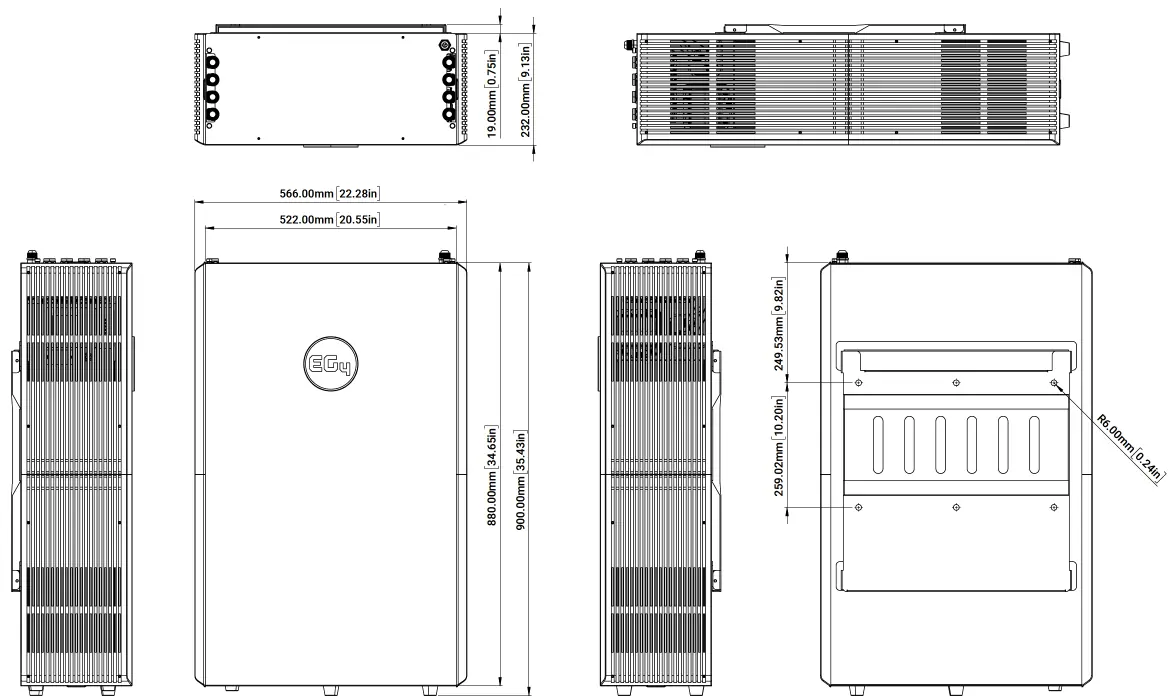

- Battery Diagram: Zeigt die Position der Anschlüsse, des LCD-Bildschirms, der DIP-Schalter und des Trennschalters.

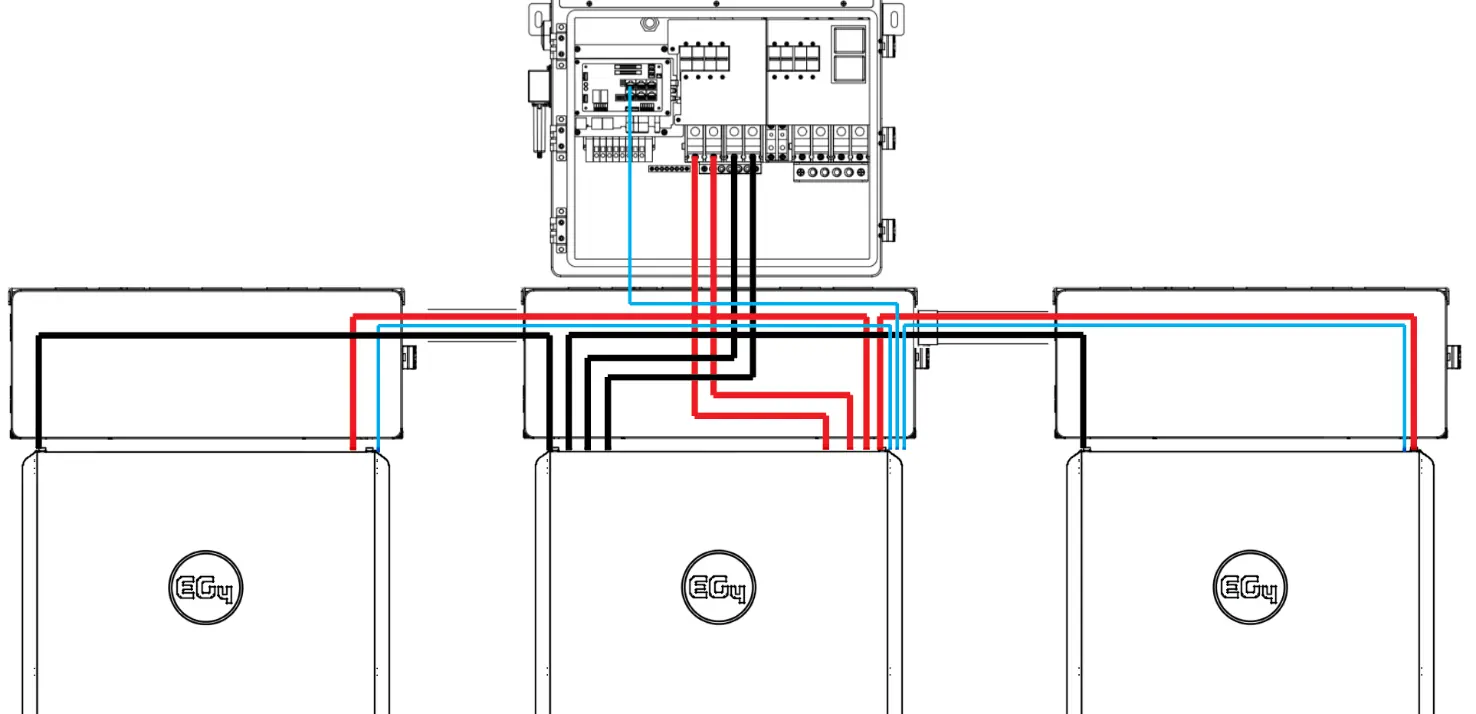

- Wiring Diagrams: Veranschaulichen die korrekte Verkabelung für verschiedene Konfigurationen (1 bis 4 Batterien mit Wechselrichtern).

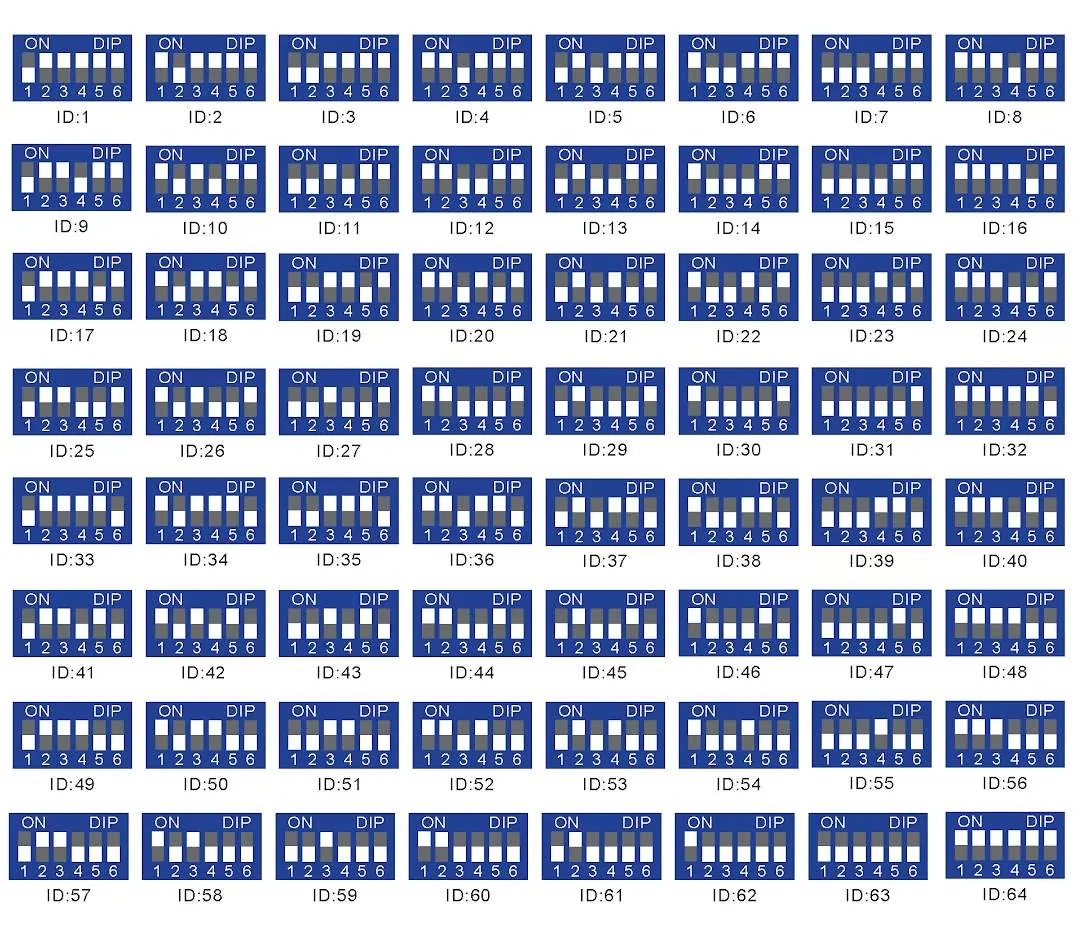

- DIP Switch Table: Zeigt die Schalterstellungen für die Adressierung der Batterien (ID 1 bis 64).
Modellkompatibilität
- Kompatibel mit EG4 18kPV Wechselrichtern.
- Für die Kommunikation mit nicht-EG4 Wechselrichtern ist ein CAN-Bus-Protokoll erforderlich.
- Mischen Sie keine EG4 280Ah Batterien mit anderen Lithium-Batterietypen.
