Bedienungsanleitung für EG4 Electronics WallMount All Weather 14.3kWh
Schnellstartanleitung für den EG4 Electronics WallMount All Weather 14.3kWh Energiespeicher. Erfahren Sie alles über Installation, Verkabelung, BMS-Kommunikation und Sicherheit.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Schnellstart für den EG4 WallMount All Weather Energiespeicher. Das Gerät ist schwer und erfordert für die Installation qualifiziertes Personal sowie geeignete Hebevorrichtungen. Sicherheit hat oberste Priorität: Vor allen Arbeiten müssen Spannungsfreiheit mittels Multimeter geprüft und alle Trennschalter (AC/DC) ausgeschaltet sein. Das System erfordert einen Freiraum von mindestens 12 Zoll (ca. 30 cm) an allen Seiten für eine ausreichende Belüftung.
Lieferumfang
Im Lieferumfang enthalten sind:
- EG4 WallMount All Weather Batterie
- Montagehalterung (wird vormontiert an der Rückseite geliefert)
- X-Halterung
- 6 Betondehnschrauben
- 2 rote Stromkabel (2/0 AWG, 39,4 Zoll)
- 2 schwarze Stromkabel (2/0 AWG, 39,4 Zoll)
- Batterie-zu-Wechselrichter-Kommunikationskabel
Installationsvoraussetzungen
Der Standort muss vor Überschwemmungen geschützt sein. Die Batterie kann auf flachem Boden oder an einer Wand montiert werden. Bei Bodenmontage ist auf eine ordnungsgemäße Entwässerung zu achten. Bei Wandmontage muss die Batterie aufrecht montiert werden. Stellen Sie sicher, dass die Wandmontagehalterung mindestens 28,0625 Zoll (ca. 71 cm) vom Boden entfernt positioniert ist.
Montage
Die Montage erfolgt durch das Entfernen der 4 Stellschrauben an der Rückseite, um die Halterung zu lösen. Diese wird an der Wand ausgerichtet und mit 6 Schrauben befestigt. Die Batterie wird dann mit der Team-Lift-Technik eingehängt und mit den 4 Seitenschrauben gesichert. Bei Verwendung einer Conduit-Box (Kabelkanal) oder in Kombination mit dem 18kPV-Wechselrichter sind spezifische Montageschritte für die X-Halterung und die Ausrichtung der Anschlüsse zu beachten.
Verkabelung
Vor dem Anschluss ist die Polarität zwingend zu prüfen. Die Batterie verfügt über M6-Erdungsschrauben an der Oberseite; das negative Batteriekabel darf nicht geerdet werden. Für die Verkabelung gelten spezifische Drehmomentwerte: 165 in-lbs (18,6 Nm) für 1/0 und 2/0 AWG Kabel sowie 275 in-lbs (31,1 Nm) für 4/0 AWG und 250 kcmil Kabel.
BMS-Kommunikation
Für den Parallelbetrieb mehrerer Batterien muss ein optionales Paralleling-Kit erworben werden. Die DIP-Schalter müssen für die Master-Batterie auf Adresse 1 gesetzt werden, während weitere Batterien aufsteigende Adressen erhalten. Die Kommunikation erfolgt über CAT 5, 5e oder 6 Kabel. Für Closed-Loop-Kommunikation mit Wechselrichtern muss das entsprechende Protokoll (CAN oder RS485) über das Menü der Master-Batterie eingestellt werden.
Firmware-Updates
Stellen Sie sicher, dass alle Systemkomponenten vor der Inbetriebnahme auf dem neuesten Stand sind. Die neuesten Downloads finden Sie auf der offiziellen Produktseite von EG4 Electronics.
Praktische Hilfe
Typische Probleme
Batterie kommuniziert nicht mit dem Wechselrichter
Überprüfen Sie die DIP-Schalter-Einstellungen (Master auf 1) und stellen Sie sicher, dass das korrekte Kommunikationsprotokoll (CAN/RS485) im Menü der Master-Batterie ausgewählt wurde.
Unsicherheit über die Polarität der Kabel
Verwenden Sie ein Multimeter, um die Polarität vor dem Anschluss an den Wechselrichter zu bestätigen. Schließen Sie keine Kabel an, bevor die Polarität nicht zweifelsfrei geklärt ist.
Fehler bei der Parallelschaltung
Stellen Sie sicher, dass alle Batterien unterschiedliche DIP-Schalter-Adressen haben und die Kommunikation über die 'Battery-Com'-Ports korrekt verkettet ist.
Vor der Verwendung
- Prüfen Sie alle Trennschalter auf 'Off'-Position.
- Messen Sie mit einem Multimeter, ob Spannung an den Leitungen anliegt.
- Stellen Sie sicher, dass persönliche Schutzausrüstung (PSA) getragen wird.
- Überprüfen Sie den 12-Zoll-Freiraum um das Gerät.
- Stellen Sie sicher, dass die Batterie aufrecht montiert ist.
- Entfernen Sie die temporären Hebegriffe vor dem Anschluss.
Technische Daten in der Praxis
- Drehmoment (1/0 & 2/0 AWG)
- Maximal 165 in-lbs (18,6 Nm) für sichere Kabelverbindungen.
- Drehmoment (4/0 AWG & 250 kcmil)
- Maximal 275 in-lbs (31,1 Nm) für größere Kabelquerschnitte.
- Mindestabstand
- 12 Zoll (ca. 30 cm) an allen Seiten für Belüftung und Betrieb.
Abbildungen und Diagramme

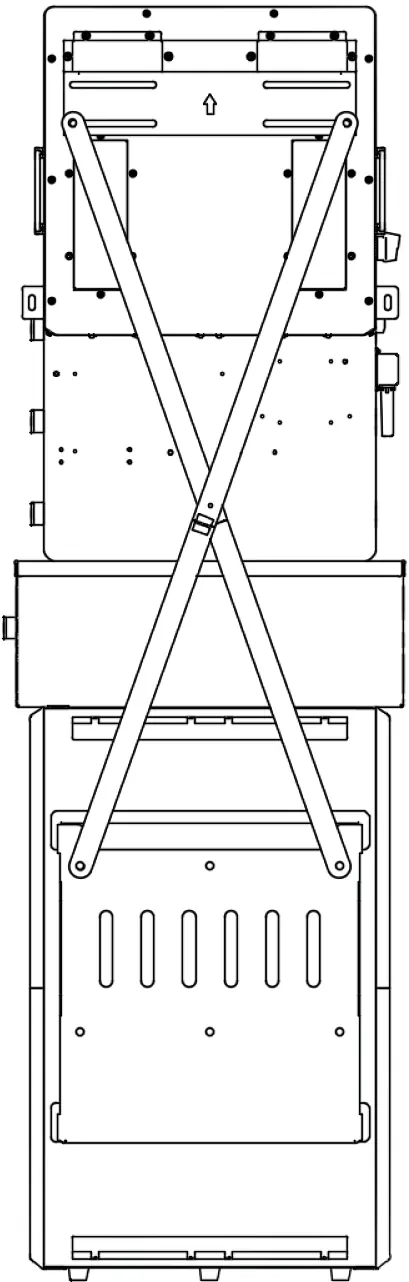

- Die Montageanleitung zeigt die Verwendung der X-Halterung bei der Installation mit dem 18kPV-Wechselrichter.
- Die Verkabelungsdiagramme illustrieren die Parallelschaltung mehrerer Batterien und die Verbindung zum Wechselrichter.
- Die DIP-Schalter-Grafiken zeigen die Adressierung für Master-Batterien und Protokolleinstellungen.
Modellkompatibilität
- Kompatibel mit EG4-Wechselrichtern (18kPV, 6000XP, 8k Hybrid, 6000-EX, 6500-EX, 3000EHV).
- Unterstützt Drittanbieter-Wechselrichter wie Growatt, Sol-Ark, Deye, Megarevo, Victron, Luxpower und SMA über CAN- oder RS485-Protokolle.
