Bedienungsanleitung für EG4 Electronics Chargeverter 100A 48VDC Ladegerät

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage, Installation, den Betrieb und die Fehlerbehebung des EG4 Chargeverter 100A 48VDC Ladegeräts. Das Gerät ist primär für das Laden von LiFePO4-Batterien konzipiert. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, da das Gerät hohe Temperaturen (über 55°C) erzeugen kann und eine ordnungsgemäße Belüftung sowie Erdung erfordert. Arbeiten am Gerät dürfen nur von qualifiziertem Personal durchgeführt werden.

Produktübersicht

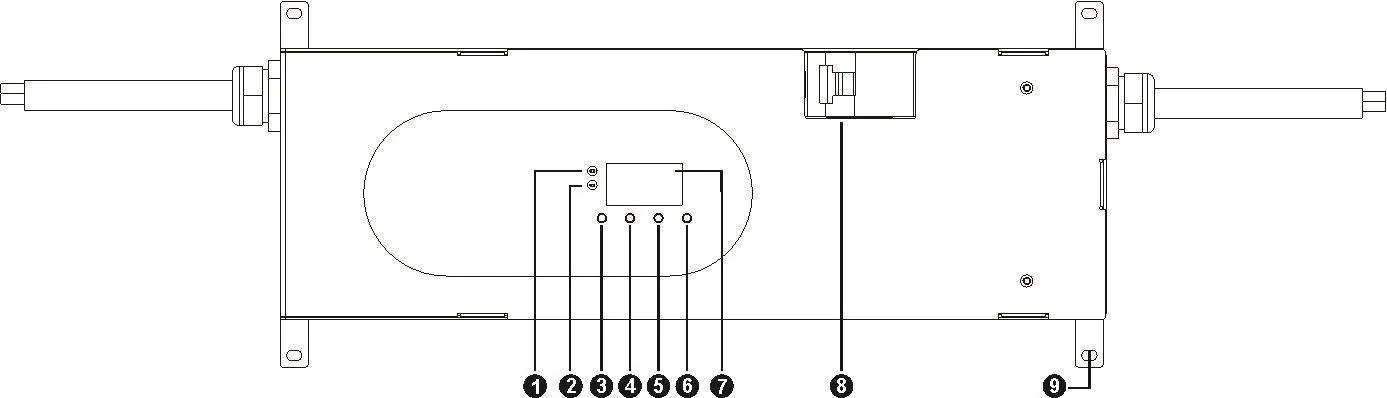

Das Gerät verfügt über ein LCD-Display, vier Funktionstasten (ESC, UP, DOWN, ENTER), einen internen Batterie-Trennschalter sowie Anschlüsse für AC-Eingang und DC-Batteriekabel. Die Statusanzeigen (Power, CHG) informieren über den Betriebszustand.

Installation und Montage

Vor der Installation ist das Gerät auf Transportschäden zu prüfen. Beachten Sie bei der Standortwahl folgende Punkte:

• Montieren Sie das Gerät nicht auf brennbaren Materialien; Beton oder nicht brennbare Oberflächen sind erforderlich.
• Installieren Sie das Gerät auf Augenhöhe, um das LCD-Display gut ablesen zu können.
• Die Umgebungstemperatur muss zwischen 0°C und 55°C liegen.
• Sorgen Sie für ausreichend Platz um das Gerät herum, um eine ordnungsgemäße Wärmeableitung zu gewährleisten.

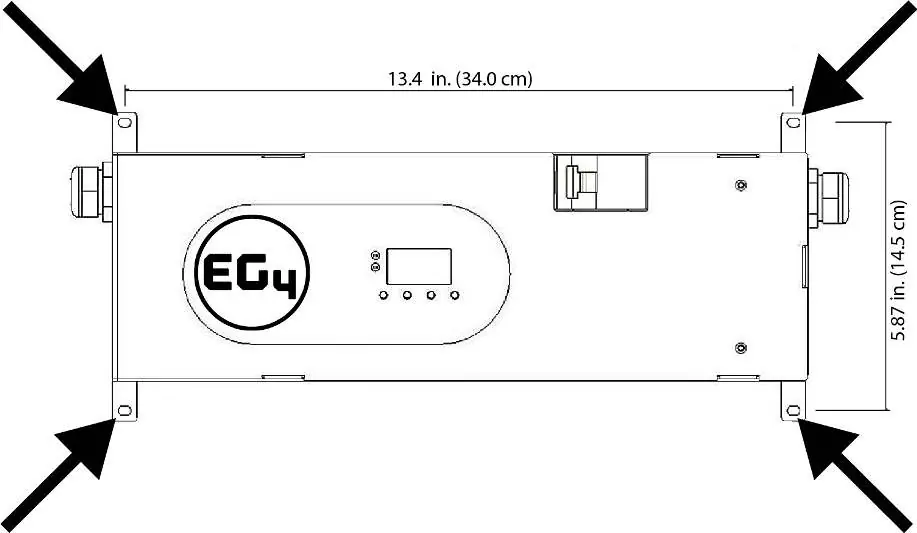

• Die Montage erfolgt mit vier M4-Schrauben.

AC- und DC-Anschlüsse

Stellen Sie sicher, dass alle Batterie-Trennschalter auf 'OFF' stehen und das Gerät nicht am Stromnetz angeschlossen ist, bevor Sie die Kabel installieren.

• DC-Anschluss: Verbinden Sie die Batteriekabel mit den Batterieanschlüssen oder Sammelschienen. Achten Sie strikt auf die korrekte Polarität und ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment fest.
• AC-Anschluss: Für den 240V-Betrieb schließen Sie das Gerät an eine 250V 30A Twist-Lock-Steckdose mit dediziertem 30A-Schutzschalter an. Für den 120V-Betrieb ist eine 125V 30A-Steckdose mit dediziertem 30A-Schutzschalter erforderlich.

Bedienung und Display

Nach dem Anschluss der Batterien und dem Einstecken des AC-Steckers schalten Sie die externen Batterieschalter und den internen Trennschalter am Gerät ein. Die LED-Anzeigen geben Auskunft über den Status:

• POWER (Grün): Leuchtet dauerhaft, wenn das Gerät eingeschaltet ist.
• CHG (Grün): Leuchtet dauerhaft bei vollständig geladener Batterie; blinkt während des Ladevorgangs.

LCD-Einstellungen

Drücken Sie die 'ENTER'-Taste, um in den Einstellungsmodus zu gelangen. Mit 'UP' oder 'DOWN' wählen Sie die Programme aus:

• Programm 1 (Ladespannung): Einstellbar im Bereich von 43V bis 57V.
• Programm 2 (Ladestrom): Einstellbar im Bereich von 0A bis 100A.

Technische Daten

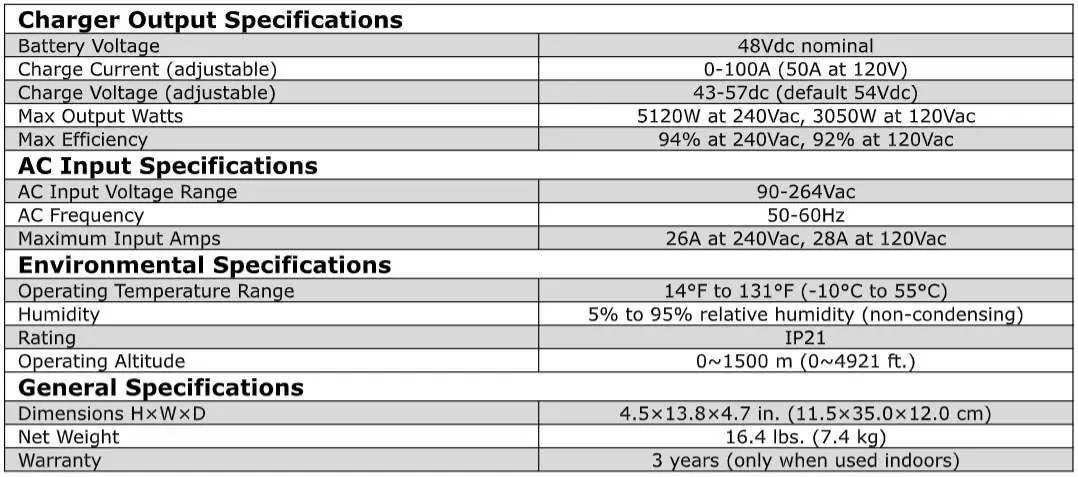

Das Gerät bietet eine Nennspannung von 48Vdc. Die maximale Ausgangsleistung beträgt 5120W bei 240Vac bzw. 3050W bei 120Vac. Das Gerät ist nach IP21 zertifiziert und für den Innenbereich konzipiert.
