Installationsanleitung Eaton FRCdM-Type B, 2-poliger Fehlerstromschutzschalter
Erfahren Sie, wie Sie den Eaton FRCdM-Type B, 2-poligen Fehlerstromschutzschalter korrekt installieren, anschließen und testen. Wichtige Sicherheitshinweise, technische Daten und Anschlussdiagramme.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Eaton FRCdM-Type B ist ein 2-poliger Fehlerstromschutzschalter. Die Installation erfordert die Montage auf einer DIN-Schiene, den korrekten Anschluss der Leitungen (1,5-35mm²) mit 2-2,4 Nm Drehmoment und die strikte Einhaltung der Sicherheitshinweise (Abklemmen der Lastseite bei Isolationsprüfungen). S. 1
Wichtigste Schritte
- Lastseite bei Isolationsprüfung abklemmen S. 1
- Anschluss mit 2-2,4 Nm Drehmoment S. 1
Probleme und Lösungen
Testtaste ohne Funktion
Spannung prüfen (muss 196V-264V AC betragen).
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Vorsicherung | 63A gG/gL | Maximal zulässige Vorsicherung für Nennströme 16-63A | S. 1 |
Wo es im PDF steht
- Installations- und Anschlussübersicht S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Eaton FRCdM-Type B ist ein 2-poliger Fehlerstromschutzschalter (RCCB). Vor der Installation ist es zwingend erforderlich, die Lastseite des Schaltgeräts bei Isolationsprüfungen der Anlage abzuklemmen, um Schäden zu vermeiden. Die Elektronik und die Typ-B-Funktionalität benötigen eine Mindestspannung von 50V AC.
Montage

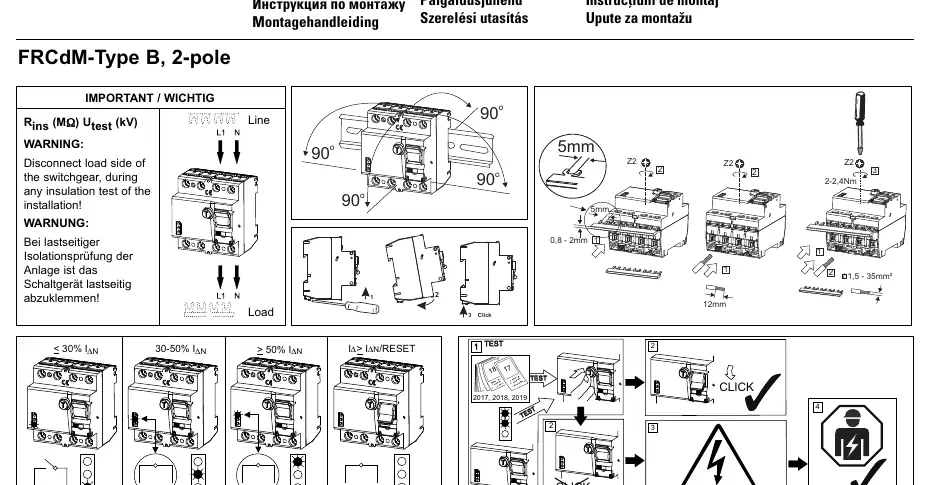

Das Gerät ist für die Montage auf einer DIN-Schiene vorgesehen. Achten Sie bei der Installation auf die korrekte Ausrichtung. Die Anschlussklemmen sind für Kabelquerschnitte von 1,5 bis 35 mm² ausgelegt. Das empfohlene Anzugsdrehmoment für die Schraubklemmen beträgt 2 bis 2,4 Nm.
Elektrischer Anschluss

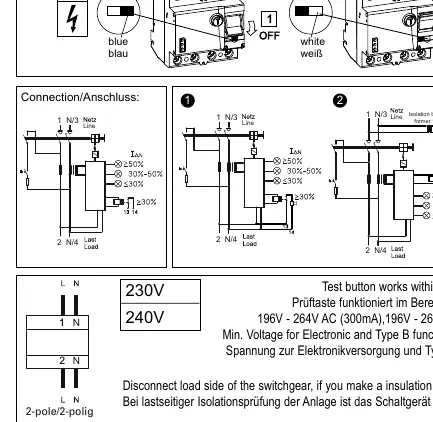

Der Anschluss erfolgt gemäß den Schaltbildern auf dem Gerät. Beachten Sie die Kennzeichnung für Line (L) und Load. Der potenzialfreie Hilfskontakt (Klemmen 13, 14) bietet nur eine Basisisolierung gegenüber den lastseitigen Klemmen (2N). Ohne zusätzliche Schutzmaßnahmen (z. B. Trenntransformator 1:1 gemäß IEC/EN60664) darf dieser Hilfskontakt nur von den lastseitigen Klemmen versorgt werden.
Testfunktion und Betrieb
Die Testtaste dient zur regelmäßigen Überprüfung der Funktion des Fehlerstromschutzschalters. Die Testfunktion arbeitet in einem Spannungsbereich von 196V bis 264V AC (bei 300mA bzw. 30mA). Stellen Sie sicher, dass die maximale Vorsicherung von 63A gG/gL nicht überschritten wird.
Herstellerinformationen
Eaton
Praktische Hilfe
Typische Probleme
Testtaste funktioniert nicht
Überprüfen Sie, ob die anliegende Spannung im Bereich von 196V - 264V AC liegt. Die Mindestspannung für die Elektronik beträgt 50V AC.
Beschädigung bei Isolationsprüfung
Trennen Sie die Lastseite des Schaltgeräts zwingend ab, bevor Sie eine Isolationsprüfung der Anlage durchführen.
Vor der Verwendung
- Sicherstellen, dass die Lastseite während Isolationsprüfungen abgeklemmt ist.
- Kabelquerschnitt von 1,5 - 35 mm² verwenden.
- Anzugsdrehmoment von 2 - 2,4 Nm einhalten.
- Maximale Vorsicherung von 63A gG/gL beachten.
- Spannungsversorgung für Testfunktion (196V - 264V AC) prüfen.
Technische Daten in der Praxis
- Hilfskontakt (13, 14)
- Potenzialfreier Kontakt zur Statusmeldung; erfordert bei Versorgung von externen Quellen ggf. Trenntransformator.
Abbildungen und Diagramme
- Die Schaltbilder zeigen die korrekte Verdrahtung von Line (Netz) und Load (Last).
- Die Abbildungen verdeutlichen die Montage auf der Hutschiene und die Abisolierlängen.
Modellkompatibilität
- Geeignet für 230V/240V AC Systeme.
- Mindestspannung für Typ B Funktionalität: 50V AC.
