Bedienungsanleitung für Notleuchte Eaton FlexiTech Exit Wall 12M CGLine+
Schnelle Anleitung zur Installation, Konfiguration und Wartung der Notleuchte Eaton FlexiTech Exit Wall 12M CGLine+. Erfahren Sie, wie Sie die Leuchte montieren, den Akku anschließen, Testmodi konfigurieren und den Magnettest durchführen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, Konfiguration und Wartung der Notleuchte Eaton FlexiTech Exit Wall 12M CGLine+. Vor der Inbetriebnahme ist der zulässige Temperaturbereich zu prüfen. Die Leuchte unterstützt verschiedene Betriebsmodi (Dauerlicht/Bereitschaftslicht) und Autonomiezeiten, die über DIP-Schalter konfiguriert werden können.

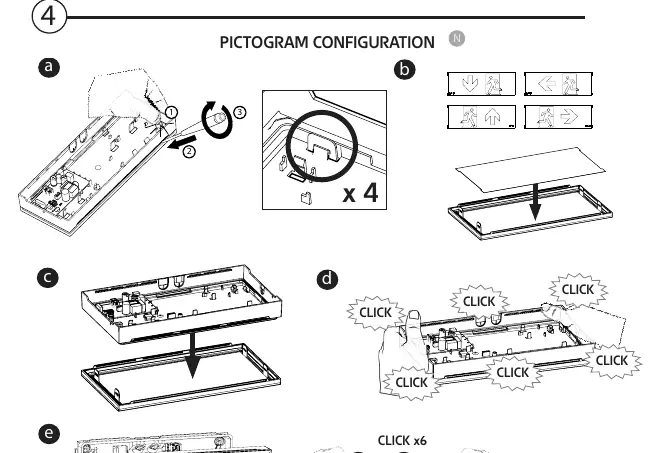

Installation und Montage
Die Leuchte ist für die Wandmontage vorgesehen. Beachten Sie bei der Installation folgende Schritte:

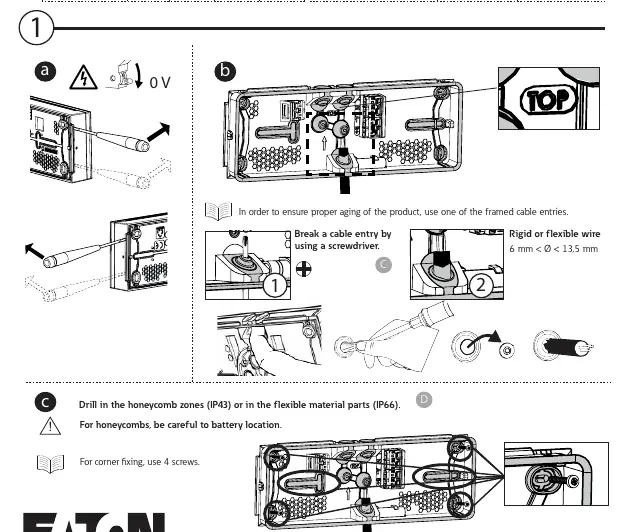

- Kabelvorbereitung: Brechen Sie die Kabeldurchführung mit einem Schraubendreher auf. Verwenden Sie starre oder flexible Kabel (6 mm bis 13,5 mm Durchmesser).
- Bohren: Bohren Sie in die Wabenbereiche (für IP43) oder in die flexiblen Materialteile (für IP66). Achten Sie bei Wabenbereichen auf die Position des Akkus.
- Befestigung: Für die Eckmontage sind 4 Schrauben zu verwenden.
- Verkabelung: Die Anschlüsse unterstützen Kabelquerschnitte von 0,5 bis 2,5 mm². Die Verkabelung kann mit einem Schraubendreher oder manuell erfolgen.
Konfiguration
Die Konfiguration erfolgt über DIP-Schalter im Inneren der Leuchte. Wenn Sie die Konfiguration ändern, müssen Sie den Akku trennen, 10 Sekunden warten und wieder anschließen.
- Betriebsmodus: Schalter 1 steuert zwischen Dauerlicht (500 cd/m²) und Bereitschaftslicht (50 cd/m²).
- Autonomiezeit: Die Schalter 2 und 3 bestimmen die Autonomiezeit (1h, 2h, 3h oder 8h).
Magnettest und Bedienung

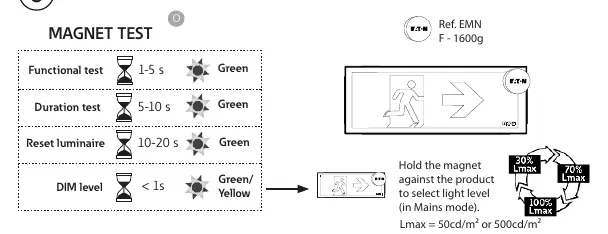

Mit einem Magneten können verschiedene Tests direkt am Gerät durchgeführt werden:
- Funktionstest: Magnet 1-5 Sekunden halten (Grüne LED).
- Dauertest: Magnet 5-10 Sekunden halten (Grüne LED).
- Reset: Magnet 10-20 Sekunden halten (Grüne LED).
- Dimm-Level: Magnet weniger als 1 Sekunde halten (Grüne/Gelbe LED).
LED-Statusanzeigen
- Grün (konstant): OK.
- Grün (blinkend): Test läuft.
- Grün & Gelb (blinkend): COM-Fehler.
- Gelb (2s): Fehler.
- Gelb (0,5s): Blinkender Fehler.
Wartung und Akku
Der Akku ist austauschbar (Bestellcode: FT-BATLL1). Wenn die Batterielaufzeit unzureichend ist, muss der Akku ersetzt werden. Wenn die Lebensdauer der Lichtquelle abgelaufen ist, muss die gesamte Leuchte ersetzt werden.
Herstellerinformationen
Eaton
Praktische Hilfe
Typische Probleme
Akku-Laufzeit unzureichend
Akku ersetzen (Bestellcode FT-BATLL1).
Konfigurationsänderung wird nicht übernommen
Akku trennen, 10 Sekunden warten und erneut anschließen.
Lichtquelle defekt
Die gesamte Leuchte muss ersetzt werden.
Vor der Verwendung
- Temperaturbereich gemäß Seite 1 prüfen.
- Kabelquerschnitt 0,5-2,5 mm² sicherstellen.
- Gehäuse für IP43 oder IP66 korrekt bohren.
- Akku vor der Inbetriebnahme anschließen.
Abbildungen und Diagramme
- DIP-Schalter 1: Einstellung des Betriebsmodus (Dauerlicht/Bereitschaftslicht).
- DIP-Schalter 2-3: Einstellung der Autonomiezeit (1h, 2h, 3h, 8h).
- Magnettest-Tabelle: Die Dauer des Magnetkontakts bestimmt den Testtyp (Funktion, Dauer, Reset, Dimmen).
Modellkompatibilität
- Nur mit kompatiblen CGLine+ Controllern verwenden.
