Installationsanleitung für Hager 16-63A Fehlerstrom-Schutzschalter (RCCB)

Erfahren Sie, wie Sie den Hager 16-63A Fehlerstrom-Schutzschalter (RCCB) korrekt installieren, anschließen und testen. Diese Anleitung enthält wichtige Verdrahtungsdiagramme, Drehmomentvorgaben und Wartungshinweise.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Hager 16-63A RCCB ist ein Fehlerstrom-Schutzschalter. Die Installation erfordert ein Anzugsdrehmoment von 3,2 Nm und eine Abisolierung der Leiter von maximal 14 mm. S. 1

Wichtigste Schritte

  • Anschluss der Leiter S. 1
  • Festziehen der Klemmen S. 1

Erste Inbetriebnahme

  • Nach der Installation den Testknopf betätigen, um die Auslösefunktion zu prüfen. S. 1

Wartung und Reset

  • Regelmäßige Überprüfung der Auslösezeiten gemäß DIN VDE 0100-410. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Drehmoment 3,2 Nm Erforderliches Anzugsdrehmoment für Klemmen. S. 1
Abisolierlänge 14 mm Maximale Länge der Abisolierung. S. 1

Wo es im PDF steht

  • Installations- und Verdrahtungshinweise S. 1
  • Zubehör und Garantie S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen zur Installation

Dieses Dokument enthält die Installations- und Bedienungsanweisungen für den Hager Fehlerstrom-Schutzschalter (RCCB) im Bereich von 16 bis 63 A. Die Installation darf nur von qualifiziertem Fachpersonal unter Beachtung der geltenden Normen (z. B. EN 61008-2-1, EN 61009-2-1) durchgeführt werden.

Anschluss und Verdrahtung

Der Schutzschalter kann sowohl in einphasigen als auch in dreiphasigen Stromkreisen installiert werden. Achten Sie bei der Verdrahtung auf die korrekte Zuordnung der Phasen (L1, L2, L3) und des Neutralleiters (N) gemäß den auf dem Gerät und in der Anleitung abgebildeten Schaltplänen.

Verdrahtungsdiagramme für 1-phasige und 3-phasige Installation
Verdrahtungsdiagramme für 1-phasige und 3-phasige Installation

Montage und Inbetriebnahme

Für eine sichere Montage beachten Sie bitte folgende Vorgaben:

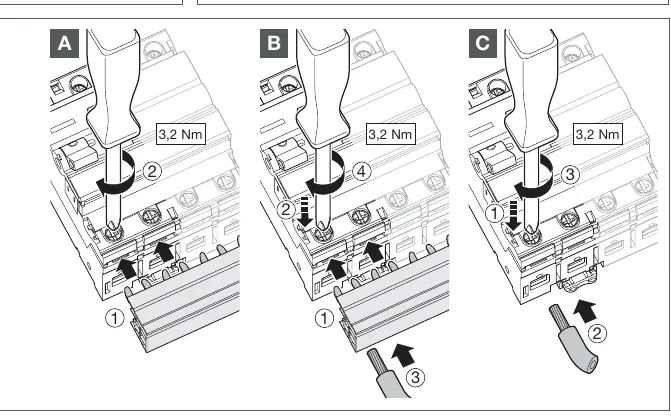

Montageschritte und Drehmomentvorgaben
Montageschritte und Drehmomentvorgaben
  • Abisolierung: Die Kabelenden sollten maximal 14 mm abisoliert werden.
  • Drehmoment: Die Anschlussklemmen müssen mit einem Drehmoment von 3,2 Nm festgezogen werden.
  • Schutz: Bei Arbeiten in der Nähe ist sicherzustellen, dass die elektrische Installation vor Staub geschützt ist, sofern das Gehäuse nicht mindestens die Schutzart IP5x aufweist.

Bedienung und Test

Der Schutzschalter verfügt über einen Testmechanismus, um die Auslösezeiten zu überprüfen. Es wird empfohlen, die Funktion regelmäßig zu testen. Der Schalter kann manuell über den Hebel ein- und ausgeschaltet werden.

Testverfahren des Schutzschalters
Testverfahren des Schutzschalters

Zubehör und Erweiterungen

Das Gerät ist kompatibel mit verschiedenen Zubehörkomponenten, wie z. B. Hilfsschaltern (CZ001, MZ203, MZ206), die seitlich montiert werden können, um zusätzliche Schaltfunktionen oder Statusmeldungen zu ermöglichen.

Kompatible Zubehörkomponenten
Kompatible Zubehörkomponenten

Garantie

Auf Hager-Produkte wird eine Garantie von 24 Monaten ab Herstellungsdatum auf Material- und Herstellungsfehler gewährt. Die Garantie erlischt bei unsachgemäßer Installation entgegen den IEE-Verdrahtungsvorschriften oder bei Nichtbeachtung der Rückgabeverfahren.

Praktische Hilfe

Typische Probleme

Staubbelastung in der Umgebung

Stellen Sie sicher, dass die elektrische Installation vor Staub geschützt ist, wenn das Gehäuse nicht IP5x-zertifiziert ist.

Unsichere elektrische Verbindung

Verwenden Sie ein Drehmoment von genau 3,2 Nm beim Festziehen der Klemmen.

Vor der Verwendung

  • Spannungsfreiheit der Anlage sicherstellen
  • Verdrahtungsplan für 1-phasigen oder 3-phasigen Anschluss prüfen
  • Kabelenden auf maximal 14 mm abisolieren
  • Drehmomentschlüssel auf 3,2 Nm einstellen
  • Funktionstest nach der Installation durchführen

Technische Daten in der Praxis

Abisolierlänge
Maximal 14 mm für die Leiter.
Garantiezeitraum
24 Monate ab Herstellungsdatum.

Abbildungen und Diagramme

  • Schaltpläne zeigen die Belegung für 1-phasige (L1, N) und 3-phasige (L1, L2, L3, N) Systeme.
  • Installationsschritte A, B, C zeigen die korrekte Vorgehensweise beim Festziehen der Klemmen.

Modellkompatibilität

  • Kompatibel mit Zubehör wie CZ001 (CA + SD), MZ203 und MZ206.
