Installationsanleitung für Eaton ICON 185-500A Schütze

Detaillierte Installationsanleitung und technische Daten für Eaton ICON 185-500A Schütze. Erfahren Sie mehr über Verdrahtung, Zubehör, technische Spezifikationen und Betriebskurven.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Eaton ICON 185-500A Schütze sind für industrielle Motorsteuerungsanwendungen konzipiert. Die Anleitung enthält technische Daten, Verdrahtungspläne für konventionelle und PLC-Steuerung sowie eine Übersicht über verfügbares Zubehör. S. 3

Wichtigste Schritte

  • Verdrahtung der Steuerung (PLC) S. 7

Probleme und Lösungen

PLC-Steuerung funktioniert nicht

Stellen Sie sicher, dass die Klemmen X1 und X2 kurzgeschlossen sind.

S. 7

Technische Daten

Parameter Wert Hinweis Seiten
Nennstrombereich 185A - 500A AC-3 Nennstrombereich S. 3

Wo es im PDF steht

  • Technische Übersicht S. 4, 5
  • Technische Daten S. 14, 15, 16, 17
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält technische Spezifikationen, Installationshinweise und Zubehörinformationen für die Eaton ICON 185-500A Schütz-Serie. Die Schütze sind für industrielle Motorsteuerungsanwendungen konzipiert und unterstützen sowohl konventionelle A1-A2-Spulensteuerung als auch direkte PLC-Steuerung bei Advanced-Modellen.

Produktübersicht

Die ICON 185-500A Serie deckt Strombereiche von 185A bis 500A (AC-3) ab. Die Geräte verfügen über integrierte Status-LEDs zur Fehlerdiagnose und Lebensdauerüberwachung. Es wird zwischen einer Baseline-Version und einer Advanced-Version unterschieden.

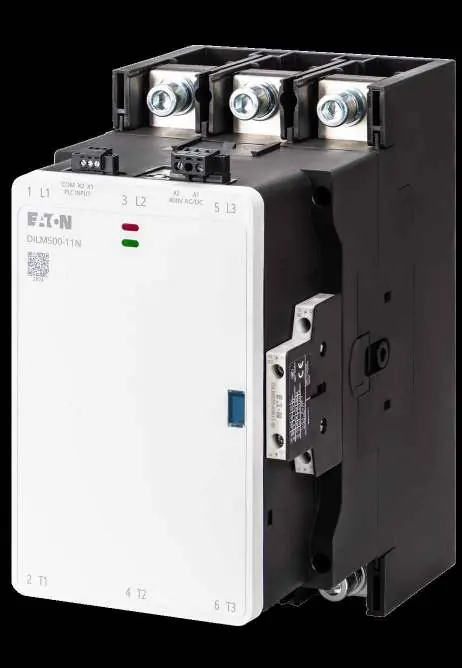

Eaton ICON 185-500A Schütz
Eaton ICON 185-500A Schütz
Anschlüsse und Indikatoren
Anschlüsse und Indikatoren

Installation und Verdrahtung

Die Verdrahtung hängt vom gewählten Modell und der Steuerungsmethode ab:

Zusätzliches Montagefoto von Seite 2
Zusätzliches Montagefoto von Seite 2
  • Konventionelle Methode: Die Spannung wird direkt an die Klemmen A1/A2 angelegt.
  • PLC-Steuerung (nur Advanced-Version): Für die direkte PLC-Steuerung müssen die Klemmen X1 und X2 kurzgeschlossen werden.

Beachten Sie bei der Installation die korrekten Anzugsdrehmomente für die Hauptstrom- und Steuerstromklemmen, die in den technischen Daten aufgeführt sind.

Zubehör

Für die ICON 185-500A Serie ist umfangreiches Zubehör erhältlich, darunter:

  • Star-Point-Brücken und Stern-Dreieck-Verdrahtungssätze.
  • Reversier-Kits.
  • Mechanische Verriegelungen für die Kombination von zwei Schützen.
  • Phasentrennwände und Anschlussabdeckungen.
  • Montageadapterplatten für den Austausch älterer DILM-Serien.

Technische Daten

Die technischen Daten umfassen:

  • AC-3 Betrieb: Für Käfigläufermotoren.
  • AC-4 Betrieb: Für Tippbetrieb, Gegenstrombremsen und Reversieren.
  • AC-1 Betrieb: Für nicht-induktive oder leicht induktive Lasten (z.B. elektrische Heizung).

Detaillierte Tabellen zu Nennleistungen (kW) bei verschiedenen Spannungen (220V bis 1000V) finden Sie in den entsprechenden Abschnitten des Dokuments.

Sicherheit und Normen

Die Geräte entsprechen internationalen Normen wie GB/T 14048 und IEC/EN 60947. Bei der Verwendung in Wohnumgebungen (Environment 1) können zusätzliche Entstörmaßnahmen erforderlich sein, da das Produkt für industrielle Umgebungen (Environment 2) ausgelegt ist.

Herstellerinformationen

Eaton

Markenprofil

Praktische Hilfe

Typische Probleme

Schütz schaltet nicht

Überprüfen Sie die Steuerspannung an den Klemmen A1/A2 oder die PLC-Eingangssignale.

PLC-Steuerung funktioniert nicht

Stellen Sie sicher, dass bei der Advanced-Version die Klemmen X1 und X2 kurzgeschlossen sind.

Vor der Verwendung

  • Überprüfen Sie die Nennspannung des Schützes.
  • Stellen Sie sicher, dass die Umgebungstemperatur innerhalb der Spezifikationen liegt (-25°C bis +60°C offen).
  • Wählen Sie das passende Zubehör für Ihre Anwendung (z.B. Star-Point-Brücke).
  • Prüfen Sie den Leiterquerschnitt für die Hauptstromanschlüsse.

Abbildungen und Diagramme

  • Verdrahtungspläne zeigen den Anschluss für konventionelle Methoden (A1/A2) und PLC-Steuerung.
  • Abmessungstabellen helfen bei der Montageplanung und dem Platzbedarf.

Modellkompatibilität

  • Advanced-Versionen unterstützen PLC-Steuerung.
  • Baseline-Versionen unterstützen keine PLC-Steuerung.
  • Zubehör wie mechanische Verriegelungen sind für spezifische Kontaktorkombinationen ausgelegt.
