Technisches Handbuch für Xenon-Blitzleuchte Eaton Crouse-Hinds XB15 & XB15M

Erfahren Sie, wie Sie die Eaton Crouse-Hinds XB15 & XB15M Xenon-Blitzleuchte sicher installieren, betreiben und warten. Umfassender Leitfaden für Montage, Verkabelung und Sicherheit.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die XB15/XB15M ist eine Xenon-Blitzleuchte für explosionsgefährdete Umgebungen. Die Installation erfordert qualifiziertes Personal und muss gemäß den lokalen Vorschriften und dem beiliegenden Schaltplan erfolgen. S. 1, 4

Wichtigste Schritte

  • Installation S. 4, 13

Probleme und Lösungen

Gerät lässt sich nicht öffnen

Madenschraube am Deckelflansch lösen (3 Umdrehungen), dann mit passendem Schlüssel öffnen.

S. 6, 15

Wartung und Reset

  • Reinigung S. 6, 15

Technische Daten

Parameter Wert Hinweis Seiten
Spannungstoleranz (DC) +/- 20% Zulässige Abweichung der Versorgungsspannung S. 10, 17

Wo es im PDF steht

  • Installation S. 4, 13
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Eaton Crouse-Hinds XB15 & XB15M Xenon-Blitzleuchten sind für den Einsatz in explosionsgefährdeten Atmosphären und rauen Umgebungsbedingungen konzipiert. Dieses Handbuch enthält wesentliche Anweisungen für die sichere Installation, den Betrieb und die Wartung. Das Gerät darf nur von geschultem Fachpersonal installiert und gewartet werden.

Installation

Das Gerät kann direkt über die im Gehäuseboden geformten Einsätze (Standard) oder über ein optionales Montageband (Backstrap) befestigt werden. Für die EN54-23-Konformität muss das Montageband in der horizontalen Ebene positioniert werden.

Verkabelungsdetails für XB15 & XB15M
Verkabelungsdetails für XB15 & XB15M

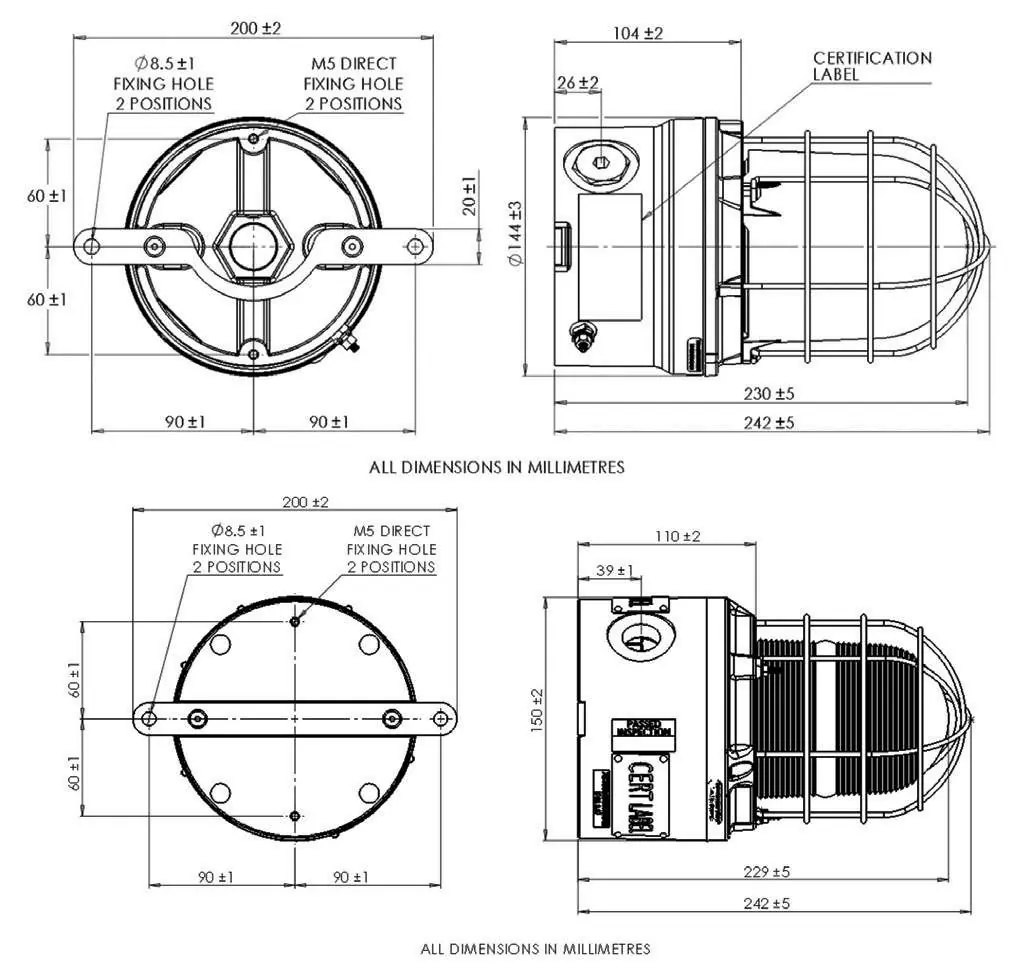

Abmessungen und Montagepositionen
Abmessungen und Montagepositionen
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13

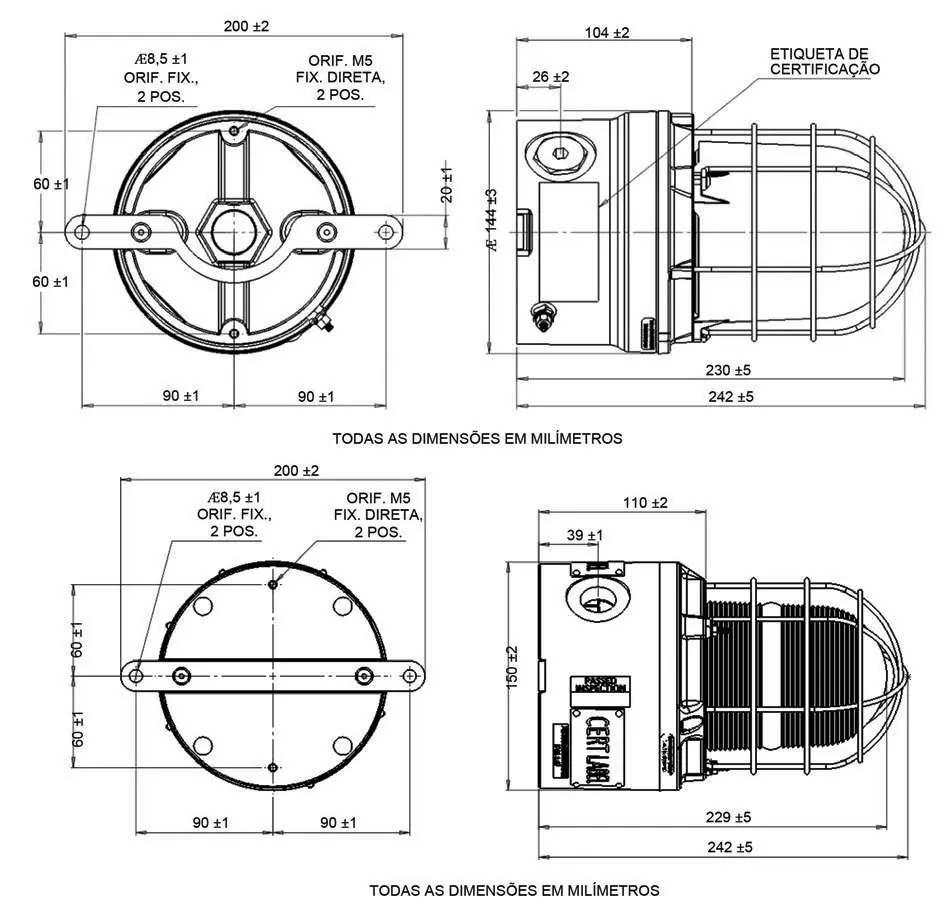

Zusätzliches Montagefoto von Seite 14
Zusätzliches Montagefoto von Seite 14
  • Direktmontage: Verwenden Sie M5-Schrauben. Formel für die Schraubenlänge: Dicke der Montagefläche + 10 mm.
  • Montageband: Verwenden Sie M8-Schrauben für die 8,5-mm-Befestigungslöcher.
  • Verkabelung: Der Zugriff auf die Klemmen erfolgt durch Lösen der Madenschraube am Deckelflansch und Abnehmen der Deckel- und Linseneinheit. Die Leiterplatte muss vorsichtig angehoben werden.

Betrieb

Die Blitzrate ist werkseitig voreingestellt und kann nicht angepasst werden. Die Betriebsspannung und Energie sind auf dem Typenschild angegeben. DC-Versionen haben eine Spannungstoleranz von +/- 20 %, AC-Versionen von +/- 10 %.

Wartung und Sicherheit

Das Gerät erfordert wenig Wartung. Bei Verschmutzung nur mit einem feuchten Tuch reinigen, um elektrostatische Aufladungen zu vermeiden. Vor dem Öffnen des Gehäuses muss die Stromversorgung zwingend isoliert werden. Bei Wartungsarbeiten am O-Ring sollte ein PFPE-basiertes Fett (z. B. Krytox GPL203) verwendet werden.

Sicherheitshinweise

  • Öffnen Sie das Gerät niemals in einer explosionsgefährdeten Atmosphäre.
  • Stellen Sie sicher, dass das Gerät nach der Installation vollständig abgedichtet ist.
  • Verwenden Sie nur zertifizierte Kabelverschraubungen und Verschlussstopfen.
  • Das Gerät muss ordnungsgemäß geerdet sein.

Herstellerinformationen

Eaton

Markenprofil

Praktische Hilfe

Typische Probleme

Gerät funktioniert nicht

Spannungsversorgung prüfen, Verkabelung gemäß Schaltplan kontrollieren und sicherstellen, dass das Gerät korrekt abgedichtet ist.

Gehäuse muss geöffnet werden

Stromversorgung isolieren, Madenschraube am Deckelflansch lösen, Deckel mit passendem Schlüssel abnehmen.

Statische Aufladung

Nur mit feuchtem Tuch reinigen, um elektrostatische Aufladung zu vermeiden.

Vor der Verwendung

  • Stromversorgung vor Arbeiten isolieren
  • Korrekte Kabelverschraubungen verwenden
  • Gehäuse nach Installation vollständig abdichten
  • Erdung sicherstellen
  • Montageebene für EN54-23-Konformität prüfen

Abbildungen und Diagramme

  • Schaltplan zeigt Klemmen 1-6 für Stromversorgung und Relais-Initiierung.
  • Montageskizzen zeigen Abstände für M5-Direktmontage oder M8-Halterung.

Modellkompatibilität

  • EN54-23-Konformität nur für 24V DC, 60 fpm Versionen (mit klarer oder roter Linse).
  • Nicht für Telefon-Initiierungsversionen in diesem Sicherheitsmanual.
