Bedienungsanleitung für Eaton Arktite Hochleistungs-Steckvorrichtungen
Erfahren Sie alles über die Installation und Verwendung der Eaton Arktite Hochleistungs-Steckvorrichtungen. Detaillierte Informationen zu Erdung, Verkabelung, technischen Daten und Sicherheitsmerkmalen für industrielle Anwendungen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Arktite-Steckvorrichtungen sind für industrielle Anwendungen konzipiert, bei denen elektrische Lasten schnell getrennt werden müssen. Sie bieten NEMA 4-Wasserdichtigkeit und sind in zwei Erdungsstilen (Style 1 und 2) erhältlich. S. 1
Wichtigste Schritte
- Wählen Sie den korrekten Erdungsstil (Style 1 oder 2) basierend auf Ihrer Installation. S. 3
- Stellen Sie sicher, dass die Kabelgröße mit der Drahtaussparung der Kontakte kompatibel ist. S. 5
Probleme und Lösungen
Stecker lässt sich nicht einstecken
Überprüfen Sie, ob Stromstärke, Stil und Polanzahl übereinstimmen. Arktite-Geräte verhindern ein falsches Zusammenstecken.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Stromstärke | 20A - 400A | Nennstrombereich der Steckvorrichtungen | S. 5 |
| Spannung | 600 VAC / 250 VDC | Maximale Betriebsspannung | S. 6 |
Wo es im PDF steht
- Anwendungen und Merkmale S. 1
- Erdungssysteme (Style 1 vs 2) S. 3
- Technische Daten (Horsepower, Drahtgrößen) S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

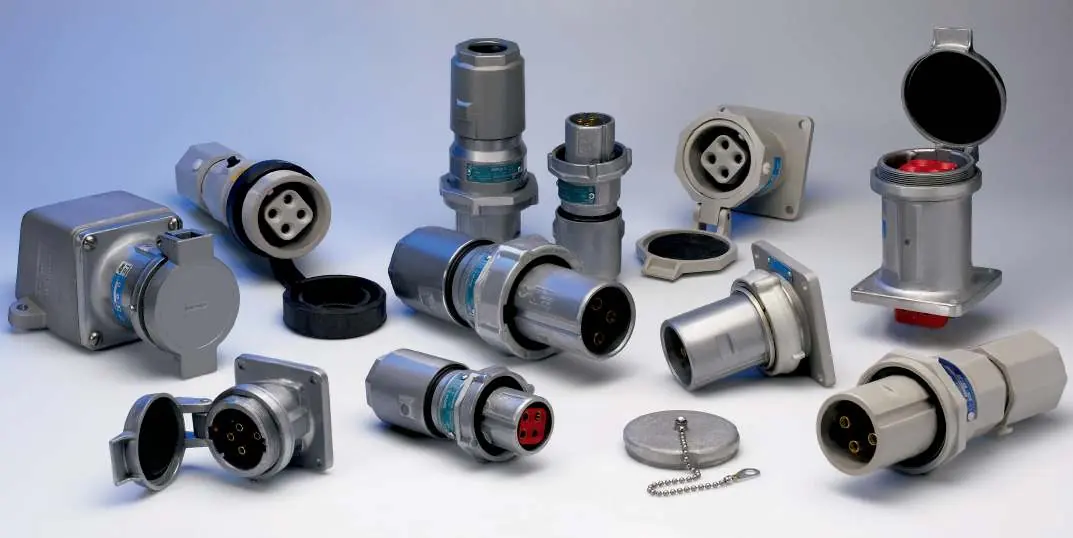

Die Eaton Arktite Steckvorrichtungen sind für den industriellen Einsatz in nicht-gefährdeten Bereichen konzipiert. Sie bieten eine NEMA 4-Wasserdichtigkeit und ermöglichen das schnelle Trennen elektrischer Lasten. Beachten Sie, dass Steckvorrichtungen bis 100 Ampere unter Last getrennt werden können, während Einheiten von 150-400 Ampere nur zur Trennung im stromlosen Zustand (Service Disconnect) vorgesehen sind.
Produktbeschreibung und Merkmale
Die Arktite-Serie zeichnet sich durch folgende Merkmale aus:
- Circuit Breaking: Ermöglicht das Trennen unter Last (bis 100A).
- NEMA 4: Wasserdichte Konstruktion für raue Umgebungen.
- Tri-Lock Kabelgriff: Dreiteiliges Design zur gleichmäßigen Druckverteilung auf das Kabel.
- Sure-Seal Kabelverschraubung: Reduziert das Risiko einer unsachgemäßen Montage.

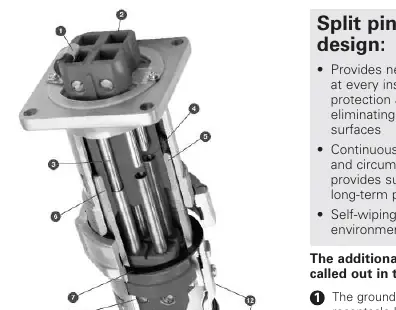

- Split-Pin-Kontakt-Design: Sorgt für fast 360° Kontaktfläche, verhindert Hitzeentwicklung und Lichtbogenbildung.
Erdungssysteme (Style 1 vs. Style 2)
Eaton Arktite-Geräte verwenden zwei Methoden zur Erdung:
- Style 1 (Metallisch): Der Erdungsleiter im flexiblen Kabel ist mit der Steckerhülse verbunden. Die Erdung erfolgt über das geerdete Leitungssystem.
- Style 2 (Metallisch/Nicht-metallisch): Ein zusätzlicher Erdungspol wird verwendet, um den Erdungskreis zu schließen. Dies ist besonders bei nicht-metallischen Gehäusen erforderlich.
Installation und Verkabelung
Bei der Installation ist auf die korrekte Kabelgröße zu achten. Die Anleitung enthält detaillierte Tabellen für den Durchmesser der Drahtaussparungen in den Kontakten. Verwenden Sie niemals einen kleineren Drahtquerschnitt als empfohlen. Die Tri-Lock-Kabelverschraubung muss fest angezogen werden, um eine Zugentlastung zu gewährleisten und das Eindringen von Feuchtigkeit zu verhindern.
Technische Daten und Kompatibilität
Die Geräte sind für verschiedene Stromstärken (20A bis 400A) und Spannungen (bis 600 VAC / 250 VDC) ausgelegt. Die Kompatibilität zwischen Stecker und Steckdose ist durch die Stromstärke, den Stil und die Anzahl der Pole sichergestellt, um ein falsches Zusammenstecken zu verhindern.
Herstellerinformationen
Eaton
Praktische Hilfe
Typische Probleme
Falsche Erdungsmethode
Stellen Sie sicher, dass Sie den korrekten Erdungsstil (Style 1 oder 2) gemäß den NEC-Referenzen 250.138 (A) und (B) für Ihre spezifische Installation wählen.
Kabel passt nicht in die Verschraubung
Überprüfen Sie den Kabeldurchmesser und wählen Sie die passende Sure-Seal-Kabelverschraubung und den Tri-Lock-Kabelgriff gemäß den Tabellen in der Anleitung.
Überhitzung oder Lichtbogenbildung
Stellen Sie sicher, dass die Kontakte sauber sind und der Stecker vollständig eingesteckt ist. Überprüfen Sie, ob die Stromstärke des Steckers für die Last geeignet ist.
Vor der Verwendung
- Prüfen Sie die Stromstärke (Ampere) des Steckers und der Steckdose.
- Stellen Sie sicher, dass die Erdungsmethode (Style 1 oder 2) für Ihre Anwendung korrekt ist.
- Überprüfen Sie den Kabeldurchmesser und wählen Sie die passende Kabelverschraubung.
- Stellen Sie sicher, dass die Umgebung für NEMA 4 (wasserdicht) geeignet ist.
- Überprüfen Sie die Drahtgröße gemäß der Tabelle für den jeweiligen Kontakt-Typ.
Technische Daten in der Praxis
- Circuit Breaking
- Fähigkeit, den Stecker unter Last zu trennen (nur bis 100A).
Abbildungen und Diagramme

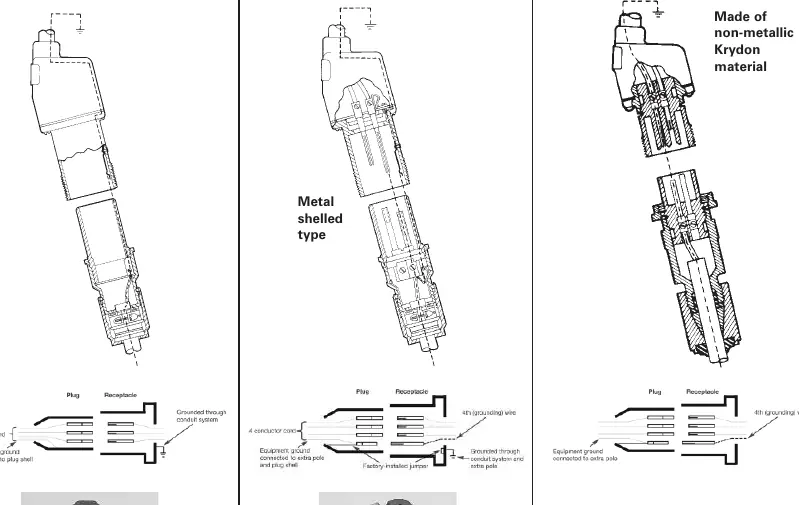

- Die Diagramme auf Seite 3 zeigen den Unterschied zwischen Style 1 (Erdung über Gehäuse) und Style 2 (Erdung über zusätzlichen Pol).
- Die Tabellen auf Seite 5 helfen bei der Auswahl des richtigen Leiters für die jeweilige Stromstärke und den Kabeltyp (Building vs. Extra flex).
Modellkompatibilität
- Steckdosen akzeptieren nur Stecker mit der gleichen Stromstärke, dem gleichen Stil und der gleichen Anzahl an Polen.
- 150A, 200A und 400A Einheiten sind nur für die Trennung im stromlosen Zustand (Service Disconnect) vorgesehen.
