HLK / Elektrische Vorwärmer
Installationsanleitung für DUCO Pre-Heater DucoBox Energy Comfort (Plus) / Sky 1150W
Installationsanleitung für den DUCO Pre-Heater 1150W. Erfahren Sie, wie Sie das Gerät montieren, elektrisch anschließen und sicher in Betrieb nehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Pre-Heater ist ein elektrisches Heizregister (max. 1150W), das als Frostschutz in der Außenluftzufuhr (ODA) der DucoBox Energy Comfort (Plus) / Sky eingesetzt wird. Die Installation, der Anschluss und die Wartung dürfen nur durch einen anerkannten Installateur durchgeführt werden. Das Gerät darf nicht in Wasser getaucht oder mit nassen Händen berührt werden.
Produktbeschreibung
Der Pre-Heater dient der Vorwärmung der Außenluft, um ein Einfrieren der DucoBox zu verhindern. Er wird direkt in die Luftkanäle integriert und kommuniziert kabelgebunden mit der Haupteinheit.
Sicherheitshinweise
- Halten Sie das Gerät von Kindern fern.
- Schließen Sie das Gerät nur an die spezifizierte Netzspannung (230VAC) an.
- Vermeiden Sie extreme Temperaturen, direkte Sonneneinstrahlung, Vibrationen und Feuchtigkeit.
- Bei Transport aus einer kalten in eine warme Umgebung: Warten Sie, bis das Gerät Raumtemperatur erreicht hat, um Kondenswasserbildung zu vermeiden.
- Bei Defekt oder Beschädigung: Gerät sofort vom Stromnetz trennen und nicht weiterverwenden. Gehäuse nicht selbst öffnen.
Technische Daten
- Spannungsversorgung: 230VAC
- Maximale Leistung: 1150W
- Kommunikation: Kabelgebunden, direkt an DucoBox Energy Comfort (Plus) / Sky
- Schutzart: IP40
Montage
Der Pre-Heater wird in die Zuleitung der Außenluft (ODA) montiert. Das Gerät verfügt über zwei Anschlussöffnungen mit einem Durchmesser von 180 mm. Je nach verwendetem Kanaldurchmesser müssen entsprechende Adapterstücke für den Anschluss an die DucoBox und die Kanäle verwendet werden.
Elektrischer Anschluss
Der Pre-Heater wird über ein mitgeliefertes Kommunikationskabel mit der Steuerplatine der DucoBox verbunden. Zusätzlich ist ein Netzkabel (230VAC) mit Schutzkontaktstecker vorhanden.
- Schalten Sie die DucoBox Energy Comfort (Plus) / Sky spannungsfrei.
- Öffnen Sie die Abdeckung an der Oberseite der DucoBox.
- Schließen Sie das Kommunikationskabel an die Steuerplatine an. Das Kabel kann durch die Rückseite der Einheit geführt werden.
- Schließen Sie die Abdeckung der DucoBox.
- Stecken Sie den Netzstecker des Pre-Heaters in eine Steckdose.
- Stecken Sie den Netzstecker der DucoBox ein und folgen Sie den Anweisungen auf dem Display.
Praktische Hilfe
Typische Probleme
Kondenswasserbildung nach Transport
Wenn das Gerät aus einer kalten in eine warme Umgebung gebracht wurde, warten Sie, bis es Raumtemperatur erreicht hat, bevor Sie es anschließen.
Gerät beschädigt oder defekt
Verwenden Sie das Gerät nicht. Öffnen Sie das Gehäuse nicht selbst, sondern kontaktieren Sie einen qualifizierten Fachmann.
Vor der Verwendung
- Spannungsfreiheit der DucoBox sicherstellen.
- Kompatibilität der Netzspannung (230VAC) prüfen.
- Fachgerechte Montage in der ODA-Leitung sicherstellen.
- Kommunikationskabel korrekt an der Steuerplatine anschließen.
Abbildungen und Diagramme
- Die Montagezeichnung zeigt die Integration des Pre-Heaters in die ODA-Leitung (Außenluftzufuhr).

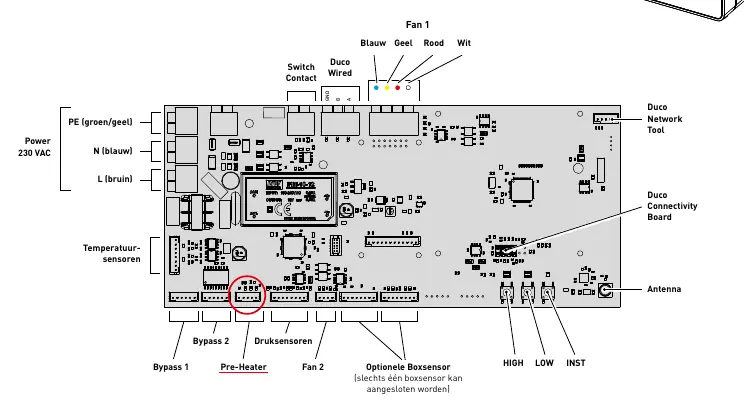

- Der Schaltplan illustriert den Anschluss des Kommunikationskabels an die Steuerplatine der DucoBox.
Modellkompatibilität
- Nur für DucoBox Energy Comfort (Plus) / Sky geeignet.
- Erfordert eine kabelgebundene Verbindung zur Steuereinheit.
