Bedienungsanleitung für Draper 19L Reifen-Wulstsetzer 80000

Wichtige Informationen aus der Anleitung

Der Draper 19L Reifen-Wulstsetzer (Modell 80000) ist ein Werkzeug, das dazu dient, schlauchlose Reifen durch einen schnellen Luftstoß in die Felge zu drücken. Das Gerät verfügt über einen 19-Liter-Tank und ein Sicherheitsventil. Es ist für den Einsatz an PKW-, Nutzfahrzeug-, Landwirtschafts- und ATV-Reifen konzipiert. Vor der Verwendung muss das Gerät korrekt montiert und der Tank auf den erforderlichen Betriebsdruck gebracht werden.

Montage

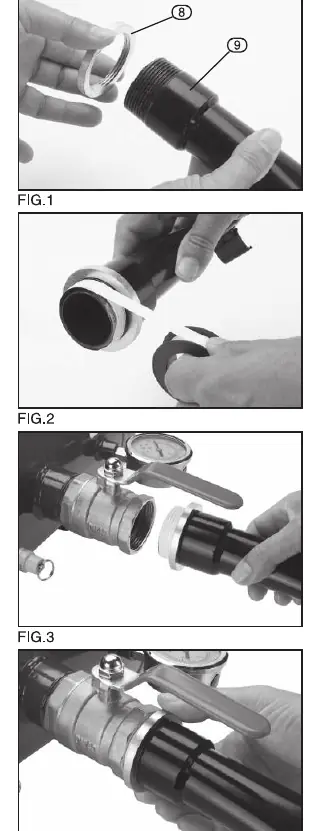

Vor der ersten Inbetriebnahme muss die Auslassdüse montiert werden:

• Prüfen Sie, ob alle Komponenten vorhanden sind.
• Schrauben Sie die Auslassdüse fest in den Luftauslassanschluss.
• Verwenden Sie PTFE-Band oder ein gleichwertiges Dichtmittel, um eine ordnungsgemäße Abdichtung zu gewährleisten und die spätere Demontage zu erleichtern.

Betrieb

Der Betrieb erfolgt in zwei Hauptschritten:

1. Tank befüllen: Schließen Sie eine Luftleitung an das Einlassventil an, öffnen Sie das Einlassventil und befüllen Sie den Tank. Der empfohlene Betriebsdruck liegt zwischen 85 und 115 psi (6-8 Bar).
2. Reifen-Wulstsetzer verwenden:
   • Stellen Sie sicher, dass die Reifenwülste gut geschmiert sind und das Rad auf einem Ständer positioniert ist.
   • Positionieren Sie den Wulstsetzer so, dass das Gewicht auf Ihrem Bein ruht und die Düse in einem Winkel von 50 bis 70 Grad direkt in den Spalt zwischen Reifen und Felge zeigt.
   • Halten Sie das Gerät sicher fest und öffnen Sie schnell den Ablasshebel.

Sicherheitshinweise

• Lesen Sie vor der Bedienung alle Anweisungen und Etiketten am Gerät.
• Verwenden Sie das Gerät nicht in feuchten oder nassen Umgebungen.
• Stellen Sie sicher, dass der Ablasshebel auf 'geschlossen' steht, bevor Sie das Gerät an die Luftversorgung anschließen.
• Halten Sie Kinder vom Gerät fern.
• Modifizieren Sie das Gerät nicht und verwenden Sie es nur für den vorgesehenen Zweck.

Technische Daten

• Tankkapazität: 19 Liter (5 Gallonen)
• Maximaler Druck: 145 psi (10 Bar)
• Betriebsdruck: 85 - 115 psi (6-8 Bar)
• Manometerbereich: 0 - 230 psi (0-16 Bar)
• Nettogewicht: 11,0 kg

Entsorgung

Am Ende der Lebensdauer des Geräts muss dieses gemäß den nationalen Vorschriften entsorgt werden. Entsorgen Sie Elektrowerkzeuge nicht im Hausmüll, verbrennen Sie sie nicht und setzen Sie sie nicht in der Umwelt aus.
