Bedienungsanleitung für Sealey Bead Seating Tool TC904

Erfahren Sie, wie Sie das Sealey TC904 Bead Seating Tool sicher und effektiv bedienen. Diese Anleitung enthält wichtige Sicherheitshinweise, Spezifikationen sowie Schritt-für-Schritt-Anleitungen für den horizontalen und vertikalen Einsatz.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Sealey TC904 ist ein 19-Liter-Bead Seating Tool, das mittels eines kontrollierten Druckluftstoßes (max. 150 psi) schlauchlose Reifenwülste auf die Felge drückt. S. 1

Wichtigste Schritte

  • Reifenwulst setzen (horizontal) S. 2
  • Reifenwulst setzen (vertikal) S. 2

Erste Inbetriebnahme

  • Anschluss an Druckluftleitung (1/4 Zoll BSP) und Befüllung bis maximal 150 psi. S. 2

Probleme und Lösungen

Reifenwulst setzt sich nicht

Tank auf höheren Druck aufladen und Vorgang wiederholen.

S. 2

Wartung und Reset

  • Tägliches Entleeren von Kondenswasser, vierteljährliche Inspektion der Innenwände auf Korrosion, jährliche detaillierte Inspektion. S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Maximaldruck 150 psi (10.4 bar) Maximaler Betriebsdruck S. 1
Tankkapazität 19 Liter Volumen des Drucklufttanks S. 1

Wo es im PDF steht

  • Sicherheit und Spezifikationen S. 1
  • Betriebsanleitung S. 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Komponenten: Lufteinlass, Manometer und Sicherheitsventil Seite 1 Auslöser und Sicherheitsstift Seite 1 Horizontale Positionierung des Bead Seating Tools Seite 2

Wichtige Informationen

Das Sealey TC904 Bead Seating Tool ist ein spezialisiertes Werkzeug zum Setzen von schlauchlosen Reifenwülsten. Es verwendet einen Druckluftstoß, um den Reifenwulst gegen die Felge zu drücken. Vor der Verwendung ist es zwingend erforderlich, die Sicherheitsanweisungen zu lesen, eine Schutzbrille sowie Gehörschutz zu tragen und sicherzustellen, dass der Arbeitsbereich sauber und gut beleuchtet ist.

Produktbeschreibung

Das Gerät besteht aus einem 19-Liter-Tank, einem Manometer, einem Sicherheitsventil und einem Auslösemechanismus. Der Luftstrom wird durch ein Membranventil gesteuert. Ein Sicherheitsstift verhindert die versehentliche Betätigung des Auslösers.

Komponenten: Lufteinlass, Manometer und Sicherheitsventil
Komponenten: Lufteinlass, Manometer und Sicherheitsventil
Auslöser und Sicherheitsstift
Auslöser und Sicherheitsstift

Technische Daten

  • Modell: TC904
  • Maximaldruck: 150 psi (10,4 bar)
  • Tankkapazität: 19 Liter

Sicherheitshinweise

  • Verwenden Sie das Gerät niemals ohne das installierte Sicherheitsventil.
  • Richten Sie den Luftstrom niemals auf Personen oder Tiere.
  • Entladen Sie das Gerät nur, wenn die Düse korrekt auf der Felge positioniert ist.
  • Führen Sie keine Änderungen am Sicherheitsventil oder am Tank durch.
  • Entleeren Sie täglich das Kondenswasser aus dem Tank.
  • Überprüfen Sie die Innenwände alle drei Monate auf Korrosion und führen Sie jährlich eine detaillierte Inspektion durch.

Betrieb

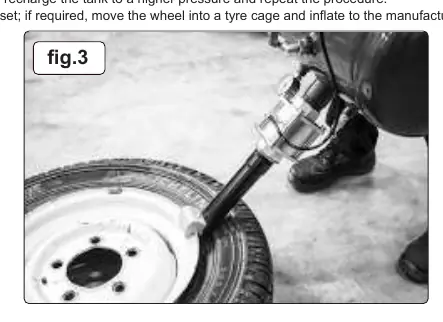

Horizontale Positionierung des Bead Seating Tools
Horizontale Positionierung des Bead Seating Tools

Vorbereitung und Laden

  1. Schließen Sie das Gerät über einen 1/4" BSP-Anschluss an eine Druckluftleitung an.
  2. Öffnen Sie die Luftzufuhr und befüllen Sie den Tank bis maximal 150 psi.
  3. Schließen Sie den Hahn und trennen Sie die Verbindung.

Horizontaler Einsatz

  1. Stellen Sie sicher, dass die Reifenwülste gut geschmiert sind.
  2. Positionieren Sie das Rad auf einem Ständer, sodass das Ventil nach oben zeigt.
  3. Setzen Sie das Bead Seating Tool so an, dass das Flansch des Laufs direkt auf der Felge gegenüber dem Ventil aufliegt.
  4. Entfernen Sie den Sicherheitsstift.
  5. Positionieren Sie das Gerät in einem Winkel zwischen 50 und 70 Grad, sodass die Düse in den größten Spalt zwischen Reifen und Felge zeigt.
  6. Halten Sie das Gerät fest und drücken Sie den Auslöser.

Vertikaler Einsatz (nur LKW-Reifen)

  1. Positionieren Sie das Rad gegen eine Wand oder eine feste Stütze, wobei das Ventil nach unten zeigt.
  2. Setzen Sie das Gerät in einem Winkel von 50 bis 70 Grad an.
  3. Entfernen Sie den Sicherheitsstift und drücken Sie den Auslöser.

Wartung

Sollte sich der Reifenwulst nicht setzen, erhöhen Sie den Druck im Tank und wiederholen Sie den Vorgang. Nach erfolgreichem Setzen des Wulstes sollte der Reifen in einem Reifenkäfig auf den vom Hersteller empfohlenen Druck aufgepumpt werden.

Herstellerinformationen

Sealey

Markenprofil
Herstellerwebsite https://www.sealey.co.uk

Praktische Hilfe

Typische Probleme

Reifenwulst setzt sich nicht

Erhöhen Sie den Druck im Tank (bis maximal 150 psi) und wiederholen Sie den Vorgang.

Versehentliche Auslösung

Stellen Sie sicher, dass der Sicherheitsstift vor der Verwendung korrekt eingesetzt ist und erst unmittelbar vor dem Auslösen entfernt wird.

Vor der Verwendung

  • Tragen Sie immer eine Schutzbrille und Gehörschutz.
  • Prüfen Sie, ob das Sicherheitsventil vorhanden und unbeschädigt ist.
  • Stellen Sie sicher, dass der Arbeitsbereich sauber und gut beleuchtet ist.
  • Entleeren Sie das Kondenswasser aus dem Tank.
  • Stellen Sie sicher, dass der Reifenwulst ausreichend geschmiert ist.

Technische Daten in der Praxis

Maximaldruck
150 psi (10,4 bar) - darf nicht überschritten werden.
Tankkapazität
19 Liter Luftvolumen für den Druckstoß.

Abbildungen und Diagramme

  • Fig. 1: Zeigt den Lufteinlass, das Manometer und das Sicherheitsventil.
  • Fig. 2: Zeigt den Auslöser und den Sicherheitsstift.
  • Fig. 3: Zeigt die korrekte Positionierung des Geräts am Reifen.

Modellkompatibilität

  • Geeignet für PKW-, Nutzfahrzeug-, Landwirtschafts- und ATV-Reifen.
  • Vertikaler Einsatz ist nur für LKW-Reifen vorgesehen.
