Bedienungsanleitung für Draper 160A MIG-Schweißgerät 71095
Umfassende Bedienungsanleitung für das Draper 160A MIG-Schweißgerät 71095. Erfahren Sie alles über Sicherheit, Montage, Drahtinstallation, Schweißeinstellungen und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Draper 160A MIG-Schweißgerät (71095) ist ein tragbares Schweißgerät für den Gas- und Gaslos-Betrieb. Es erfordert eine 230V/16A Stromversorgung und ist für Drahtspulen bis 1kg ausgelegt. S. 1, 3, 7
Wichtigste Schritte
- Polarität für Gas/Gaslos-Betrieb einstellen S. 8
- Draht installieren S. 7
Erste Inbetriebnahme
- Vorbereitung S. 7
Probleme und Lösungen
Drahtvorschubprobleme
Stromdüse reinigen, Spannung der Antriebsrolle anpassen.
S. 10
Überhitzung
Gerät abkühlen lassen.
S. 9, 10Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Strombereich | 60 - 160A | Einstellbarer Schweißstrom. | S. 3 |
| Einschaltdauer | 10% @ 160A | Betriebszeit bei maximaler Leistung. | S. 3 |
Wo es im PDF steht

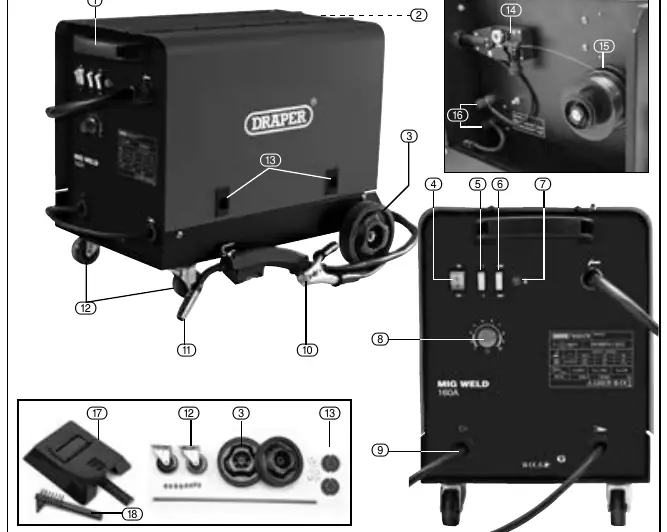

- Technische Beschreibung S. 6
- Fehlerbehebung S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Betriebsanleitung für das Draper 160A MIG-Schweißgerät (Modell 71095). Es ist für den Einsatz durch Enthusiasten und Fachleute konzipiert. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, insbesondere in Bezug auf Stromschlag, UV-Strahlung, Dämpfe und Brandgefahr. Das Gerät erfordert eine ordnungsgemäße Erdung und eine 16A-Stromversorgung.
Technische Daten
- Modell: 71095 (MW170T)
- Spannung: 230V ~ 50Hz
- Strombereich: 60 - 160A
- Drahtdurchmesser: 0,6 - 0,9 mm
- Drahtspule: 1 kg
- Schutzart: IP21S
- Einschaltdauer: 10% bei 160A, 60% bei 65A
Montage und Inbetriebnahme
Räder montieren: Die Vorderräder werden mit den mitgelieferten 8 Schrauben befestigt. Die Hinterachse wird durch die Schlaufen geschoben und mit Sicherungsringen und Unterlegscheiben fixiert.
Drahtinstallation:
- Öffnen Sie die Seitenabdeckung.
- Setzen Sie die Drahtspule auf die Nabe und sichern Sie sie mit dem Kunststoffring.
- Führen Sie den Draht durch die Führung und über die Antriebsrolle.
- Stellen Sie sicher, dass die Nut der Antriebsrolle zum Drahtdurchmesser passt.
- Schließen Sie den Spannarm und stellen Sie die Spannung ein.
Schweißbetrieb
Gas/Gaslos-Setup: Für den gaslosen Betrieb (Fülldraht) muss die Polarität angepasst werden: Schließen Sie die Masseklemme an den Pluspol (+) und den Schweißbrenner an den Minuspol (-) an. Für das Schweißen mit Schutzgas ist die Polarität umzukehren.
Einstellungen: Die Stromstärke wird über die Schalter (Min/Max, 1/2) reguliert. Die Drahtgeschwindigkeit muss in Abhängigkeit von der Materialstärke und dem Schweißstrom gewählt werden. Der Brenner sollte in einem Winkel von ca. 35° vertikal und 75° horizontal gehalten werden.
Wartung und Fehlerbehebung
Regelmäßige Wartung umfasst die Reinigung der Stromdüse, des Gasbrenner-Mantels und der Drahtvorschubmechanik. Bei Überhitzung aktiviert sich der thermische Überlastschutz; lassen Sie das Gerät in diesem Fall abkühlen. Bei Problemen mit dem Drahtvorschub prüfen Sie die Spannung der Antriebsrolle und die Sauberkeit der Stromdüse.
Herstellerinformationen
Draper Tools
Praktische Hilfe
Typische Probleme
Drahtvorschub funktioniert nicht trotz drehender Rolle
Stromdüse reinigen, Drahtvorschubspannung lockern oder erhöhen.
Unterbrochene Drahtzufuhr
Beschädigte oder verbrannte Stromdüse ersetzen, Brennerseele reinigen.
Lichtbogen bricht ab
Masseklemme prüfen (fester Sitz, kein Rost/Farbe), Stromdüse festziehen.
Gerät stoppt plötzlich
Überhitzungsschutz hat ausgelöst; Gerät abkühlen lassen.
Vor der Verwendung
- Stromversorgung auf Kompatibilität mit dem Typenschild prüfen.
- 500 mm Freiraum um das Gerät für Belüftung sicherstellen.
- Drahtdurchmesser prüfen und passende Stromdüse wählen.
- Polarität für Gas- oder Gaslos-Betrieb korrekt einstellen.
- Masseklemme an blankem Metall befestigen.
Technische Daten in der Praxis
- Einschaltdauer (Duty Cycle)
- Prozentsatz von 10 Minuten, in denen das Gerät bei Nennlast ohne Überhitzung arbeiten kann.
- Isolationsklasse H
- Hitzebeständigkeit der Isolierung des Geräts.
Abbildungen und Diagramme

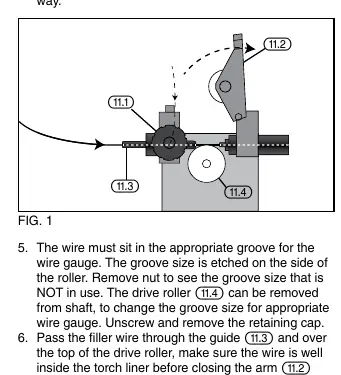

- Fig. 1: Drahtvorschubmechanismus und Spannarm.

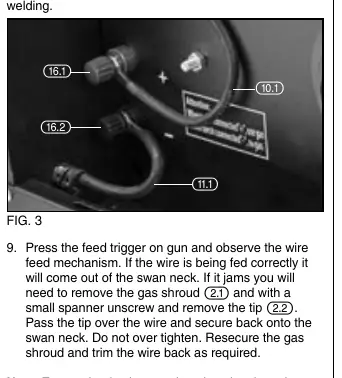

- Fig. 3: Polaritätsanschluss für Gas/Gaslos-Betrieb.
- Fig. 7 & 8: Korrekter Winkel des Schweißbrenners zum Werkstück.
Modellkompatibilität
- Nur für 1kg Drahtspulen geeignet.
- Nicht für den Einsatz im Regen oder bei extremer Feuchtigkeit geeignet.
- Erfordert 16A Stromanschluss.
