Draper 12V Brushless Akku-Schlagbohrschrauber 03862

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für den Draper 12V Brushless Akku-Schlagbohrschrauber (Modell 03862). Das Gerät ist für das Bohren in Holz, Metall, Kunststoff und Mauerwerk sowie für Schraubarbeiten konzipiert. Bitte beachten Sie, dass Akkus und Ladegeräte separat erhältlich sind. Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden.

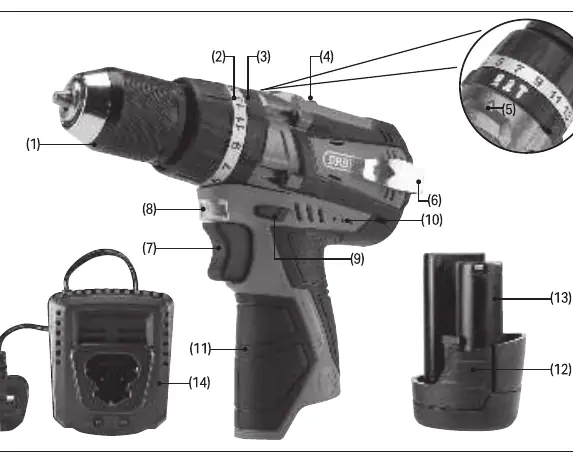

Produktübersicht

Der Akku-Schlagbohrschrauber verfügt über folgende Bedienelemente: ein schlüsselloses Bohrfutter, einen Drehmoment-Einstellring, einen Modus-Wahlring, einen Getriebeschalter, einen Drehrichtungsschalter, einen variablen Geschwindigkeitsabzug sowie eine LED-Arbeitsleuchte und eine Akku-Ladestandsanzeige.

Vorbereitung und Inbetriebnahme

• Akku-Installation: Schieben Sie den Akku in den Sockel des Geräts, bis er einrastet. Zum Entfernen die Entriegelungstasten drücken.
• Bohrer/Bits einsetzen: Drehen Sie das Bohrfutter gegen den Uhrzeigersinn, um die Backen zu öffnen. Setzen Sie das Werkzeug ein und drehen Sie das Futter im Uhrzeigersinn fest.
• Gürtelclip: Kann beidseitig am Gehäuse montiert werden.

Bedienung und Einstellungen

• Drehrichtung: Der Schalter über dem Abzug steuert die Drehrichtung (Rechtslauf für Bohren/Schrauben, Linkslauf zum Lösen). Die Mittelstellung blockiert den Abzug.
• Getriebeschalter: Position 1 bietet niedrige Geschwindigkeit und hohes Drehmoment (für schwere Arbeiten). Position 2 bietet hohe Geschwindigkeit und niedriges Drehmoment (für leichte Arbeiten).
• Moduswahl: Der Modusring ermöglicht die Wahl zwischen Bohren (hohes Drehmoment), Schrauben (einstellbares Drehmoment) und Schlagbohren (für Mauerwerk).
• Drehmoment: Über den Drehmomentring kann die Kraft angepasst werden. Höhere Zahlen bedeuten mehr Kraft.

Betriebsarten

Bohren: Wählen Sie den Bohrmodus. Beginnen Sie langsam und erhöhen Sie den Druck auf den Abzug. Bei Metall empfiehlt sich die Verwendung eines Körners und Schmiermittels.

Schrauben: Wählen Sie den Schraubmodus. Passen Sie das Drehmoment an, um das Werkstück nicht zu beschädigen.

Schlagbohren: Wählen Sie den Schlagbohrmodus für Mauerwerk. Entfernen Sie regelmäßig Bohrmehl aus dem Bohrloch.

Wartung und Fehlerbehebung

Halten Sie das Gerät sauber und trocken. Entfernen Sie regelmäßig Staub und Späne. Sollte das Gerät nicht funktionieren, prüfen Sie den Akkuladestand, die korrekte Installation des Akkus und die Position des Drehrichtungsschalters. Bei anhaltenden Problemen kontaktieren Sie den Draper-Kundendienst.
