Bedienungsanleitung für Draper 24703 Injektor-Tester
Erfahren Sie, wie Sie den Draper 24703 Injektor-Tester sicher bedienen. Diese Anleitung enthält Schritte zur Fehlerdiagnose bei EFI- und GDI-Einspritzdüsen, Sicherheitsvorkehrungen und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Draper 24703 Injektor-Tester ist ein Werkzeug zur elektronischen Ansteuerung von Einspritzdüsen (Injektoren). Er dient der Fehlerdiagnose bei Kraftstoffversorgungsproblemen, wie z. B. verstopften, klebenden oder undichten Injektoren, sowie zur Reinigung im Dauerbetrieb. Das Gerät ist für Benzinmotoren mit EFI- (Electronic Fuel Injection) oder GDI-Systemen (Gasoline Direct Injection) geeignet.
Sicherheitshinweise
- Tragen Sie während der Verwendung des Testers eine Schutzbrille.
- Schalten Sie den Motor vor der Verwendung immer aus, um Gefahren oder Schäden zu vermeiden.
- Arbeiten Sie in einem gut belüfteten Raum und vermeiden Sie das Einatmen von Abgasen und Dämpfen.
- Rauchen Sie nicht in der Nähe und halten Sie sich von Flammen fern.
- Vermeiden Sie Kraftstoffspritzer auf heißen Motorteilen.
- Verwenden Sie das Gerät nur mit einer 12V-Fahrzeugbatterie.
- Überschreiten Sie nicht den maximalen Strom: 1A bei 12V und 2A bei 5V.
- Das Gerät ist nicht für Dieselmotoren oder andere Systeme geeignet.
Bedienung
- Schließen Sie die schwarze Klemme (-) an den Minuspol und die rote Klemme (+) an den Pluspol der Fahrzeugbatterie an.
- Halten Sie die Taste "Mode/Injector Type Setting" gedrückt, um den Injektortyp zu wählen: Die rote Anzeige steht für GDI (Benzindirekteinspritzung), die grüne Anzeige für EFI (Elektronische Einspritzung).
- Trennen Sie den Injektorstecker vom Fahrzeug und verbinden Sie den "Output signal connector" des Testers mit dem Injektor.
- Drücken Sie die Taste "Mode/Injector Type Setting", um den Puls-Modus (Short, Medium, Long, Continuous) auszuwählen. Das Display zeigt die gewählte Modusnummer an.
- Drücken Sie die "Pulse"-Taste, um den Test zu starten. Die "Pulse"-Anzeige blinkt während der Signalübertragung.
- Drücken Sie die "Pulse"-Taste erneut, um den Vorgang zu stoppen.
Wartung und Lagerung
Reinigen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den örtlichen Vorschriften und nicht über den Hausmüll.
Herstellerinformationen
Draper Tools
Praktische Hilfe
Typische Probleme
Injektor lässt sich nicht öffnen
Überprüfen Sie den Kraftstoffdruck; ein höherer Druck erfordert mehr Strom zum Öffnen des Ventils. Stellen Sie sicher, dass die korrekte Spannung (12V/5V) für den Injektortyp gewählt wurde.
Tester oder Kabel beschädigt
Verwenden Sie das Gerät nicht weiter. Es enthält keine vom Benutzer zu wartenden Teile und darf nicht repariert werden.
Vor der Verwendung
- Tragen Sie eine Schutzbrille.
- Schalten Sie den Motor aus.
- Stellen Sie sicher, dass der Arbeitsbereich gut belüftet ist.
- Prüfen Sie, ob es sich um ein EFI- oder GDI-System handelt (nicht für Diesel geeignet).
- Verwenden Sie nur eine 12V-Fahrzeugbatterie.
Technische Daten in der Praxis
- Max. Strom 12V
- 1A
- Max. Strom 5V
- 2A
Abbildungen und Diagramme

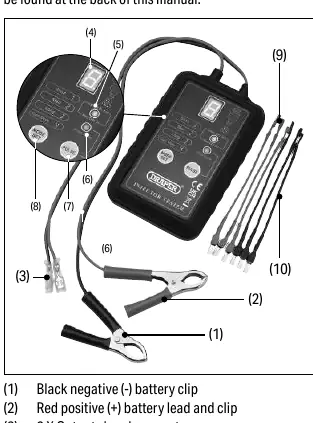

- Fig. 1: Anschluss an die Fahrzeugbatterie.
- Fig. 2: Auswahl des Injektortyps (Rot für GDI, Grün für EFI).
- Fig. 3: Anschluss an den Injektor.
- Fig. 4: Puls-Modus-Anzeige.
Modellkompatibilität
- Nur für Benzinmotoren mit EFI- oder GDI-Systemen geeignet.
- Nicht für Dieselmotoren geeignet.
