Bedienungsanleitung für Draper 50, 100 & 120 Liter Kompressoren

Detaillierte Bedienungsanleitung für Draper Kompressoren. Erfahren Sie alles über Installation, Betrieb, Wartung, Sicherheitshinweise und Fehlerbehebung für die Modelle DA100/15BLA, DA50/90HP, DA100/15HP und DA120/29HP.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieses Handbuch deckt die Installation, den Betrieb und die Wartung der Draper Kompressoren (50, 100 & 120 Liter) ab, einschließlich der Modelle DA100/15BLA, DA50/90HP, DA100/15HP und DA120/29HP. S. 1, 2

Wichtigste Schritte

  • Ölstand prüfen S. 8
  • Kondenswasser ablassen S. 8
  • Luftfilter reinigen S. 8

Erste Inbetriebnahme

  • Ölstand prüfen und Kunststoffkappe durch Ölmessstab ersetzen. S. 6
  • Sicherstellen, dass der Schalter auf 'OFF' steht, bevor das Gerät angeschlossen wird. S. 5

Probleme und Lösungen

Kompressor startet nicht

Sicherung prüfen, Überlastschutz prüfen, Druckschalter prüfen.

S. 11

Wartung und Reset

  • Druckschaltereinstellungen können periodisch angepasst werden. S. 8

Technische Daten

Parameter Wert Hinweis Seiten
Maximaler Druck 145psi (10 bar) Maximaler Betriebsdruck S. 3

Wo es im PDF steht

  • Technische Daten S. 3
  • Installation S. 6
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Komponentenübersicht des Kompressors Seite 6 Ölmessstab und Ölstandskontrolle Seite 6 Einstellung des Druckschalters Seite 8

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den sicheren Betrieb und die Wartung der Draper Kompressoren (50, 100 & 120 Liter). Es ist wichtig, dass Sie vor der Inbetriebnahme die Sicherheitshinweise lesen. Beachten Sie, dass für Kompressoren mit Honda-Benzinmotor zusätzlich das Handbuch des Motorenherstellers zu konsultieren ist. Räder sind nicht standardmäßig im Lieferumfang enthalten.

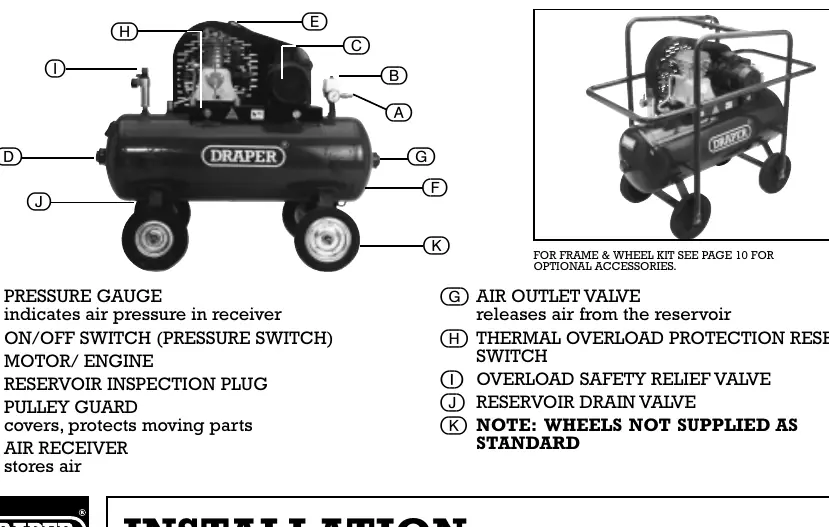

Komponentenübersicht des Kompressors
Komponentenübersicht des Kompressors

Technische Daten

Die Kompressoren bieten einen maximalen Druck von 145psi (10 bar). Die Modelle unterscheiden sich in Motorleistung, Luftverdrängung und Tankkapazität (50, 100 oder 120 Liter). Das Modell DA100/15BLA ist ein 230V/50Hz elektrisches Modell.

Installation

Ölmessstab und Ölstandskontrolle
Ölmessstab und Ölstandskontrolle
  • Ölstand prüfen: Ersetzen Sie die Kunststoffkappe am Motorgehäuse durch den Ölmessstab und prüfen Sie den Ölstand (zwischen Min- und Max-Markierung).
  • Aufstellung: Sorgen Sie für ausreichende Belüftung und einen Sicherheitsabstand von mindestens 1 Meter um den Kompressor.
  • Stromanschluss: Das Modell DA100/15BLA erfordert eine separate Steckdose (mind. 13 Ampere, abgesichert mit 30 Ampere).

Betrieb

Der Kompressor wird über den Druckschalter ein- und ausgeschaltet. Stellen Sie sicher, dass das Ablassventil am Tank geschlossen ist, bevor Sie das Gerät starten. Der Druckschalter schaltet den Motor automatisch ab, wenn der maximale Betriebsdruck erreicht ist, und startet ihn wieder, wenn der Druck unter das voreingestellte Minimum fällt.

Wartung

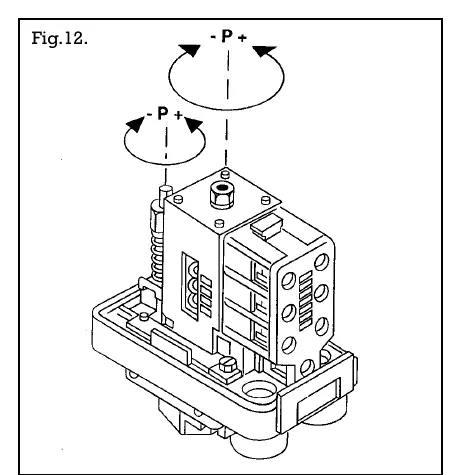

Einstellung des Druckschalters
Einstellung des Druckschalters
  • Täglich: Ölstand prüfen und bei Bedarf nachfüllen. Kondenswasser aus dem Tank ablassen (Ablassschraube an der Unterseite).
  • Monatlich: Luftfilter mit Druckluft reinigen. Antriebsriemen auf Spannung prüfen.
  • Alle 500 Stunden: Öl wechseln. Externe Oberflächen des Pumpenaggregats und Motors reinigen.
  • Alle 2000 Stunden: Ventile auf Verschleiß prüfen und ggf. ersetzen.

Fehlerbehebung

Bei Problemen wie 'Kompressor startet nicht' prüfen Sie die Stromversorgung, die Sicherung und den thermischen Überlastschutz. Bei 'niedriger Luftleistung' prüfen Sie auf geknickte Schläuche, undichte Verbindungen oder einen verstopften Luftfilter. Alle Reparaturen sollten von qualifiziertem Personal durchgeführt werden.

Herstellerinformationen

Draper Tools

Markenprofil
Herstellerwebsite https://www.drapertools.com Support https://www.drapertools.com/customer-service Herstellerhandbücher https://www.drapertools.com/manuals

Praktische Hilfe

Typische Probleme

Kompressor startet nicht

Sicherung prüfen, thermischen Überlastschutz prüfen, Druckschalter prüfen.

Niedrige Luftleistung

Schlauch auf Knicke prüfen, Luftfilter reinigen, Antriebsriemen prüfen.

Öl im Luftstrom

Luftfilter reinigen, Ölstand prüfen (nicht zu hoch).

Überlastschutz löst aus

Ölstand prüfen, Drehrichtung prüfen, Druckschalter/Motor prüfen.

Vor der Verwendung

  • Ölstand prüfen (Min/Max Markierungen).
  • Sicherstellen, dass der Ablasshahn geschlossen ist.
  • Ausreichende Belüftung (mind. 1 Meter Abstand) sicherstellen.
  • Sicherstellen, dass der Schalter auf 'OFF' steht, bevor das Gerät angeschlossen wird.
  • Sicherstellen, dass die Stromversorgung den Anforderungen entspricht.

Technische Daten in der Praxis

Receiver capacity
Tankgröße in Litern (50, 100 oder 120L).
FAD (Free air delivered)
Tatsächlich gelieferte Luftmenge in cfm.
Maximum pressure
Maximaler Betriebsdruck (145psi / 10 bar).

Abbildungen und Diagramme

  • Fig. 12 zeigt die Einstellschrauben für den Druckschalter (Druckregelung).
  • Fig. 6 zeigt den Ein-/Ausschalter und die Druckschalterbaugruppe.
  • Fig. 1-3 zeigen die Vorbereitung des Ölmessstabs und die Aufstellung.

Modellkompatibilität

  • Honda Benzinmotoren erfordern das separate Handbuch des Motorenherstellers.
  • Räder sind nicht standardmäßig im Lieferumfang enthalten.
  • Nur das Modell DA100/15BLA ist ein 230V/50Hz Elektro-Kompressor.
