Bedienungsanleitung für Draper 08710 6-Zoll-Clip-Ventilator
Schnellstartanleitung und Bedienungshinweise für den Draper 08710 6-Zoll-Clip-Ventilator. Erfahren Sie alles über Montage, Sicherheit, Geschwindigkeitsstufen und Reinigung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Draper 08710 ist ein 6-Zoll-Clip-Ventilator mit 2 Geschwindigkeitsstufen. Er wird durch Festklemmen an einer stabilen Oberfläche montiert und über einen Drehknopf an der Rückseite bedient. S. 5, 11
Wichtigste Schritte
- Montage des Ventilators S. 10
- Reinigung des Ventilators S. 11
Erste Inbetriebnahme
- Geschwindigkeit einstellen S. 11
Wartung und Reset
- Reinigung der Ventilatorflügel S. 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 15W | Stromverbrauch | S. 5 |
| Spannung | 230V | Netzspannung | S. 5 |
Wo es im PDF steht
- Technische Daten S. 5
- Montageanleitung S. 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Draper 08710 ist ein 6-Zoll-Clip-Ventilator, der für die Luftzirkulation in Wohn- oder Büroumgebungen konzipiert ist. Vor der Inbetriebnahme ist es wichtig, die Sicherheitshinweise zu lesen, insbesondere den Schutz vor Stromschlägen und die korrekte Montage auf einer stabilen Oberfläche. Der Ventilator darf nicht in der Nähe von brennbaren Materialien oder offenen Fenstern (Regengefahr) betrieben werden.
Produktbeschreibung und technische Daten
Der Ventilator verfügt über zwei Geschwindigkeitsstufen und eine verstellbare Neigung. Die technischen Daten umfassen:
- Spannung: 230V, 50Hz
- Leistung: 15W
- Geschwindigkeitsstufen: 2
- Abmessungen: ca. 170 x 320 x 205 mm
- Gewicht: 750 g
- Schutzklasse: Klasse II (doppelt isoliert)
Montage und Installation
Der Ventilator wird teilweise vormontiert geliefert. Die Montage umfasst folgende Schritte:
- Verbindung mit dem Clip: Befestigen Sie die Federbaugruppe am Ventilatorgehäuse mithilfe des Neigungseinstellknopfes.
- Verwendung der Clip-Basis: Drücken Sie fest auf die Rückseite des Clips, um den Ventilator an der Basis zu befestigen.
- Befestigung: Nutzen Sie die Federklemme, um den Ventilator an einer festen und stabilen Oberfläche zu fixieren. Stellen Sie sicher, dass der Ventilator sicher sitzt, um Verletzungen oder Schäden zu vermeiden.
Bedienung
Die Geschwindigkeit wird über den Drehknopf an der Rückseite des Ventilators gesteuert:
- 0: AUS
- 1: NIEDRIG
- 2: HOCH
Die Neigung des Luftstroms kann durch Lösen des Neigungseinstellknopfes angepasst werden. Nach der Einstellung den Knopf wieder fest anziehen.
Reinigung und Wartung
Vor der Reinigung oder Wartung muss der Netzstecker gezogen werden. Zur Reinigung des Ventilators:
- Entfernen Sie vorsichtig das vordere Schutzgitter, um Zugang zu den Ventilatorflügeln zu erhalten.
- Reinigen Sie die Komponenten mit einem trockenen oder leicht feuchten, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Sprays, da diese den Motor oder Schalter beschädigen können.
- Stellen Sie sicher, dass das Schutzgitter vor der erneuten Inbetriebnahme wieder sicher montiert ist.
Sicherheitshinweise
Beachten Sie stets, dass der Ventilator nicht unbeaufsichtigt laufen sollte. Stecken Sie niemals Finger, Stifte oder andere Gegenstände durch das Schutzgitter, während der Ventilator in Betrieb ist. Halten Sie Kinder und Haustiere vom Arbeitsbereich fern.
Herstellerinformationen
Draper Tools
Praktische Hilfe
Typische Probleme
Ventilator läuft nicht
Überprüfen Sie, ob der Stecker fest in der Steckdose sitzt und der Geschwindigkeitsregler auf Stufe 1 oder 2 eingestellt ist.
Ventilator ist instabil oder wackelt
Stellen Sie sicher, dass die Federklemme auf einer festen, stabilen Oberfläche befestigt ist und der Ventilator korrekt in der Basis eingerastet ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Netzspannung 230V beträgt.
- Montieren Sie den Ventilator gemäß den Anweisungen.
- Stellen Sie sicher, dass der Ventilator auf einer stabilen Oberfläche steht.
- Prüfen Sie das Netzkabel auf Beschädigungen.
Technische Daten in der Praxis
- Geschwindigkeitsstufen
- 2 Stufen (1: Niedrig, 2: Hoch) zur Anpassung des Luftstroms.
- Schutzklasse
- Klasse II (doppelt isoliert), erfordert keinen Erdungsanschluss.

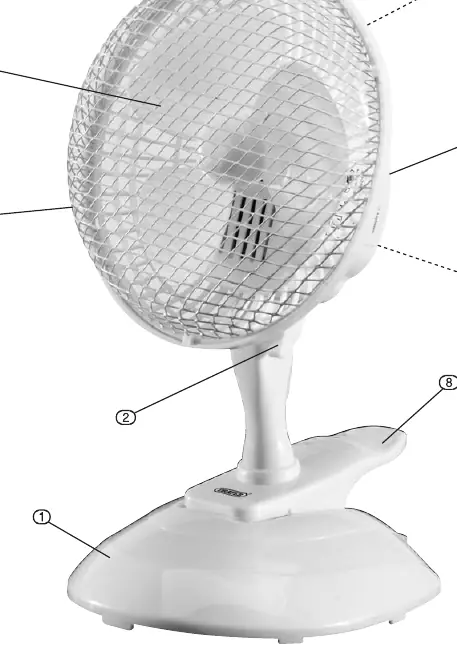

Abbildungen und Diagramme
- Teil 1: Clip-Basis
- Teil 2: Neigungseinstellknopf
- Teil 3: Vorderes Gitter
- Teil 8: Federklemme
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in der Nähe von brennbaren Materialien verwenden.
- Nicht in der Nähe von offenen Fenstern verwenden (Regengefahr).
