Bedienungsanleitung für Draper Bench Grinder 05095 & 05097

Schnelle Anleitung für den Draper Bench Grinder 05095 & 05097. Erfahren Sie alles über Montage, Sicherheit, Betrieb, Radwechsel und Wartung Ihres Doppelschleifers.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Draper Bench Grinder ist ein stationäres Schleifgerät zum Schärfen von Werkzeugen und Entfernen von Material. Er muss fest auf einer Werkbank montiert und mit korrekt eingestellten Schutzvorrichtungen (Abstände < 2mm) betrieben werden. S. 1, 8

Wichtigste Schritte

  • Montage der Schutzvorrichtungen S. 8
  • Wechseln der Schleifscheiben S. 9

Erste Inbetriebnahme

  • Sichere Befestigung auf der Werkbank S. 8
  • Einstellung der Abstände S. 8, 9

Probleme und Lösungen

Vibrationen

Befestigung prüfen, Vibrationsmatte verwenden, Schleifscheibe auf Schäden prüfen.

S. 8, 9

Wartung und Reset

  • Regelmäßige Reinigung und Inspektion S. 9, 10

Technische Daten

Parameter Wert Hinweis Seiten
Spannung 230V~50Hz Netzanschluss S. 2
Drehzahl 2850 R/min Leerlaufdrehzahl S. 2

Wo es im PDF steht

  • Identifikation der Teile S. 7
  • Montageanleitung S. 8
  • Radwechsel S. 9
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Identifikation der Bauteile (Fig. A) Seite 7 Montage der Funkenabweiser (Fig. 1) Seite 8 Montage der Werkzeugauflagen (Fig. 2) Seite 8 Befestigung auf der Werkbank (Fig. 5) Seite 8 Wechseln der Schleifscheiben (Fig. 6) Seite 9

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Draper Bench Grinder Modelle 05095 (150mm) und 05097 (200mm). Das Gerät ist für das Schleifen von Metall und anderen Materialien konzipiert. Vor der Inbetriebnahme müssen alle Schutzvorrichtungen korrekt montiert sein. Das Gerät muss sicher auf einer Werkbank befestigt werden, um Vibrationen zu minimieren und einen sicheren Betrieb zu gewährleisten.

Produktidentifikation

Das Gerät besteht aus folgenden Hauptkomponenten:

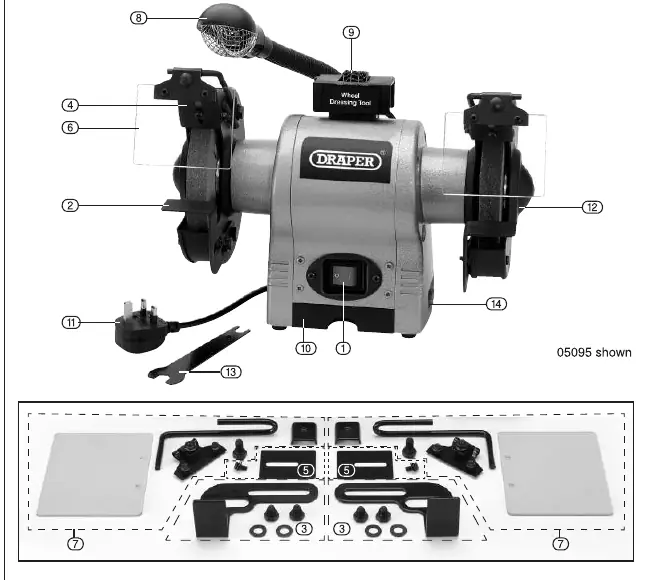

Identifikation der Bauteile (Fig. A)
Identifikation der Bauteile (Fig. A)
  • Ein-/Ausschalter
  • Verstellbare Werkzeugauflagen
  • Funkenabweiser
  • Augenschutzschilde
  • Arbeitsleuchte
  • Schleifscheiben
  • Schleifscheibenabrichter (Wheel Dressing Tool)

Montage

Die Montage muss bei gezogenem Netzstecker erfolgen:

Montage der Funkenabweiser (Fig. 1)
Montage der Funkenabweiser (Fig. 1)
Montage der Werkzeugauflagen (Fig. 2)
Montage der Werkzeugauflagen (Fig. 2)
Befestigung auf der Werkbank (Fig. 5)
Befestigung auf der Werkbank (Fig. 5)
  1. Funkenabweiser: An den Schleifscheibenschutz montieren. Der Abstand zwischen Funkenabweiser und Schleifscheibe sollte so gering wie möglich sein, maximal 2mm.
  2. Werkzeugauflagen: An der Innenseite des Schleifscheibenschutzes befestigen. Der Abstand zur Schleifscheibe sollte ca. 1,5mm betragen.
  3. Augenschutzschilde: Die Kunststoffschilde an den Metallhalterungen befestigen und am Schleifscheibenschutz anbringen.
  4. Befestigung: Das Gerät muss fest mit einer Werkbank verschraubt werden. Zur Vibrationsdämpfung wird die Verwendung einer Gummimatte empfohlen.

Betrieb und Radwechsel

Betrieb: Das Werkstück gleichmäßig und mit leichtem Druck an die Schleifscheibe führen. Nicht an den Seiten der Scheiben schleifen. Übermäßiger Druck kann den Motor überlasten und die Scheibe beschädigen.

Wechseln der Schleifscheiben (Fig. 6)
Wechseln der Schleifscheiben (Fig. 6)

Radwechsel:

  • Gerät ausschalten und Netzstecker ziehen.
  • Schrauben und Muttern des Schleifscheibenschutzes entfernen.
  • Die Sicherungsmutter der Schleifscheibe lösen (Achtung: Linksgewinde bei der linken Scheibe beachten).
  • Scheibe austauschen, Flansch wieder korrekt aufsetzen und Schutzgehäuse montieren.
  • Nach dem Wechsel einen Probelauf durchführen.

Wartung und Sicherheit

Regelmäßige Inspektion und Reinigung der Lüftungsschlitze sind erforderlich. Verwenden Sie keine Lösungsmittel zur Reinigung. Prüfen Sie die Schleifscheiben regelmäßig auf Verschleiß (bei mehr als 25% Verschleiß ersetzen) oder Beschädigungen. Bei Vibrationen oder Defekten ist das Gerät sofort zu stoppen und zu überprüfen.

Herstellerinformationen

Draper Tools

Markenprofil
Herstellerwebsite https://www.drapertools.com Support https://www.drapertools.com/customer-service Herstellerhandbücher https://www.drapertools.com/manuals

Praktische Hilfe

Typische Probleme

Starke Vibrationen

Überprüfen Sie die Befestigung auf der Werkbank. Verwenden Sie ggf. eine Vibrationsschutzmatte. Prüfen Sie die Schleifscheibe auf Beschädigungen.

Schleifscheibe verschlissen

Wenn die Scheibe um mehr als 25% abgenutzt ist, muss sie sofort ersetzt werden.

Funkenflug oder ungleichmäßiger Schliff

Justieren Sie den Abstand der Funkenabweiser und Werkzeugauflagen auf maximal 1,5mm bis 2mm zur Scheibe.

Vor der Verwendung

  • Prüfen Sie, ob die Schleifscheiben fest sitzen und keine Risse aufweisen.
  • Stellen Sie sicher, dass alle Schutzvorrichtungen (Funkenabweiser, Augenschutz) korrekt montiert sind.
  • Überprüfen Sie, ob die Netzspannung mit dem Typenschild übereinstimmt.
  • Stellen Sie sicher, dass das Gerät fest auf einer stabilen Unterlage verschraubt ist.
  • Tragen Sie geeignete Schutzausrüstung (Schutzbrille, Staubmaske).

Abbildungen und Diagramme

  • Fig. A zeigt die Position der Schalter, Auflagen, Schilde und des Abrichtwerkzeugs.
  • Fig. 1 & 2 zeigen die korrekte Einstellung der Abstände für Funkenabweiser und Werkzeugauflagen.
  • Fig. 6 zeigt den Prozess zum Wechseln der Schleifscheiben.

Modellkompatibilität

  • Nur Schleifscheiben mit einer Nenndrehzahl verwenden, die gleich oder höher als die des Schleifers ist.
  • Das Gerät ist für den Innenbereich konzipiert und darf nicht Regen ausgesetzt werden.
