Danfoss 027F3374 Wartungskit für PM Größe 40 - Anleitung
Detaillierte Anleitung und Teileübersicht für das Danfoss Überholungskit 027F3374 für PM-Ventile der Größe 40. Enthält Explosionszeichnungen und Spezifikationen der Komponenten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt das Überholungskit 027F3374 für Danfoss PM-Ventile der Größe 40 mit Standardkegel. Es dient als Referenz für die Wartung und den Austausch von Komponenten. Die Anleitung enthält Explosionszeichnungen für die Konfigurationen PM1 und PM3 sowie eine detaillierte Liste der enthaltenen Ersatzteile.
Explosionszeichnung und Komponenten

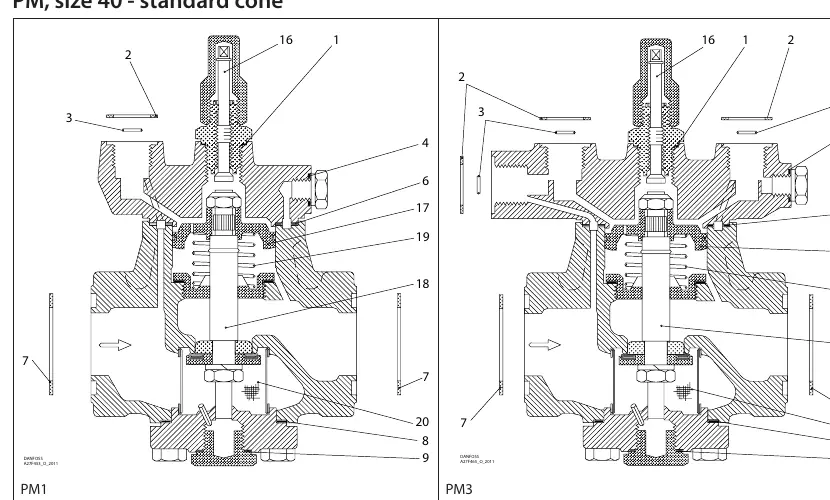

Die Anleitung zeigt zwei Hauptkonfigurationen: PM1 und PM3. Die nummerierten Teile (1-20) sind in den Zeichnungen den entsprechenden Positionen im Ventil zugeordnet. Achten Sie bei der Demontage und Montage auf die genaue Positionierung der Dichtungen und Federn.
Teileliste und Spezifikationen

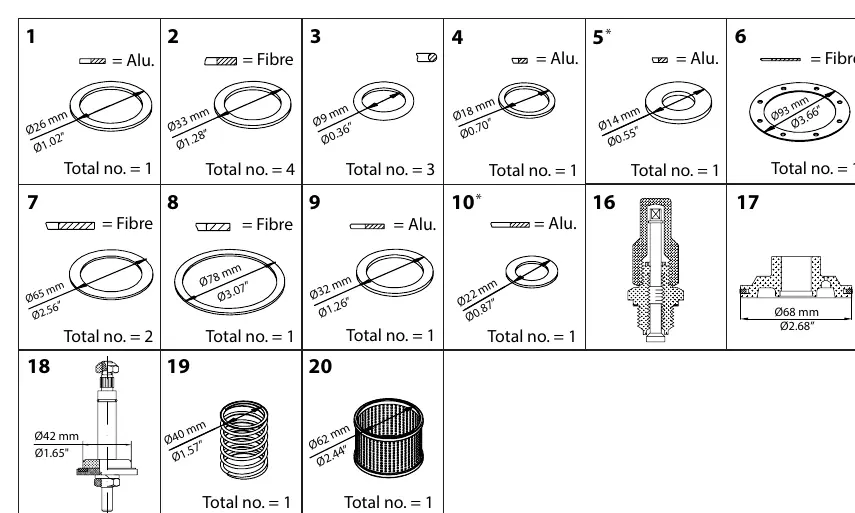

Das Kit enthält verschiedene Dichtungen und Komponenten aus Aluminium (Alu.) und Fasermaterial (Fibre). Die Abmessungen der einzelnen Teile sind in der Tabelle aufgeführt, um die Identifizierung zu erleichtern:
- Materialien: Unterscheidung zwischen Aluminium-Komponenten und Faserdichtungen.
- Identifikation: Jedes Teil ist mit einer Nummer versehen, die mit der Explosionszeichnung korrespondiert.
- Hinweis: Einige Teile sind mit einem Sternchen (*) markiert; diese sind im Paket enthalten, werden jedoch bei der Standardkonfiguration für PM 1 oder PM 3 nicht verwendet.
Hinweise zur Installation
Stellen Sie sicher, dass das Ventil vor Beginn der Arbeiten drucklos ist. Verwenden Sie die Explosionszeichnung, um die korrekte Reihenfolge der Bauteile sicherzustellen. Überprüfen Sie nach dem Einbau die Dichtigkeit des Ventils.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teile bleiben nach der Montage übrig
Prüfen Sie, ob es sich um Teile handelt, die mit einem Sternchen (*) markiert sind. Diese sind im Kit enthalten, werden aber bei der Standardkonfiguration für PM 1 oder PM 3 nicht benötigt.
Unklare Zuordnung der Dichtungen
Vergleichen Sie die Abmessungen (Durchmesser in mm und Zoll) der Dichtungen mit der Tabelle in der Anleitung, um die korrekte Position zu identifizieren.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil die Größe 40 hat.
- Prüfen Sie, ob der Standardkegel verbaut ist.
- Vergleichen Sie die vorhandenen Teile mit der Explosionszeichnung.
- Identifizieren Sie die Materialtypen (Alu oder Fibre) für die korrekte Platzierung.
Abbildungen und Diagramme
- Die Zeichnungen zeigen die Montagepositionen für die Ventiltypen PM1 und PM3.
- Die Nummern in den Zeichnungen entsprechen den Nummern in der Teileliste.
Modellkompatibilität
- Dieses Kit ist spezifisch für PM-Ventile der Größe 40 mit Standardkegel.
- Nicht alle Teile im Kit werden für jede Konfiguration (PM1/PM3) benötigt.
