Installationsanleitung für Danfoss 032F2341 EVRA Überholungskit

Detaillierte Übersicht und Teileliste für das Danfoss 032F2341 Überholungskit für EVRA-Ventile der Größe 32. Enthält Explosionszeichnung und Spezifikationen der Ersatzteile.

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Teileliste für das Danfoss Überholungskit mit der Artikelnummer 032F2341. Es ist speziell für EVRA-Ventile der Größe 32 konzipiert. Die Anleitung bietet eine detaillierte Explosionszeichnung sowie eine Übersicht aller 15 im Kit enthaltenen Komponenten.

Explosionszeichnung und Bauteile

Die beiliegende Zeichnung zeigt die korrekte Positionierung der Ersatzteile innerhalb des Ventilgehäuses. Die Nummern 1 bis 15 korrespondieren mit den spezifischen Bauteilen, die im Kit enthalten sind.

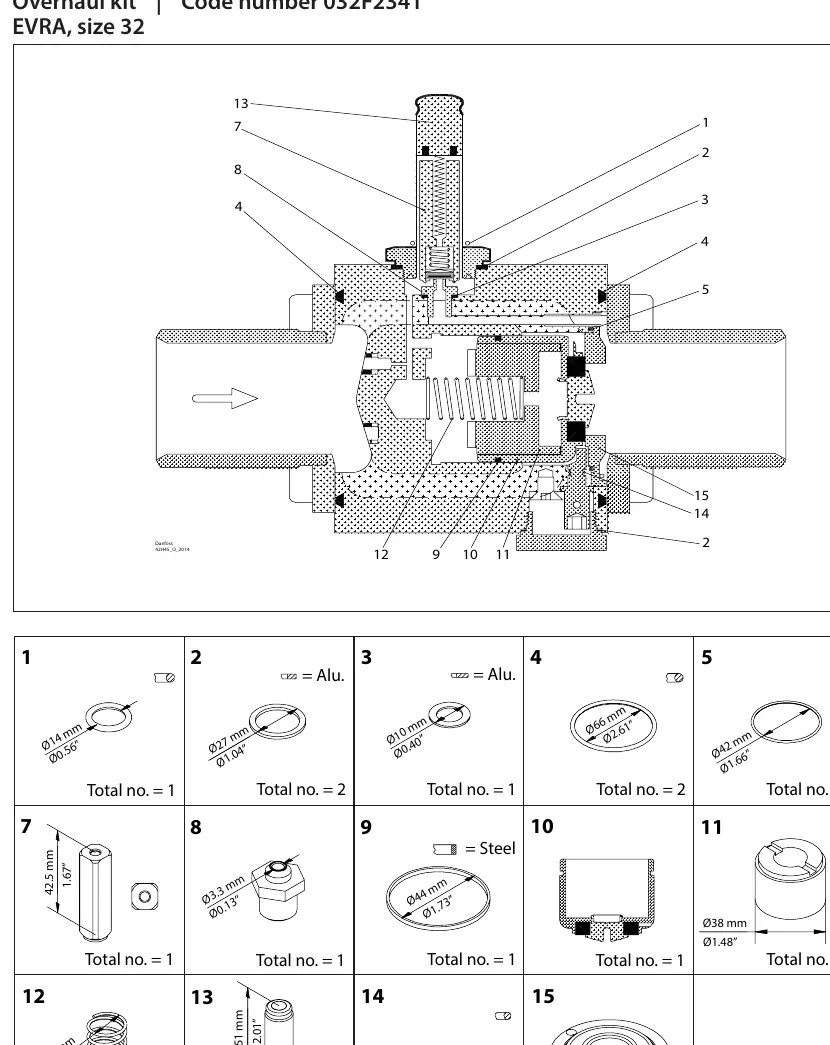

Explosionszeichnung des EVRA-Ventils mit nummerierten Ersatzteilen

Teile 1-5: Verschiedene Dichtungsringe und Einlegeteile mit spezifischen Durchmessern (z.B. 14mm, 27mm, 10mm, 66mm, 42mm).
Teile 7-8: Bolzen und Kleinteile.
Teil 9: Stahlkomponente (44mm).
Teile 10-11: Gehäuse- und Führungselemente (38mm).
Teile 12-13: Federn und Stifte.
Teil 14-15: Dichtungs- und Abschlusskomponenten.

Bitte stellen Sie vor Beginn der Wartungsarbeiten sicher, dass das Ventil vollständig drucklos ist und das System ordnungsgemäß abgesperrt wurde.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Identifikation der Bauteile

Vergleichen Sie die ausgebauten Teile mit der nummerierten Explosionszeichnung und den bemaßten Abbildungen im Dokument.

Vollständigkeit des Kits

Prüfen Sie anhand der 'Total no.' Angaben in der Liste, ob alle 15 Positionen in der korrekten Anzahl vorhanden sind.

Vor der Verwendung

Stellen Sie sicher, dass das Ventil drucklos ist.
Prüfen Sie, ob das Kit für Ihr EVRA-Ventil der Größe 32 geeignet ist.
Vergleichen Sie die vorhandenen Teile mit der Explosionszeichnung.
Stellen Sie sicher, dass das System ordnungsgemäß abgesperrt wurde.
