Installationsanleitung für Danfoss Magnetspule Typ BI
Schnelle Installationsanleitung für die Danfoss Magnetspule Typ BI. Erfahren Sie alles über die sichere Montage in explosionsgefährdeten Bereichen, Erdungsvorschriften, Kompatibilität mit Ventilen und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Danfoss Magnetspule Typ BI ist für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Die Installation, Inbetriebnahme und Wartung darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung nationaler Sicherheitsvorschriften erfolgen. Die Spule muss vor Stößen geschützt und vor direkter Sonneneinstrahlung sowie UV-Quellen bewahrt werden.
Installation und Montage
Vor Beginn der Arbeiten muss die Stromversorgung zwingend unterbrochen werden. Die Installation muss gemäß IEC/EN/EN BS 60079-14 erfolgen.
- Ausrichtung: Die Spule muss in der auf Seite 1 gezeigten Ausrichtung installiert werden.
- Erdung: Das Produkt verfügt über einen gelb/grünen PE-Leiter sowie eine externe Erdungsklemme. Diese dürfen nicht gleichzeitig verwendet werden. Wenn die externe Erdung genutzt wird, muss der PE-Leiter abgeschnitten und isoliert werden.
- Kabelverlegung: Das Kabel ist nur für die feste Installation vorgesehen. Der minimale Biegeradius beträgt 35 mm.
- Befestigung: Die Schraube für die externe Erdung muss mit einem Drehmoment von 1,2 Nm ± 0,2 Nm angezogen werden.
Sicherheitshinweise
- Die Spule muss während des Gebrauchs vor Stößen geschützt werden.
- Bei Umgebungstemperaturen unter 0 °C darf das mitgelieferte Kabel nicht bewegt oder gebogen werden.
- Die zulässige Medientemperatur liegt zwischen -40 °C und +90 °C.
- Reparaturen an nicht abnehmbaren Kabeln (Methode Z) sind nicht zulässig. Bei einem Defekt muss die Spule komplett ausgetauscht werden.
Technische Daten
- Schutzart: IP67
- Umgebungstemperatur: -40 °C bis +40 °C
- Medientemperatur: -40 °C bis +90 °C
- Spannungstoleranz: +6 / -10 %
- Anschluss: 3-adriges Kabel 3 x 0,75 mm²
- Verschmutzungsgrad: 3 (EN60730-1)
Kompatibilität mit Ventilen
Die Spule ist mit verschiedenen Ventiltypen kompatibel, darunter EVM, EVRF, EVRP, EVRB, AKV, AKVA, EVR (2, 3, 6, 10-40), EV220B (6-100), EV221BW, EV251B, EVRS(T), ICF, EV227B, VDH, VDHT, VPH, EVRA und EVRA(T). Bitte prüfen Sie die detaillierte Liste in der Anleitung, um sicherzustellen, dass Ihr spezifisches Ventilmodell unterstützt wird.
Kontakt
UK-CA Kontaktadresse: Danfoss Ltd., 22 Wycombe End, HP9 1NB, GB. CE Kontaktadresse: Danfoss A/S, DK-6430 Nordborg, Dänemark.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Erdungsfehler
Verwenden Sie nicht gleichzeitig den PE-Leiter und die externe Erdungsklemme. Wählen Sie eine Methode und isolieren Sie die andere.
Kabelbeschädigung
Das Kabel ist nur für feste Installationen. Achten Sie auf einen Biegeradius von mindestens 35 mm.
Defekte Spule
Reparaturen am Kabel sind nicht zulässig. Die Spule muss bei einem Defekt vollständig ersetzt werden.
Vor der Verwendung
- Stromversorgung vor der Montage unterbrechen.
- Kompatibilität der Spule mit dem Ventilmodell prüfen.
- Sicherstellen, dass die Spule vor Stößen geschützt ist.
- Erdungsmethode (PE-Leiter oder externe Klemme) festlegen.
- Biegeradius des Kabels von mindestens 35 mm einhalten.
Technische Daten in der Praxis
- Ex mb IIC T4 Gb
- Zertifizierung für den Einsatz in explosionsgefährdeten Bereichen.
- 1,2 Nm ± 0,2 Nm
- Erforderliches Drehmoment für die Schraube der externen Erdung.
Abbildungen und Diagramme

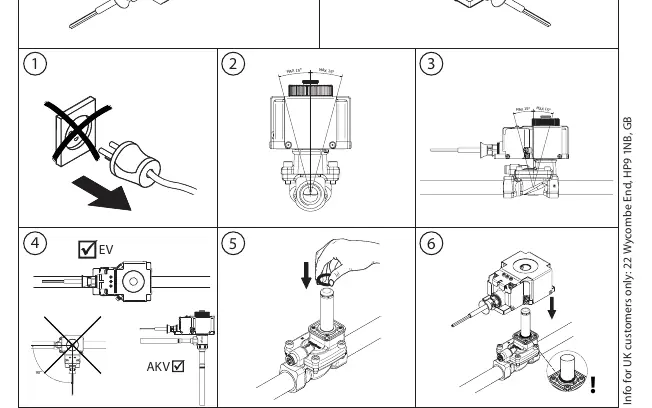

- Schritte 1-6: Montageablauf und korrekte Ausrichtung der Spule auf dem Ventil.

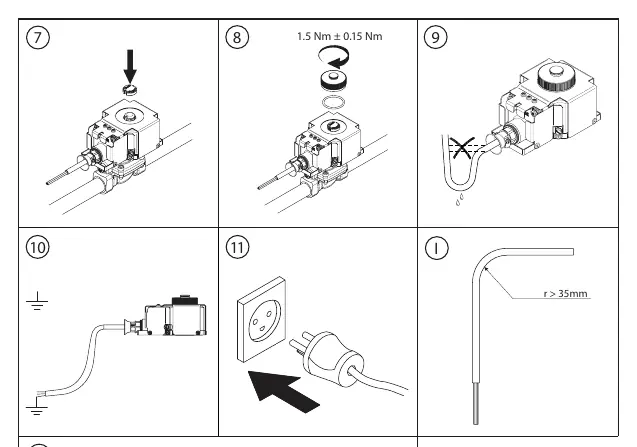

- Schritte 7-11: Elektrischer Anschluss, Erdung und Kabelverlegung.
Modellkompatibilität
- Die Spule ist für eine Vielzahl von Danfoss-Ventilen geeignet (siehe Liste in der Anleitung).
- Einige Ventile erfordern spezifische Versionen (vor oder nach 1996).
