Installationsanleitung für Danfoss 032F2344 Reparaturset
Erfahren Sie, wie Sie das Danfoss 032F2344 Reparaturset für EVRAT und EVRST Ventile (Größe 15) korrekt einbauen. Diese Anleitung enthält eine detaillierte Übersicht der enthaltenen Dichtungen und Komponenten sowie deren Platzierung im...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Reparaturset mit der Artikelnummer 032F2344, das speziell für die Danfoss-Ventiltypen EVRAT und EVRST in der Größe 15 entwickelt wurde. Das Set enthält alle notwendigen Dichtungen und Kleinteile, um die Ventile instand zu setzen. Achten Sie bei der Montage auf die korrekte Zuordnung der Dichtungsringe gemäß den beiliegenden technischen Zeichnungen.
Komponenten des Reparatursets
Das Set umfasst insgesamt sechs verschiedene Dichtungselemente bzw. Komponenten. Die korrekte Identifizierung ist für die Dichtigkeit des Ventils entscheidend:
- Position 1: Dichtung mit 31 mm (1.22 Zoll) Durchmesser.
- Position 2: Dichtung mit 14 mm (0.56 Zoll) Durchmesser.
- Position 3: Aluminium-Dichtung mit 27 mm (1.04 Zoll) Durchmesser.
- Position 4: Gummi-Dichtung mit 49 mm (1.92 Zoll) Durchmesser.
- Position 5: Zwei Faser-Dichtungen mit 32 mm (1.26 Zoll) Durchmesser.
- Position 6: Dichtung mit 5 mm (0.2 Zoll) Durchmesser.
Einbau und Montage
Die Montage erfolgt durch den Austausch der verschlissenen Teile gegen die neuen Komponenten aus dem Reparaturset. Die Explosionszeichnungen für EVRAT und EVRST zeigen die exakten Einbaupositionen der nummerierten Teile. Stellen Sie sicher, dass alle Dichtflächen vor dem Einbau sauber und frei von Rückständen sind, um eine einwandfreie Funktion des Ventils nach der Reparatur zu gewährleisten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Reparatur
Überprüfen Sie, ob alle Dichtungen (insbesondere die Faser- und Gummidichtungen) korrekt positioniert und nicht beschädigt wurden.
Falsche Zuordnung der Dichtungen
Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Anleitung (z.B. 14 mm, 27 mm, 31 mm, 32 mm, 49 mm, 5 mm), um Verwechslungen zu vermeiden.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventilmodell EVRAT oder EVRST der Größe 15 vorliegt.
- Prüfen Sie den Lieferumfang auf Vollständigkeit (insbesondere die zwei Faser-Dichtungen an Position 5).
- Reinigen Sie die Dichtflächen des Ventilgehäuses gründlich.
- Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Reparatur beginnen.
Abbildungen und Diagramme

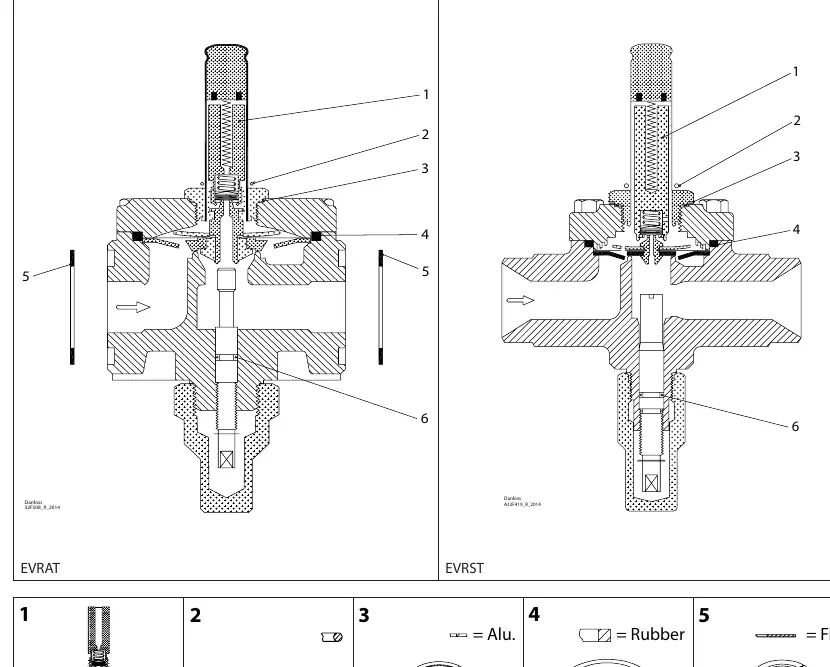

- Die Zeichnungen zeigen die Explosionsansicht der Ventile EVRAT und EVRST.
- Die Nummern 1 bis 6 in der Zeichnung korrespondieren direkt mit den in der Tabelle aufgeführten Dichtungsteilen.
Modellkompatibilität
- Nur für Danfoss EVRAT und EVRST Ventile der Größe 15.
