Installationsanleitung für Danfoss iC7-Automation Frequenzumrichter
Schnellinstallationsanleitung für Danfoss iC7-Automation Frequenzumrichter (1.3-170A). Enthält wichtige Sicherheitshinweise, Installationsschritte, EMV-konforme Verkabelung und STO-Funktionsprüfung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Schnellinstallationsanleitung dient der sicheren Montage und Inbetriebnahme der Danfoss iC7-Automation Frequenzumrichter (Modelle 1.3-170A). Vor Beginn der Arbeiten müssen zwingend die Sicherheitsrichtlinien aus dem Sicherheitshandbuch (136R0243) gelesen werden. Die Einhaltung der Umgebungsbedingungen (Temperatur -30 °C bis 50 °C, Höhe < 1000 m) ist für die volle Ausgangsleistung entscheidend.
Installation des Frequenzumrichters

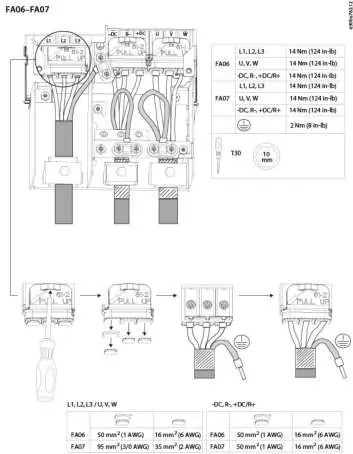

Die Installation muss auf einer festen, nicht brennbaren Oberfläche erfolgen. Achten Sie auf ausreichende Kühlung durch Einhaltung der Mindestabstände über und unter dem Gerät. Die Verkabelung muss gemäß den lokalen Vorschriften erfolgen, wobei lose Anschlüsse zu Fehlern führen können. Verwenden Sie für die Fx02-Fx07 Gehäuse Kupferdraht mit mindestens 70 °C und für Fx08 Gehäuse 90 °C Temperaturbeständigkeit.
EMV-konforme Installation
Für eine EMV-konforme Installation sind abgeschirmte Kabel für Motorausgang, Bremse, Gleichstrom und Steuerleitungen zu verwenden. Die Schirmung muss an beiden Enden mit den Gehäusen verbunden werden. Bei Potenzialunterschieden ist ein niederohmiger Ausgleichsdraht parallel zu verlegen. Halten Sie einen Mindestabstand von 200 mm zwischen Netzeingang, Motorkabeln und Steuerleitungen ein.
Funktionale Sicherheit (Safe Torque Off - STO)
Die STO-Funktion ist bei Auslieferung aktiv. Zur Deaktivierung müssen Drahtbrücken an den Klemmen X31 und X32 installiert werden. Bei Verwendung der STO-Funktion ist eine erfolgreiche Inbetriebnahme-Prüfung nach der Installation und jeder Änderung zwingend erforderlich. Beachten Sie, dass bei Synchron- oder Permanentmagnetmotoren im Fehlerfall eine Restdrehung auftreten kann.
Wartung und Inbetriebnahme
Nach der physischen Installation und Verkabelung (einschließlich der Montage der EMV-Platte und Kabelverschraubungen) muss eine Ersteinrichtung von Frequenzumrichter und Motor durchgeführt werden. Konfigurieren Sie anschließend den Feldbus gemäß den entsprechenden Anwendungsanleitungen. Weitere Ressourcen wie Design- und Anwendungshandbücher finden Sie unter www.danfoss.com/service-and-support.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Motor dreht sich nicht
Die STO-Funktion ist standardmäßig aktiv. Installieren Sie Drahtbrücken an den Klemmen X31 und X32, um die Funktion zu deaktivieren.
Fehlerhafte Warnungen oder Störungen bei STO
Nicht verwendete Sicherheits-E/A-Klemmenblöcke müssen mit Drahtbrücken oder einer Steckbrückenklemme deaktiviert werden.
Restdrehung bei Synchronmotoren
Bei Fehlern im Leistungshalbleiter kann eine Restdrehung auftreten. Berechnen Sie diese mit Winkel = 360/(Polzahl) und berücksichtigen Sie dies in der Sicherheitsbetrachtung.
Vor der Verwendung
- Sicherheitshandbuch (136R0243) gelesen
- Umgebungsbedingungen (Temperatur, Höhe) geprüft
- Geeignete Hebevorrichtung und Werkzeuge (Torx, 10mm Steckschlüssel) bereitgestellt
- Produktlabel auf Übereinstimmung mit Bestellung geprüft
- EMV-konforme Verkabelung geplant (abgeschirmte Kabel)
- Mindestabstand von 200 mm zwischen Kabelgruppen eingeplant
Technische Daten in der Praxis
- IP20-Gehäuse
- Schutzart, die nur erreicht wird, wenn alle Stecker- und Klemmenschutzabdeckungen korrekt installiert sind.
- SCCR (Short Circuit Current Rating)
- Der Frequenzumrichter ist für Schaltkreise bis 100 kA Kurzschlussstrom geeignet.
- Umgebungstemperatur
- Maximal 45 °C im Mittel über 24 Stunden, kurzzeitig 50 °C für 1 Stunde.
Abbildungen und Diagramme
- Illustration 1: Erläuterung des Typenschilds (Modellcode, Seriennummer, Leistung, Compliance).

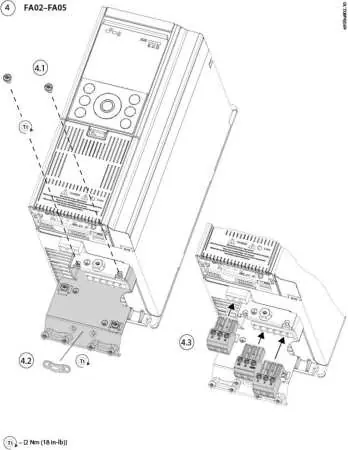

- Illustration 4-9: Detaillierte Montageschritte für verschiedene Baugrößen (FA02-FK08).
- Tabelle 1: Schritt-für-Schritt-Anleitung zur STO-Inbetriebnahmeprüfung.
Modellkompatibilität
- Geeignet für Asynchron-, Synchron- und Permanentmagnetmotoren.
- Kabelanforderungen variieren je nach Gehäusegröße (Fx02-Fx07 vs. Fx08).
- STO-Funktion erfordert spezifische Inbetriebnahmeprüfung basierend auf Parameter 7.2.1.
