Installations- und Bedienungsanleitung für Danfoss UnoFloor Metering Comfort / Control

Schnellstartanleitung für Danfoss UnoFloor Metering Comfort und Control. Enthält Informationen zu Installation, Verkabelung, Konfiguration der Heizkreisverteiler, Anschlusspläne für ICON-Steuerungen sowie technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als technische Anleitung für die Installation und Inbetriebnahme der Danfoss UnoFloor Metering Einheiten (Comfort und Control). Es umfasst die Montage der Verteilerschränke, den Anschluss der Heizkreise, die elektrische Verkabelung der ICON-Steuerungen sowie die hydraulische Einregulierung.

Produktbeschreibung

Danfoss UnoFloor Metering ist eine vorgefertigte, druckunabhängige Edelstahl-Verteilereinheit für Fußbodenheizungen. Die Einheiten sind für den Wandeinbau oder die Wandmontage konzipiert und werden anschlussfertig geliefert. Sie enthalten manuelle Entlüfter, Entleerungsventile, Durchflussmesser zur Durchflussregulierung sowie ein AB-PM Set für den hydraulischen Abgleich.

Installation und Montage

Die Einheiten sind für 4 bis 12 Heizkreise erhältlich. Die Montage erfolgt in einem Wandschrank (RAL 9016). Die Anschlüsse können links- oder rechtsseitig ausgeführt werden. Die Einheiten sind für den Betrieb mit Heizwasser gemäß VDI2035 oder Ö-NORM H5195-1 (Flüssigkeitskategorie ≤ 3 gemäß EN1717) ausgelegt.

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

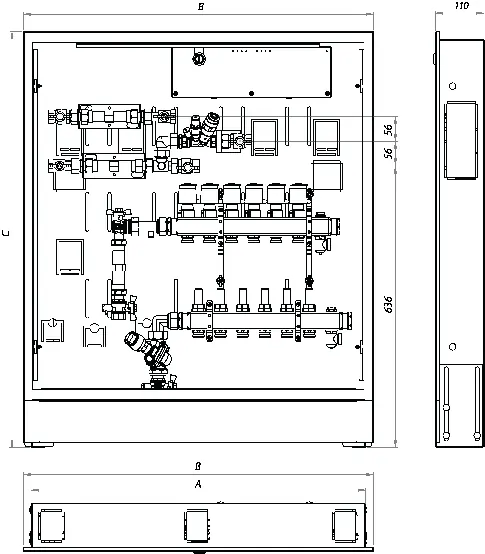

Abmessungen der Verteilereinheit
Abmessungen der Verteilereinheit
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9

Elektrische Anschlüsse

Die Verkabelung unterscheidet sich je nach Modell:

Anschlussplan für das ICON Wiring Center
Anschlussplan für das ICON Wiring Center
Verkabelungsplan für die Stellantriebe (linke Variante)
Verkabelungsplan für die Stellantriebe (linke Variante)
Anschlussplan für den ICON2 Advanced Master Controller
Anschlussplan für den ICON2 Advanced Master Controller
  • UnoFloor Metering Comfort: Ausgestattet mit dem Danfoss ICON Wiring Center (230V). Ermöglicht den Anschluss von bis zu 8 Raumthermostaten und 14 thermischen Stellantrieben (NC).

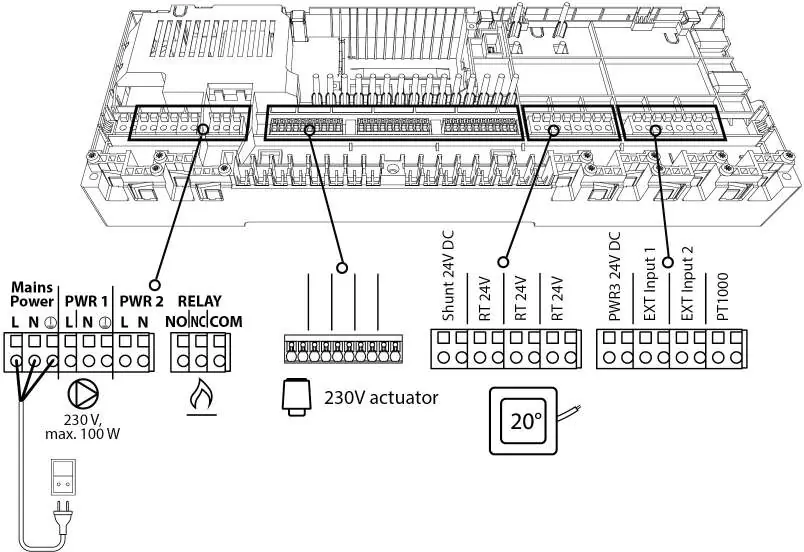

  • UnoFloor Metering Control: Ausgestattet mit dem Danfoss ICON2 Advanced Master Controller. Unterstützt sowohl drahtlose als auch drahtgebundene Thermostate und bietet automatischen hydraulischen Abgleich (PWM+).

Hydraulischer Abgleich und Wartung

Der hydraulische Abgleich wird durch das AB-PM Set sichergestellt, das eine vom Differenzdruck unabhängige Durchflussbegrenzung bietet. Die SSM-Verteiler ermöglichen die individuelle Steuerung des Wasserflusses für jeden Raum. Die MTCV-Ventile sorgen für thermischen Abgleich in Brauchwasserzirkulationsleitungen.

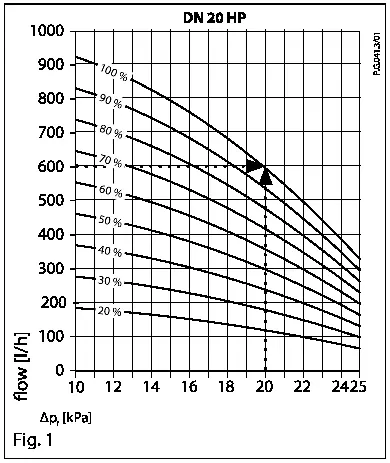

Voreinstellungsdiagramm für den SSM-Verteiler
Voreinstellungsdiagramm für den SSM-Verteiler

Technische Daten

  • Maximaler Betriebsdruck: PN 6
  • Maximale Vorlauftemperatur: 60 °C
  • Versorgungsspannung: 230V
  • Anschlussgröße: G ¾” (IT)
  • MTCV-Ventil: Max. 10 bar Betriebsdruck, 100 °C max. Temperatur

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

10 oder 12 Heizkreise bei nur 8 verfügbaren Thermostat-Anschlüssen am ICON Wiring Center.

Ein oder zwei Raumthermostate müssen jeweils zwei Heizkreise gleichzeitig steuern.

Hydraulischer Abgleich bei UnoFloor Metering Control.

Der ICON2 Advanced Master Controller führt den Abgleich automatisch mittels PWM+ durch; eine manuelle Voreinstellung am Verteiler ist nicht erforderlich.

Vor der Verwendung

  • Prüfen Sie, ob die gewählte Version (links/rechts) für die bauseitige Installation geeignet ist.
  • Stellen Sie sicher, dass die Heizwasserqualität den Normen VDI2035 oder Ö-NORM H5195-1 entspricht.
  • Überprüfen Sie die Spannungsversorgung (230V) für das Wiring Center oder den Master Controller.
  • Kontrollieren Sie die korrekte Zuordnung der Stellantriebe zu den Thermostat-Ausgängen gemäß Schaltplan.
  • Stellen Sie sicher, dass der Anlagendruck den Spezifikationen (PN 6) entspricht.

Abbildungen und Diagramme

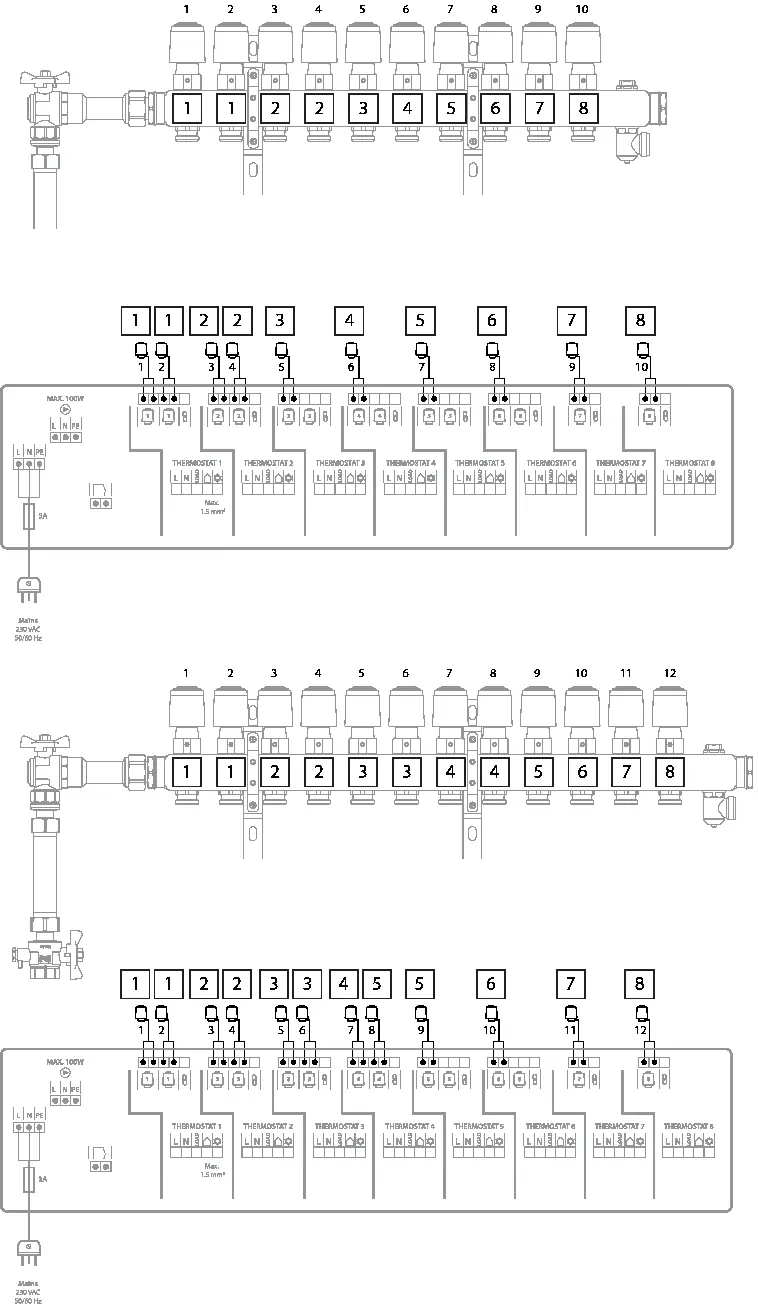

  • Die Schaltpläne auf Seite 10 zeigen die spezifische Verkabelung der Stellantriebe für die linke Variante des Verteilers.

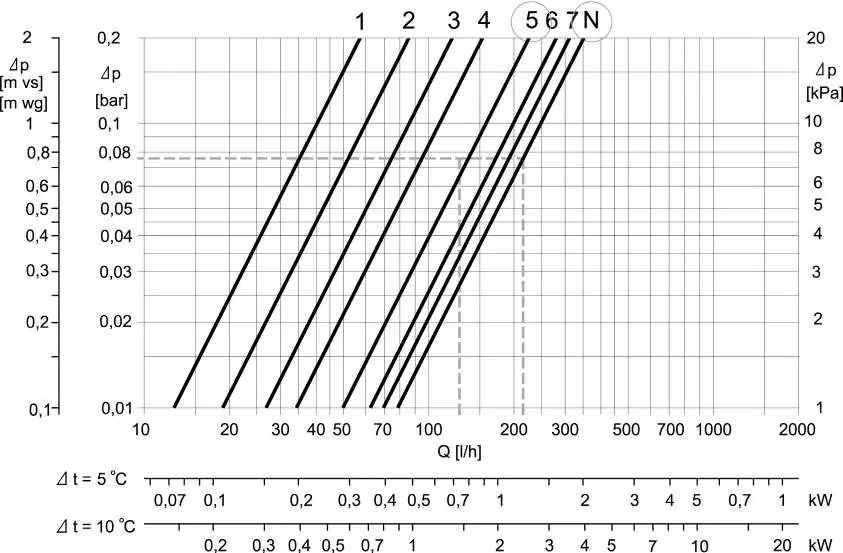

  • Das Diagramm auf Seite 6 zeigt die Voreinstellungskurven für den hydraulischen Abgleich am SSM-Verteiler.

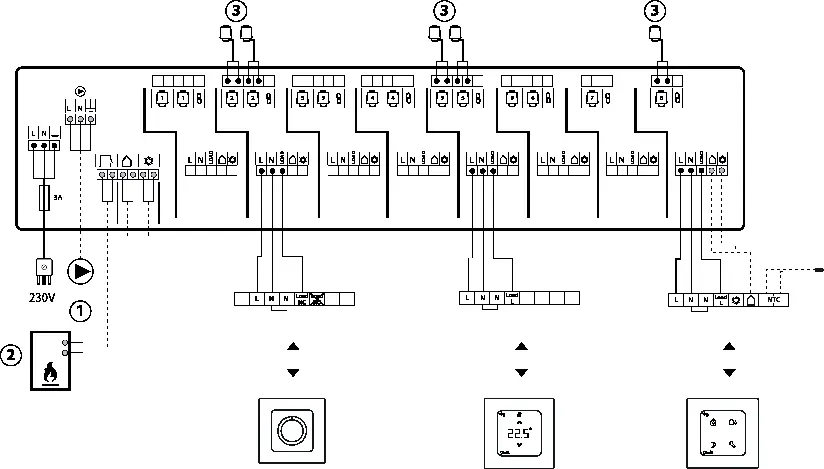

  • Die Zeichnung auf Seite 9 verdeutlicht den Anschluss von Pumpe, Wärmesignal und Stellantrieben am ICON Wiring Center.

Modellkompatibilität

  • UnoFloor Metering Comfort ist für 230V-Systeme ausgelegt.
  • UnoFloor Metering Control unterstützt die Kombination von drahtgebundenen und drahtlosen Thermostaten.
  • Die Steuerung über die Danfoss Ally App erfordert den Zukauf eines Ally Gateways.
