Reparatursatz für Danfoss EVRAT und EVRST Ventile 032F2343
Installationsanleitung für den Danfoss Reparatursatz 032F2343. Enthält Explosionszeichnungen und eine detaillierte Teileliste für die Wartung von EVRAT und EVRST Ventilen der Größe 10.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieser Reparatursatz mit der Codenummer 032F2343 ist speziell für die Wartung von Danfoss EVRAT und EVRST Ventilen der Größe 10 konzipiert. Die Anleitung dient als Referenz für den korrekten Austausch der internen Komponenten. Stellen Sie vor Beginn der Arbeiten sicher, dass das System drucklos ist und die Anlage sicher abgeschaltet wurde.
Explosionszeichnung und Montage

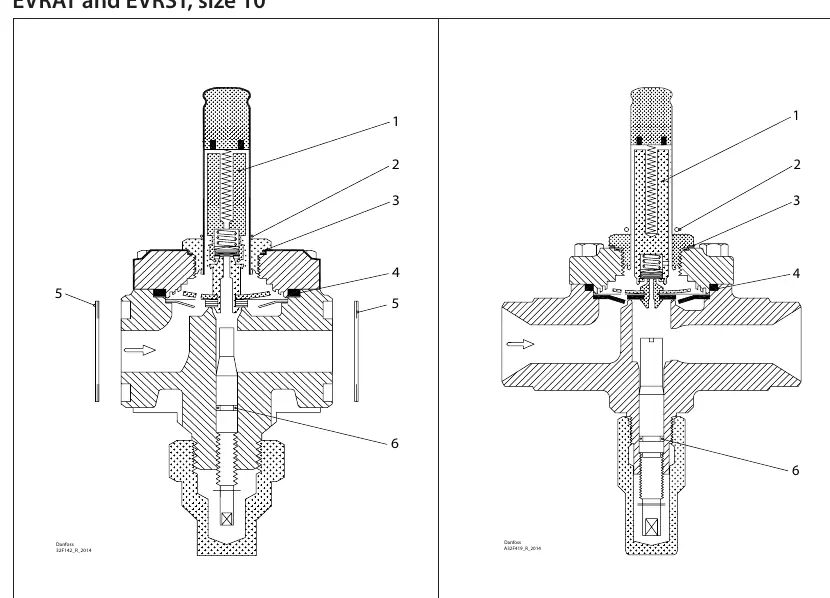

Die Anleitung enthält zwei detaillierte Explosionszeichnungen, die den Aufbau der Ventile EVRAT und EVRST darstellen. Die Zeichnungen zeigen die korrekte Reihenfolge der Montage der internen Bauteile (markiert mit den Nummern 1 bis 6). Achten Sie beim Zusammenbau genau auf die Ausrichtung der Dichtungen und Komponenten, wie in den Diagrammen dargestellt.
Teileliste und Spezifikationen

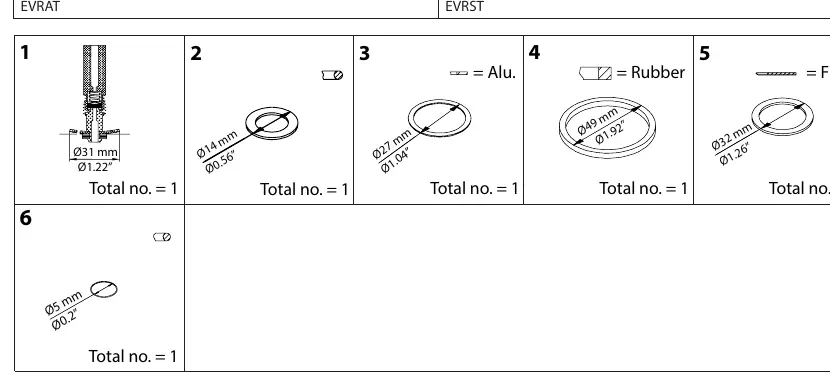

Der Reparatursatz umfasst 6 verschiedene Komponententypen. Achten Sie bei der Installation auf die Materialbeschaffenheit der Dichtungen, da diese für die Funktion entscheidend sind:
- Teil 1: Dichtung (Ø31 mm / Ø1.22")
- Teil 2: Dichtung (Ø14 mm / Ø0.56") - Material: Faser
- Teil 3: Dichtung (Ø27 mm / Ø1.04") - Material: Aluminium
- Teil 4: Dichtung (Ø49 mm / Ø1.92") - Material: Gummi
- Teil 5: Dichtung (Ø32 mm / Ø1.26") - Menge: 2 Stück
- Teil 6: Dichtung (Ø5 mm / Ø0.2")
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Montage
Überprüfen Sie, ob alle Dichtungen (1-6) korrekt positioniert sind und ob die Materialart (Alu, Gummi, Faser) an der richtigen Stelle verwendet wurde.
Falsche Teilezuordnung
Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Teileliste, um Verwechslungen zu vermeiden.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil vollständig drucklos ist.
- Entfernen Sie alle alten Dichtungsreste gründlich.
- Vergleichen Sie die neuen Teile mit der beiliegenden Teileliste.
- Prüfen Sie die Materialart der Dichtungen (Alu, Gummi, Faser) vor dem Einbau.
Technische Daten in der Praxis
- Materialkennzeichnung
- Die Dichtungen bestehen aus unterschiedlichen Materialien (Alu, Gummi, Faser), die für die Dichtigkeit des Ventils spezifisch sind.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die Montagepositionen der Teile 1 bis 6.
- Die Pfeile in den Zeichnungen geben die Durchflussrichtung und Montageorientierung an.
Modellkompatibilität
- Nur für EVRAT und EVRST Ventile der Größe 10.
