Installationsanleitung für Danfoss EVRA Inspektionskit 032F2326

Schnelle Anleitung und Teileübersicht für das Danfoss EVRA Inspektionskit (Größe 25). Enthält Explosionszeichnung und Materialliste der Ersatzteile.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe und Teileübersicht für das Danfoss Inspektionskit (Code 032F2326), das speziell für das EVRA-Ventil der Größe 25 entwickelt wurde. Es enthält eine Explosionszeichnung zur korrekten Zuordnung der Ersatzteile sowie eine detaillierte Auflistung der enthaltenen Komponenten.

Explosionszeichnung und Montage

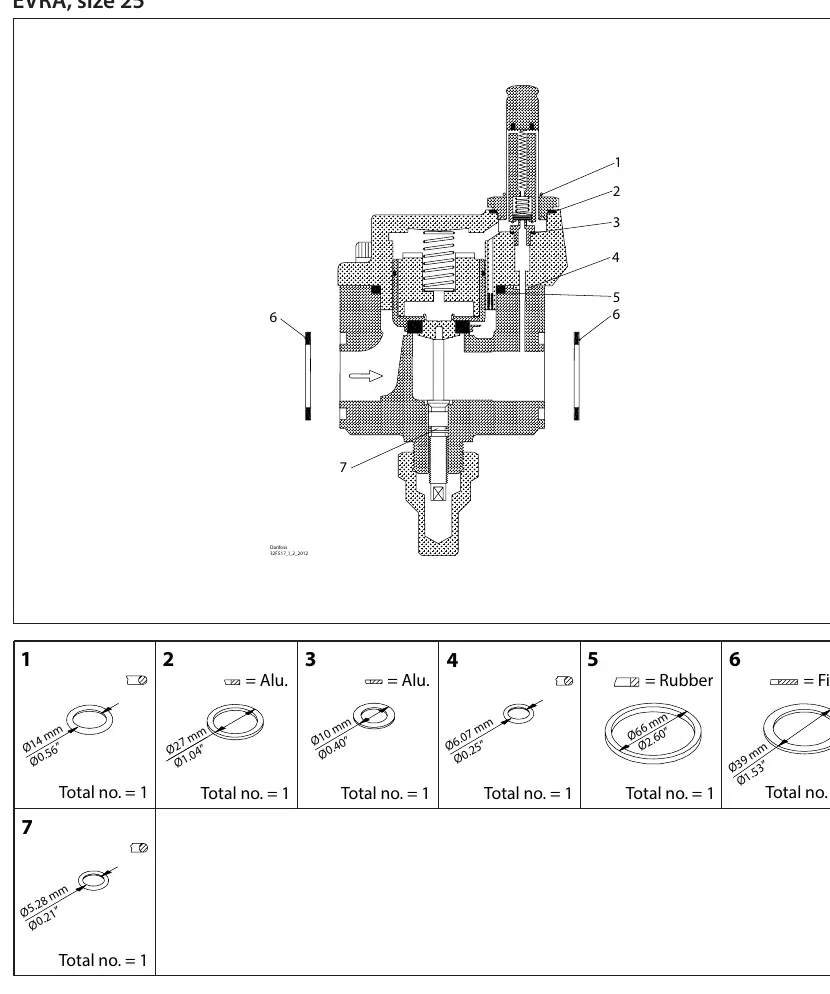

Die beiliegende Zeichnung zeigt das EVRA-Ventil im Querschnitt. Die nummerierten Positionen (1 bis 7) entsprechen den im Kit enthaltenen Ersatzteilen. Achten Sie bei der Montage auf die korrekte Positionierung der Dichtungen und Komponenten gemäß der Darstellung.

Explosionszeichnung des EVRA-Ventils mit nummerierten Ersatzteilen

Liste der Ersatzteile

Das Kit enthält folgende Komponenten:

Position 1: Dichtung (Ø14 mm)
Position 2: Dichtung (Ø27 mm, Alu)
Position 3: Dichtung (Ø10 mm, Alu)
Position 4: Dichtung (Ø6.07 mm)
Position 5: Dichtung (Ø66 mm, Gummi)
Position 6: Dichtung (Ø39 mm, Faser, 2 Stück)
Position 7: Dichtung (Ø5.28 mm)

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach Wartung

Überprüfen Sie, ob alle Dichtungen (Positionen 1-7) korrekt platziert wurden und ob die Materialtypen (Alu, Gummi, Faser) an den richtigen Stellen eingesetzt sind.

Falsche Teilezuordnung

Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Teileliste, um Verwechslungen zu vermeiden.

Vor der Verwendung

Stellen Sie sicher, dass das Ventilmodell EVRA Größe 25 vorliegt.
Überprüfen Sie den Inhalt des Kits anhand der Explosionszeichnung.
Stellen Sie sicher, dass die Ventilanlage drucklos und sicher vom System getrennt ist, bevor Sie mit dem Austausch der Teile beginnen.
