Bedienungsanleitung für Danfoss TWA-Z Thermischer Stellantrieb
Schnellstartanleitung für den Danfoss TWA-Z thermischen Stellantrieb. Erfahren Sie alles über die korrekte Montage, den elektrischen Anschluss für 24V/230V-Systeme sowie wichtige Sicherheitshinweise und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Danfoss TWA-Z ist ein thermischer Stellantrieb, der für die Steuerung von Ventilen (z. B. PICV) konzipiert ist. Vor der Installation ist es entscheidend, den Typ des Stellantriebs (NC - Normally Closed oder NO - Normally Open) zu identifizieren und die Spannungsversorgung (24V oder 230V) korrekt zu wählen. Der Stellantrieb darf nicht kopfüber montiert werden; die zulässigen Einbaulagen sind aufrecht oder horizontal.
Montage des Stellantriebs

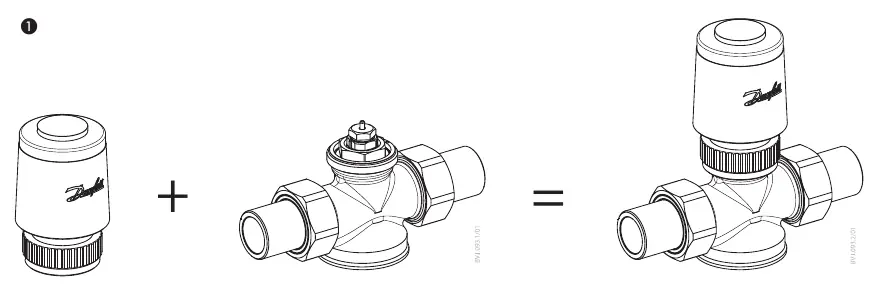

Die Montage erfolgt direkt auf das Ventil. Stellen Sie sicher, dass der Stellantrieb fest auf dem Ventilgehäuse sitzt. Der Prozess umfasst das Aufsetzen des Antriebs auf das Ventil und das Festziehen der Überwurfmutter. Achten Sie darauf, dass keine mechanische Spannung auf das Gehäuse ausgeübt wird.
Elektrischer Anschluss
Der elektrische Anschluss muss gemäß den Spezifikationen für die jeweilige Spannung erfolgen:
- 24V Version: Erfordert einen Class III Transformator (SELV).
- 230V Version: Erfordert eine Vorsicherung von maximal 3 A.
- Verkabelung: Die Anschlussdrähte sind blau und braun. Beachten Sie die spezifischen Schaltpläne für NC- und NO-Varianten, um die korrekte Funktion sicherzustellen.
Technische Daten und Sicherheit
- Schutzart: IP 41.
- Maximale Medientemperatur: 60 °C.
- Sicherheitshinweis: Das Gerät darf nicht im Hausmüll entsorgt werden. Es muss gemäß den lokalen Vorschriften für Elektro- und Elektronikaltgeräte recycelt werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Stellantrieb lässt sich nicht auf das Ventil schrauben
Prüfen Sie, ob das Ventil kompatibel ist (PICV) und ob der Stellantrieb gerade aufgesetzt wurde.
Stellantrieb reagiert nicht
Überprüfen Sie die Spannungsversorgung (24V oder 230V) und ob die Vorsicherung (bei 230V) ausgelöst hat.
Falsche Ventilfunktion (offen statt geschlossen)
Stellen Sie sicher, dass der richtige Typ (NC - Normally Closed oder NO - Normally Open) für Ihre Anwendung installiert wurde.
Vor der Verwendung
- Identifizieren Sie, ob Sie ein NC (Normally Closed) oder NO (Normally Open) Modell haben.
- Prüfen Sie die verfügbare Spannung (24V oder 230V) und stellen Sie sicher, dass der Transformator bzw. die Sicherung geeignet ist.
- Stellen Sie sicher, dass die Umgebungstemperatur und die Medientemperatur 60 °C nicht überschreiten.
- Prüfen Sie die Einbaulage: Der Antrieb darf nicht kopfüber montiert werden.
Technische Daten in der Praxis
- NC (Normally Closed)
- Das Ventil ist im stromlosen Zustand geschlossen.
- NO (Normally Open)
- Das Ventil ist im stromlosen Zustand geöffnet.
- Class III (SELV)
- Schutzkleinspannung, erforderlich für die 24V-Variante.
Abbildungen und Diagramme

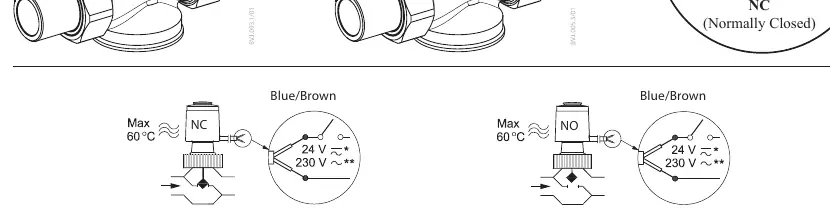

- Die Schaltpläne zeigen die Verkabelung für NC- und NO-Typen mit den entsprechenden Anschlüssen für 24V und 230V.

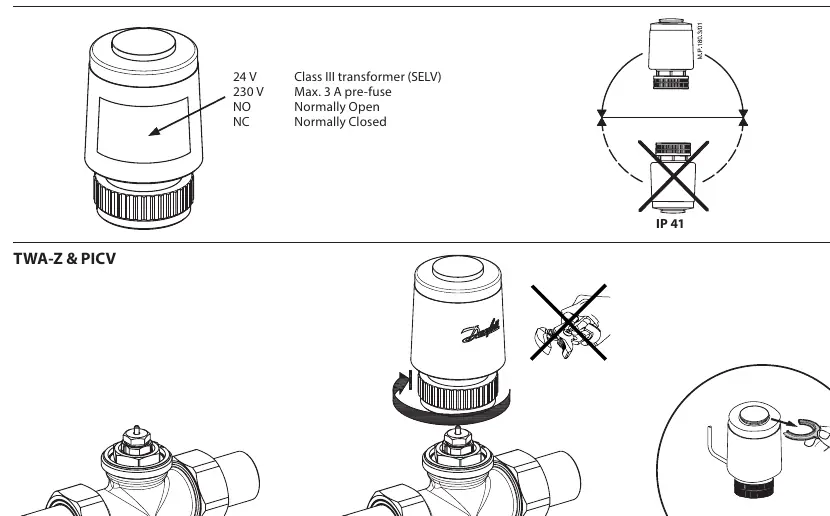

- Die Montagegrafiken verdeutlichen die korrekte Ausrichtung des Stellantriebs auf dem Ventil.
Modellkompatibilität
- Geeignet für den Einsatz mit PICV-Ventilen.
- Nicht für die Montage in kopfüber hängender Position geeignet.
