Wandmontagesockel Danfoss 087R9519 für ECL Comfort 200/300
Montageanleitung für den Danfoss 087R9519 Wandmontagesockel. Erfahren Sie, wie Sie den Sockel an der Wand, auf einer DIN-Schiene oder in einem Schaltschrank montieren und die Verkabelung für ECL Comfort 200/300 vornehmen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die Installation des Wandmontagesockels 087R9519 für die Regler der Serie ECL Comfort 200 und 300. Der Sockel dient als Basis für die elektrische Verbindung und die mechanische Befestigung des Reglers. Stellen Sie vor Beginn der Arbeiten sicher, dass die Spannungsversorgung unterbrochen ist und die gewählte Montageart für Ihre Umgebung geeignet ist.

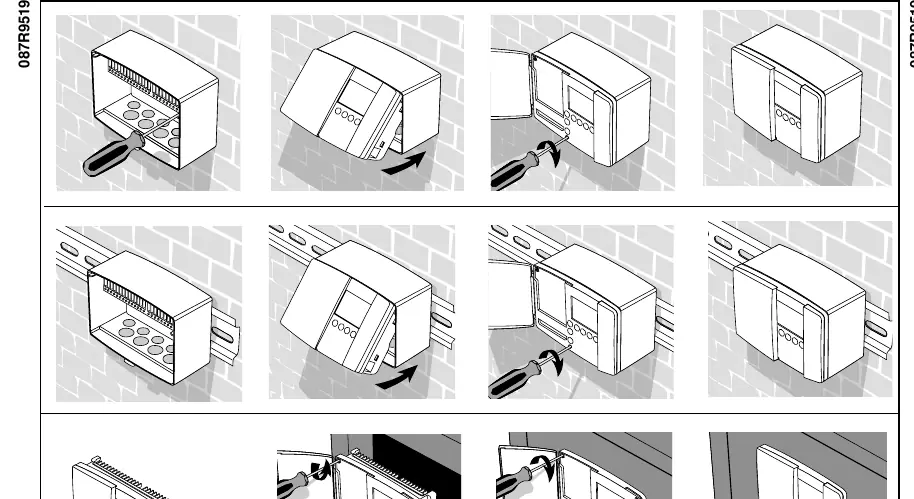

Montagearten
Der Wandmontagesockel unterstützt drei verschiedene Installationsmethoden:
- Wandmontage: Der Sockel wird direkt mit Schrauben an der Wand befestigt.
- DIN-Schienen-Montage: Der Sockel kann auf einer standardmäßigen DIN-Schiene eingerastet werden.
- Schaltschrankmontage: Der Sockel ist für den Einbau in Schalttafeln oder Schaltschränke ausgelegt.
Die Montage erfolgt durch einfaches Aufsetzen und Einrasten des Reglers auf den Sockel. Achten Sie darauf, dass der Regler fest sitzt und die elektrischen Kontakte korrekt verbunden sind.
Verkabelung und Anschlüsse

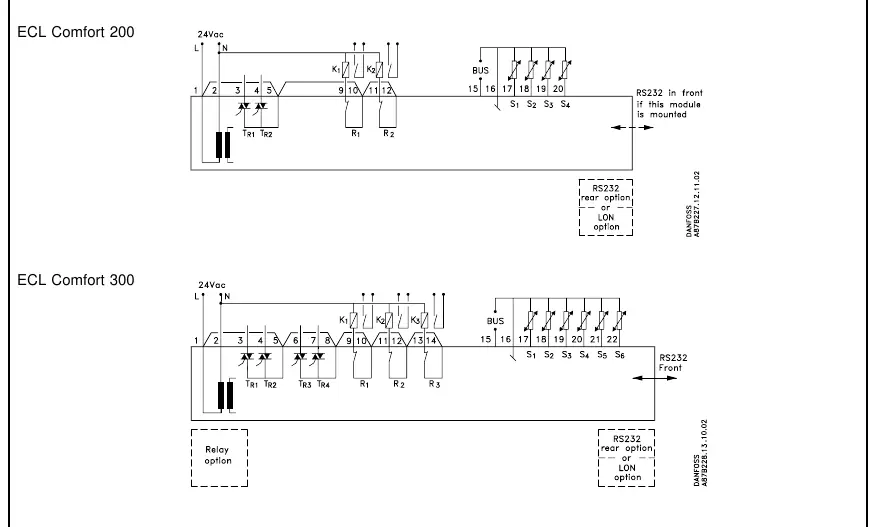

Die Verkabelung unterscheidet sich je nach Versorgungsspannung des Reglers (230V AC oder 24V AC) und dem Modell (ECL Comfort 200 oder 300). Beachten Sie die entsprechenden Schaltpläne:
- 230V AC: Anschluss für L (Phase) und N (Neutralleiter) sowie die Klemmen für Sensoren (S1-S6) und Relais (R1-R3).
- 24V AC: Anschluss für die 24V-Versorgung sowie die entsprechenden Klemmen für Sensoren und Relais.
- Zusatzmodule: Die Schaltpläne zeigen zudem die Anschlussmöglichkeiten für RS232-Module oder LON-Optionen, sofern diese installiert sind.
Technische Abmessungen
Der Sockel hat eine kompakte Bauform. Die genauen Abmessungen (in mm) sind in den technischen Zeichnungen auf der ersten Seite der Anleitung dargestellt. Diese Informationen sind wichtig, um den erforderlichen Platzbedarf im Schaltschrank oder an der Wand zu planen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Regler rastet nicht ein
Prüfen Sie, ob der Sockel korrekt auf der DIN-Schiene sitzt oder ob Hindernisse die mechanische Verbindung blockieren.
Keine Spannungsversorgung
Überprüfen Sie die Verkabelung an den Klemmen L und N gemäß dem spezifischen Schaltplan für 230V AC oder 24V AC.
Vor der Verwendung
- Spannungsversorgung (230V AC oder 24V AC) identifizieren
- Montageort auf Eignung prüfen (Wand, DIN-Schiene oder Schaltschrank)
- Schaltplan für das spezifische Modell (ECL Comfort 200 oder 300) bereithalten
- Sicherstellen, dass die Stromzufuhr während der Installation unterbrochen ist
Technische Daten in der Praxis
- 230V AC / 24V AC
- Die Versorgungsspannung des Reglers muss zwingend mit der gewählten Ausführung übereinstimmen.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die Klemmenbelegung für die Stromversorgung sowie für die Ein- und Ausgänge.
- Unterscheidung zwischen ECL Comfort 200 (weniger Anschlüsse) und ECL Comfort 300 (mehr Anschlüsse) beachten.
Modellkompatibilität
- Der Sockel 087R9519 ist spezifisch für die ECL Comfort 200 und 300 Serie ausgelegt.
