Reparaturset-Anleitung für Danfoss TEA und TEAT Ventile

Erfahren Sie, wie Sie das Danfoss Reparaturset für TEA und TEAT Ventile (Größe 20 und 85) korrekt installieren. Enthält Drehmomentangaben und eine Übersicht der Dichtungskomponenten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

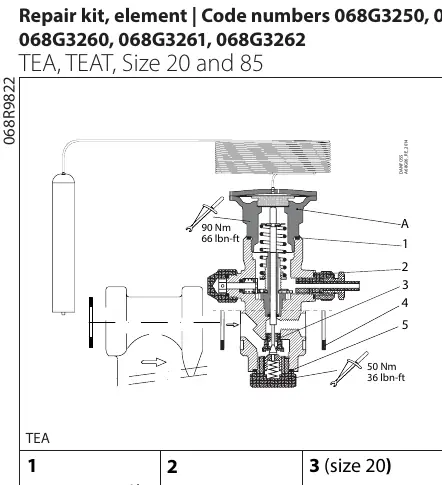

Explosionsansicht des TEA-Ventils mit Drehmomentangaben

Seite 1

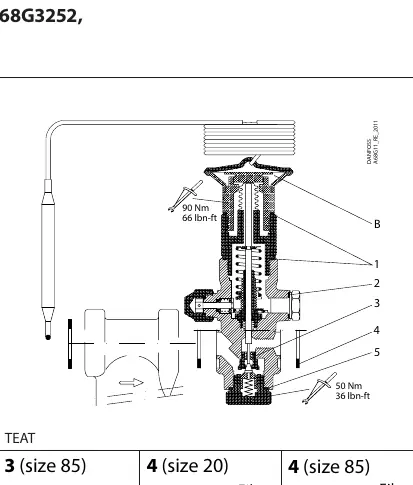

Explosionsansicht des TEAT-Ventils mit Drehmomentangaben

Seite 1

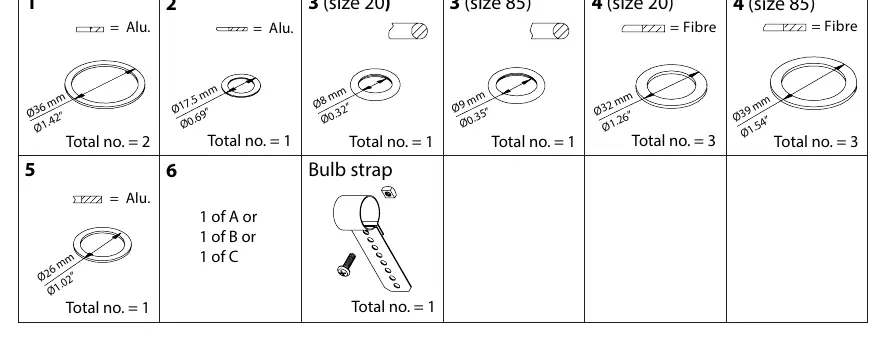

Übersicht der Dichtungskomponenten und deren Spezifikationen

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für das Reparaturset der Danfoss TEA und TEAT Ventile (Größe 20 und 85). Es enthält technische Zeichnungen zur Montage sowie eine detaillierte Aufstellung der benötigten Dichtungskomponenten und Drehmomentvorgaben.

Montage und Drehmomente

Bei der Montage der Ventilelemente sind spezifische Drehmomente einzuhalten, um die Dichtigkeit und Funktion zu gewährleisten:

Oberes Verschraubungselement: 90 Nm (66 lbn-ft)
Unteres Verschraubungselement: 50 Nm (36 lbn-ft)

Teileübersicht

Das Reparaturset enthält verschiedene Dichtungen, die je nach Ventilgröße (20 oder 85) variieren:

Position 1: Alu-Dichtung, Ø36 mm (2 Stück)
Position 2: Alu-Dichtung, Ø17,5 mm (1 Stück)
Position 3 (Größe 20): Ø8 mm (1 Stück)
Position 3 (Größe 85): Ø9 mm (1 Stück)
Position 4 (Größe 20): Faser-Dichtung, Ø32 mm (3 Stück)
Position 4 (Größe 85): Faser-Dichtung, Ø39 mm (3 Stück)
Position 5: Alu-Dichtung, Ø26 mm (1 Stück)
Position 6: 1 von A, B oder C
Bulb strap: 1 Stück

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Montage

Überprüfen Sie, ob die Drehmomentvorgaben von 90 Nm (oben) und 50 Nm (unten) eingehalten wurden und ob die Dichtungen korrekt positioniert sind.

Vor der Verwendung

Stellen Sie sicher, dass das richtige Reparaturset für die Ventilgröße (20 oder 85) vorliegt.
Identifizieren Sie den Ventiltyp (TEA oder TEAT).
Verwenden Sie einen Drehmomentschlüssel für die Montage.
Prüfen Sie die Vollständigkeit der Dichtungen gemäß der Teileübersicht.
