Bedienungsanleitung für Danfoss Ejector Controller EKE 80
Schnellstartanleitung und technisches Handbuch für den Danfoss Ejector Controller EKE 80. Erfahren Sie alles über Installation, elektrische Anschlüsse, Schnittstellen, Konfiguration und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Danfoss Ejector Controller EKE 80 ist ein spezialisiertes Steuergerät für HP/LP-Ejektoren und modulierende Regelventile. Er dient dazu, den MT-Saugdruck zu optimieren und dadurch den Energieverbrauch zu senken. Das Gerät ist für den professionellen Einsatz konzipiert und darf nur von qualifiziertem Personal installiert und gewartet werden.
Produktbeschreibung und Anwendung
Der EKE 80 empfängt Eingangssignale von Danfoss-Controllern (AK-PC 782A/AK-PC 782B) oder einer SPS. Er ist sowohl für neue Anlagen als auch für Nachrüstungen geeignet. Das Gerät verfügt über ein LCD-Display zur Überwachung und Konfiguration.
Installation und Montage
- Montageposition: Die empfohlene Montageposition ist vertikal.
- Umgebungsbedingungen: Das Gerät darf nicht in Umgebungen mit korrosiven Gasen, starken Vibrationen, extremen Temperaturschwankungen oder hoher Feuchtigkeit (>90% RH) installiert werden.
- Schutzart: IP40 (nur auf der Frontabdeckung).
- Elektrische Sicherheit: Das Gerät muss in einem Schaltschrank montiert werden, in dem keine spannungsführenden Teile zugänglich sind.
Elektrische Anschlüsse
Die Verkabelung muss bei getrennter Stromversorgung erfolgen. Achten Sie auf die korrekte Verwendung von Kabelenden für die Schraubklemmen. Nach dem Festziehen der Schrauben sollten die Kabel leicht gezogen werden, um den festen Sitz zu prüfen.
Verkabelungshinweise
- Trennen Sie Sonden- und Digitaleingangskabel von induktiven Lasten und Stromkabeln, um elektromagnetische Störungen zu vermeiden.
- Vermeiden Sie spiralförmige Kabelführungen um Stromgeräte.
- Verwenden Sie für die Datenkommunikation geeignete Kabel gemäß der Anleitung "MCX hardware network specification".

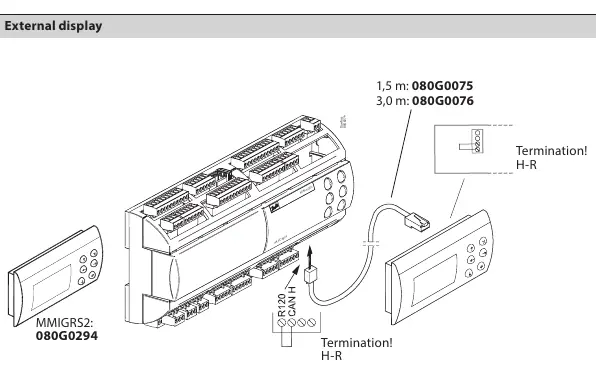

Benutzeroberfläche und Einstellungen
Das Gerät verfügt über ein LCD-Display (128 x 64 Punkte). Kontrast und Helligkeit können angepasst werden:
- Schalten Sie das Gerät ein.
- Drücken und halten Sie gleichzeitig die Tasten Enter und X, um das BIOS-Menü aufzurufen.
- Wählen Sie das Menü DISPLAY.
- Verwenden Sie die Pfeiltasten (UP/DOWN), um Kontrast oder Helligkeit anzupassen.
Technische Daten
- Versorgungsspannung: 21–265 V AC (50/60 Hz) oder 40–230 V DC.
- Leistungsaufnahme: Maximal 15 W.
- Schnittstellen: CANbus, USB (Device/Host), RS485, Ethernet.
- Betriebstemperatur (CE): -20 bis +60 °C.
Sicherheit und Wartung
Das Gerät darf nicht als Sicherheitsvorrichtung verwendet werden. Alle Wartungsarbeiten müssen bei vollständig getrennter Stromversorgung durchgeführt werden. Berühren Sie keine elektronischen Komponenten auf der Platine, um elektrostatische Entladungen zu vermeiden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Display-Kontrast oder Helligkeit ist nicht optimal
Rufen Sie das BIOS-Menü auf (Enter + X gleichzeitig drücken), navigieren Sie zum Menü DISPLAY und passen Sie die Werte mit den Pfeiltasten an.
Elektromagnetische Störungen bei Sensoren
Verkürzen Sie die Wege der Sonden- und Digitaleingangskabel. Führen Sie diese nicht in Spiralen um Stromkabel und halten Sie Abstand zu induktiven Lasten.
Multi-Ejector-Steuerung funktioniert nicht
Für Multi-Ejectoren ist ein externes Solid-State-Relais erforderlich, das Leckstromunterdrückung bietet und mindestens 2 A für 110 V und 230 V Spulen unterstützt.
Vor der Verwendung
- Gerät vertikal montieren.
- Spannungsversorgung vor Anschluss trennen.
- Geeignete Kabelenden für Schraubklemmen verwenden.
- Sicherstellen, dass die Versorgungsspannung 21-265 V AC oder 40-230 V DC beträgt.
- Kabel nach dem Festziehen leicht ziehen, um festen Sitz zu prüfen.
Technische Daten in der Praxis
- Versorgungsspannung
- 21-265 V AC (50/60 Hz) oder 40-230 V DC.
- Betriebstemperatur (CE)
- -20 bis +60 °C.
- Leistungsaufnahme
- Maximal 15 W.
Abbildungen und Diagramme

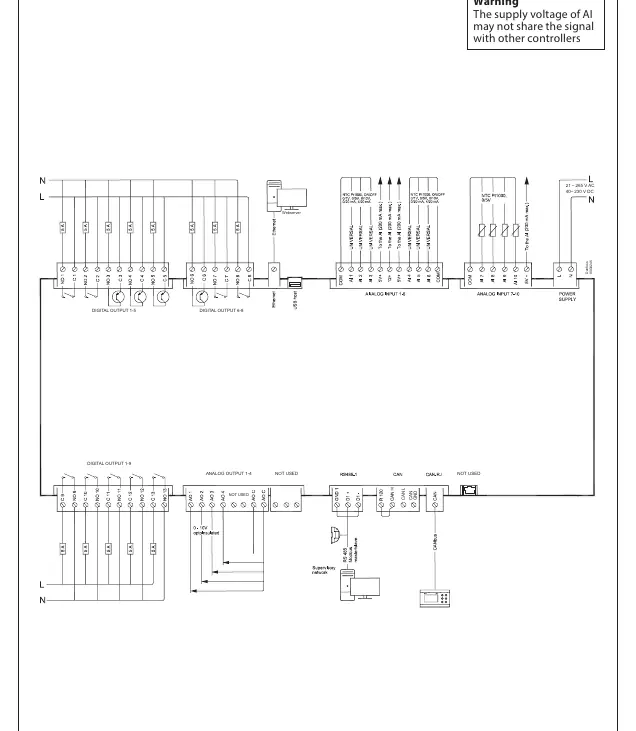

- Anschlussübersicht (Unterseite): Zeigt Stromversorgung, CAN, RS485, Ethernet und USB-Anschlüsse.

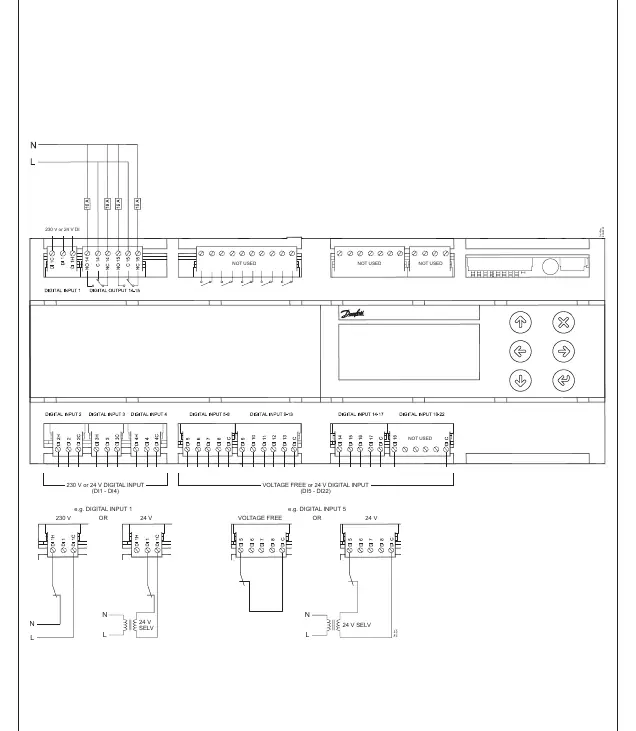

- Anschlussübersicht (Oberseite): Zeigt Digitaleingänge und Analogausgänge.
Modellkompatibilität
- Kompatibel mit Danfoss AK-PC 782A/AK-PC 782B oder PLC.
- Ejectoren 5-8 erfordern ein Erweiterungsmodul.
