Installationsanleitung für Danfoss Zigbee Module 088N2108
Detaillierte Installationsanleitung für das Danfoss Zigbee Module (088N2108). Erfahren Sie, wie Sie das Modul montieren, in das Zigbee-Netzwerk einbinden, LED-Statusanzeigen interpretieren und Fehler beheben.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation und Inbetriebnahme des Danfoss Zigbee-Moduls für den Danfoss Icon™ Master Controller. Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und +40°C liegt. Das Modul ist für die Zigbee 3.0-Kommunikation ausgelegt.
Platzierung
Das Modul muss in einer Umgebung mit einer Temperatur zwischen 0°C und +40°C installiert werden. Vermeiden Sie Orte, die nicht für den Betrieb geeignet sind.

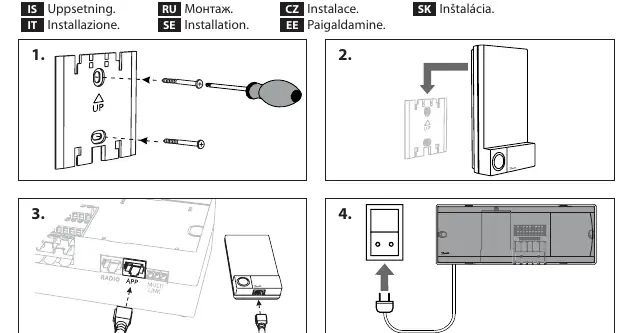

Installation
- Montieren Sie die Halterung an der Wand.
- Setzen Sie das Modul auf die Halterung.
- Verbinden Sie das Modul mit dem Master Controller.
- Schließen Sie die Stromversorgung an.

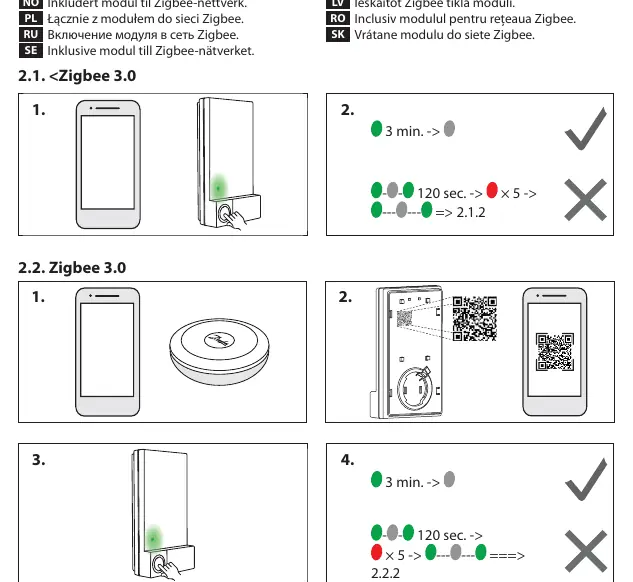

Einbindung in das Zigbee-Netzwerk
Die Einbindung erfolgt über das Zigbee 3.0-Protokoll. Befolgen Sie die Schritte in der App, um das Modul zum Netzwerk hinzuzufügen. Achten Sie auf die LED-Signale, die den Status der Einbindung anzeigen.
Ping-Test
Ein Ping-Test kann vom Zigbee-Modul aus durchgeführt werden, um die Verbindung zu überprüfen. Dies hilft festzustellen, ob das Modul korrekt mit dem Netzwerk kommuniziert.
LED-Blinkmuster
Die LED-Anzeige am Modul gibt Auskunft über den aktuellen Status:
- Grün blinkend: Bereit zur Aufnahme/Einbindung.
- Rot: Fehler oder fehlende Unterstützung durch den Master Controller.
- Gelb: Firmware-Update läuft (nicht trennen).
Fehlerbehebung und Wartung
Bei Verbindungsverlust zum Zigbee-Netzwerk prüfen Sie die Signalstärke und die Verbindung zum Master Controller. Während eines Firmware-Updates darf die Verbindung nicht unterbrochen werden. Weitere Informationen finden Sie im Installationshandbuch des Danfoss Icon™ 24V Master Controllers.
Werksreset
Um das Zigbee-Modul auf die Werkseinstellungen zurückzusetzen, führen Sie den Reset-Vorgang gemäß den Abbildungen in der Anleitung durch. Dies löscht alle gespeicherten Netzwerkkonfigurationen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verbindungsverlust zum Zigbee-Netzwerk
Prüfen Sie die Verbindung und führen Sie ggf. einen Ping-Test durch.
Master Controller unterstützt das Modul nicht
Stellen Sie sicher, dass Ihr Master Controller kompatibel ist und die Firmware aktuell ist.
Firmware-Update unterbrochen
Trennen Sie das Gerät während eines Updates niemals vom Strom.
Vor der Verwendung
- Umgebungstemperatur zwischen 0°C und +40°C prüfen
- Kompatibilität des Master Controllers sicherstellen
- Zigbee-Netzwerk für die Einbindung bereitstellen
- Installationshandbuch des Master Controllers bereithalten
Technische Daten in der Praxis
- Temperaturbereich
- 0°C bis +40°C für den sicheren Betrieb.
Abbildungen und Diagramme
- Schritt 1-4 zeigen die physische Montage und den Anschluss an den Master Controller.
- Die LED-Muster-Sektion erklärt die verschiedenen Statusanzeigen.
Modellkompatibilität
- Nur für Danfoss Icon™ Master Controller geeignet.
