Bedienungsanleitung für Danfoss Optyma Plus Steuereinheit 084B8080

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellstartanleitung für die Danfoss Optyma Plus Steuereinheit (Modell 084B8080). Es beschreibt die grundlegenden Schritte zur Inbetriebnahme, Konfiguration und Aktivierung der Steuereinheit. Bitte beachten Sie, dass dies eine Zusammenfassung ist; für detaillierte Informationen konsultieren Sie bitte die vollständige Dokumentation der Verflüssigungseinheit.

Bedienung der Steuereinheit

Die Steuereinheit verfügt über drei Tasten an der Vorderseite: eine obere, eine zentrale und eine untere Taste. Die obere und untere Taste dienen zur Navigation durch das Menü und zur Änderung von Werten. Die zentrale Taste wird verwendet, um auf Parameter zuzugreifen und Werte zu bestätigen.

Entfernen der DI1-Klemme

Um die Steuereinheit zu konfigurieren, muss die DI1-Klemme entfernt werden, da diese als externe Hard-Wired-Verbindung für den Stopp/Start-Befehl fungiert.

1. Schalten Sie die Stromversorgung der Verflüssigungseinheit über den Schalter aus.
2. Öffnen Sie die Scharniertür der Einheit und entfernen Sie die zwei Schrauben an der Abdeckplatte, um Zugriff auf die Klemmen zu erhalten.
3. Entfernen Sie die DI1-Klemme.
4. Schalten Sie die Stromversorgung wieder ein.

Einstellungen und Konfiguration

Um in den Einstellungsmodus zu gelangen, halten Sie die obere Taste für 5 Sekunden gedrückt, bis 'r05' auf dem Display erscheint.

Deaktivierung der Funktionalitäten

Navigieren Sie zu Parameter 'r12' und setzen Sie den Wert auf '0', um die Steuereinheit zu deaktivieren. Bestätigen Sie mit der zentralen Taste.

Kältemittelauswahl

Navigieren Sie zu Parameter 'o30'. Wählen Sie den entsprechenden Wert für Ihr Kältemittel aus der Tabelle (z.B. R134a = 3, R404A = 19, R513A = 36) und bestätigen Sie mit der zentralen Taste.

Einstellung des Verflüssigungseinheit-Typs

Navigieren Sie zu Parameter 'c33'. Hier kann der Pump-Down-Abschaltwert eingestellt werden (z.B. 0,9 bar für R513A bei Scroll-Kompressoren). Bestätigen Sie mit der zentralen Taste.

Aktivierung der Steuereinheit

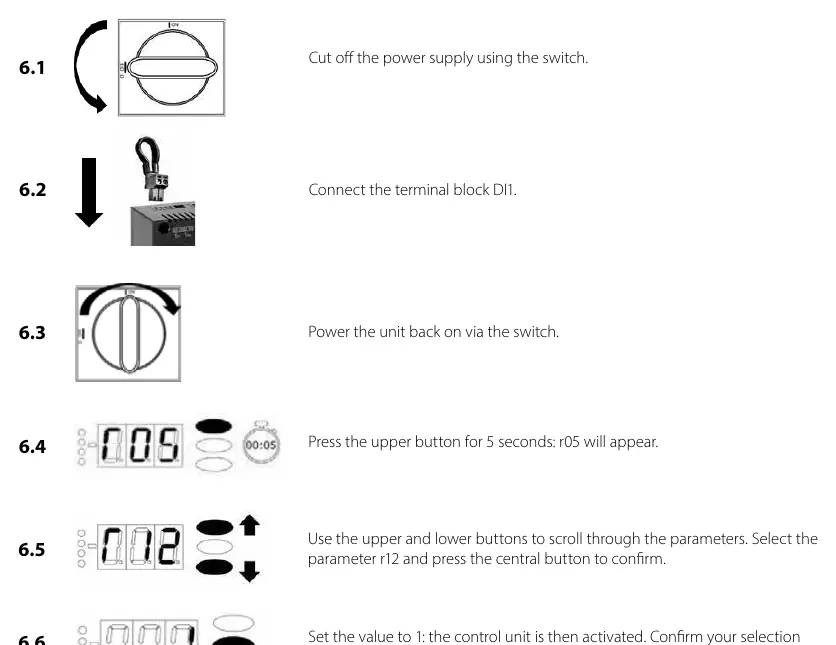

Nach Abschluss der Konfiguration muss die Steuereinheit wieder aktiviert werden:

1. Schalten Sie die Stromversorgung aus.
2. Verbinden Sie die DI1-Klemme wieder.
3. Schalten Sie die Stromversorgung ein.
4. Halten Sie die obere Taste für 5 Sekunden gedrückt, bis 'r05' erscheint.
5. Navigieren Sie zu Parameter 'r12' und setzen Sie den Wert auf '1'.
6. Bestätigen Sie mit der zentralen Taste. Die Einheit ist nun betriebsbereit.

Besonderheiten für Optyma Plus INVERTER

Wenn Sie ein Inverter-Modell verwenden, nutzen Sie zusätzlich den Parameter 'r23', um den Verdampfungsdruck einzustellen. Dieser Wert basiert auf der Verdampfungstemperatur (Taupunkt). Beispiel: Bei einer Verdampfungstemperatur von -10°C stellen Sie den Wert auf -10.
