Installationsanleitung für Danfoss IPS 8 Erweiterungsmodul 080G5040
Erfahren Sie, wie Sie das Danfoss IPS 8 Erweiterungsmodul (080G5040) installieren, verdrahten und konfigurieren. Detaillierte Anleitung zu Anschlüssen, Relais-Spezifikationen und Einstellungen am MCX15B2 Controller.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Danfoss IPS 8 Erweiterungsmodul (080G5040) ist ein Erweiterungsmodul für den MCX15B2 Controller. Es bietet 8 zusätzliche digitale Ausgänge, die als Spülpunkte (Purge Points) verwendet werden können. Die Kommunikation zwischen dem Modul und dem Hauptcontroller erfolgt ausschließlich über den CANbus.
Installation und Verkabelung
Das Modul ist für die Montage auf einer DIN-Schiene (gemäß EN 60715) vorgesehen. Die Anschlüsse befinden sich an der Unterseite des Geräts:
- Stromversorgung: Unterstützt 20–60 V DC und 24 V AC ± 15% (50/60 Hz).
- CANbus: Anschluss für die Kommunikation mit dem MCX15B2 Controller.
- Digitale Ausgänge: 8 Relais-Ausgänge für externe Lasten.
Verwenden Sie für alle Anschlüsse Kabel mit einem Querschnitt von 0,2–2,5 mm² und einem Rastermaß von 5 mm.
Technische Daten
Das Gehäuse besteht aus selbstverlöschendem Kunststoff (V0 gemäß IEC 60695-11-10). Die Schutzart beträgt IP40 (nur Frontabdeckung). Die Betriebstemperatur liegt je nach Zertifizierung zwischen -20 °C und 60 °C (CE) bzw. 0 °C und 55 °C (UL).
Relais-Spezifikationen
- C1-NO1, C2-NO2: Hochstrom-Relais (16 A), geeignet für hohe Einschaltströme (80 A für 20 ms).
- C5-NO5, C6-NO6: Standard-Relais (8 A).
- C3-NC3 bis C8-NC8: Wechsler-Relais (8 A).
Konfiguration am Hauptcontroller
Alle Einstellungen werden direkt am MCX15B2 Controller vorgenommen. Für den Zugriff ist das Passwort 200 erforderlich.
Aktivierung des Erweiterungsmoduls
- Navigieren Sie zu: Main Menu → Start → Main switch OFF.
- Login mit Passwort 200.
- General → Expansion settings → Yes.
Anzahl der Spülpunkte ändern
- Navigieren Sie zu: Main Menu → Start → Main switch OFF.
- Login mit Passwort 200.
- Parameters → Unit config → Valve settings → Max PP.
Digitale Ausgänge rekonfigurieren
Beispiel für die Zuweisung von DO23 als Ventil 16:
- Navigieren Sie zu: Main Menu → Start → Main switch OFF.
- Login mit Passwort 200.
- Input/output → I/O Configuration → Valve settings → Digital output → Digital output 23 → Valve 16.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Modul wird nicht erkannt
Überprüfen Sie die CANbus-Verkabelung und stellen Sie sicher, dass die Adressierung (ID 125) korrekt ist.
Relais schaltet nicht oder defekt
Prüfen Sie, ob die Last innerhalb der Spezifikationen liegt (resistiv vs. induktiv) und ob die Zyklenzahl überschritten wurde.
Vor der Verwendung
- Stellen Sie sicher, dass ein kompatibler MCX15B2 Controller vorhanden ist.
- Prüfen Sie die Spannungsversorgung (20–60 V DC oder 24 V AC).
- Führen Sie die CANbus-Verkabelung gemäß Schaltplan durch.
- Stellen Sie sicher, dass die DIN-Schienen-Montage korrekt erfolgt ist.
- Halten Sie das Passwort 200 für die Konfiguration bereit.
Technische Daten in der Praxis
- Relais C1-C2
- Hochstrom-Relais (16 A) für hohe Einschaltströme (80 A).
- Relais C3-C8
- Standard-Relais (8 A) für allgemeine Lasten.
- Schutzart IP40
- Nur für die Frontabdeckung; das Gerät muss in einem geschützten Gehäuse installiert werden.
Abbildungen und Diagramme

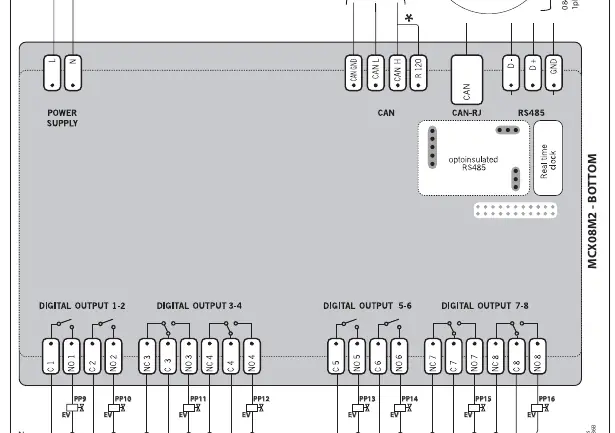

- Das Diagramm auf Seite 2 zeigt die Belegung der Anschlüsse für Stromversorgung, CANbus und die digitalen Ausgänge (Relais).

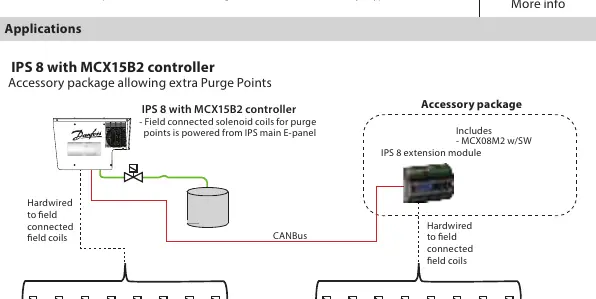

- Die Applikationszeichnung auf Seite 1 verdeutlicht die Verbindung zwischen dem MCX15B2 Controller und dem IPS 8 Modul via CANbus.
Modellkompatibilität
- Erfordert zwingend einen MCX15B2 Controller als Hauptsteuerung.
- Kommunikation erfolgt ausschließlich über CANbus.
