Bedienungsanleitung für Danfoss EKC 102C1 Temperaturregler
Schnelle Anleitung für den Danfoss EKC 102C1 Temperaturregler. Erfahren Sie, wie Sie Parameter einstellen, Abtauvorgänge steuern, Alarme interpretieren und das Gerät konfigurieren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Danfoss EKC 102C1 ist ein Temperaturregler für Kälteanwendungen. Die Regelung startet automatisch, sobald die Spannungsversorgung (230 V a.c.) angeschlossen ist. Vor der Inbetriebnahme sollten die Werkseinstellungen überprüft und bei Bedarf an die spezifische Anwendung angepasst werden.
Bedienung und Tasten
Das Gerät wird über drei Tasten an der Vorderseite bedient:
- Menü einstellen: Drücken Sie die obere Taste, bis ein Parameter erscheint. Wählen Sie mit der oberen oder unteren Taste den gewünschten Parameter aus. Drücken Sie die mittlere Taste, um den Wert anzuzeigen. Ändern Sie den Wert mit der oberen oder unteren Taste und bestätigen Sie mit der mittleren Taste.
- Temperatur einstellen: Drücken Sie die mittlere Taste, bis der Temperaturwert angezeigt wird. Ändern Sie den Wert mit der oberen oder unteren Taste und bestätigen Sie mit der mittleren Taste.
- Abtauung manuell starten/stoppen: Halten Sie die untere Taste für ca. 4 Sekunden gedrückt.
- Temperatur am zweiten Fühler anzeigen: Drücken Sie kurz die untere Taste.
- Alarmcode anzeigen: Drücken Sie kurz die obere Taste.
Status- und Alarmcodes
Das Display zeigt verschiedene Codes an, um den Betriebszustand oder Fehler zu signalisieren:
- Statuscodes: S0 (Regelung aktiv), S2 (Kompressor ON-Zeit), S3 (Kompressor OFF-Zeit), S14 (Abtauung aktiv), -d- (Abtauung läuft).
- Alarmcodes: A1 (Hochtemperatur), A2 (Tieftemperatur), A4 (Tür-Alarm), A45 (Standby-Modus).
- Fehlercodes: E1 (Reglerfehler), E27 (S5 Fühlerfehler), E29 (Sair Fühlerfehler).
Werkseinstellungen wiederherstellen
Falls das Gerät auf die Werkseinstellungen zurückgesetzt werden muss:
- Unterbrechen Sie die Spannungszufuhr zum Regler.
- Halten Sie die obere und untere Taste gleichzeitig gedrückt.
- Schalten Sie die Spannungszufuhr wieder ein, während Sie die Tasten weiterhin gedrückt halten.
Technische Hinweise
Der Regler unterstützt verschiedene Sensortypen (Pt 1000, Ptc 1000, NTC-M2020), die über den Parameter o06 konfiguriert werden können. Achten Sie bei der Installation auf die korrekte Verdrahtung gemäß Schaltplan, insbesondere bei der Nutzung des Digitaleingangs (DI1) und der Relaisausgänge.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Display zeigt E1
Fehler im Regler. Überprüfen Sie die Spannungsversorgung und ggf. den Austausch des Geräts.
Display zeigt E27
S5 Sensor Fehler. Überprüfen Sie den Anschluss und den Widerstand des S5-Sensors.
Display zeigt E29
Sair Sensor Fehler. Überprüfen Sie den Anschluss und den Widerstand des Sair-Sensors.
Display blinkt schnell
Ein Alarm ist aktiv. Drücken Sie kurz die obere Taste, um den Alarmcode zu sehen.
Vor der Verwendung
- Spannungsversorgung (230 V a.c.) prüfen.
- Sensortyp (Pt/PTC/NTC) in Parameter o06 korrekt einstellen.
- Verkabelung gemäß Schaltplan auf Seite 1 prüfen.
- Werkseinstellungen prüfen und bei Bedarf anpassen.
- Sicherstellen, dass die maximale Last der Relais nicht überschritten wird.
Technische Daten in der Praxis
- r01 (Differenz)
- Hysterese für die Temperaturregelung (Schaltabstand).
- d01 (Abtau-Methode)
- 0=keine, 1=natürlich, 2=Gas.
- o02 (DI1 Funktion)
- Konfiguration des Digitaleingangs: 1=Tür-Alarm, 2=Abtau-Start, 3=Hauptschalter, 4=Nachtbetrieb.
- o71 (Relais 2 Funktion)
- 1=Abtauung, 2=Alarmrelais, 3=Ablaufventil.
Abbildungen und Diagramme

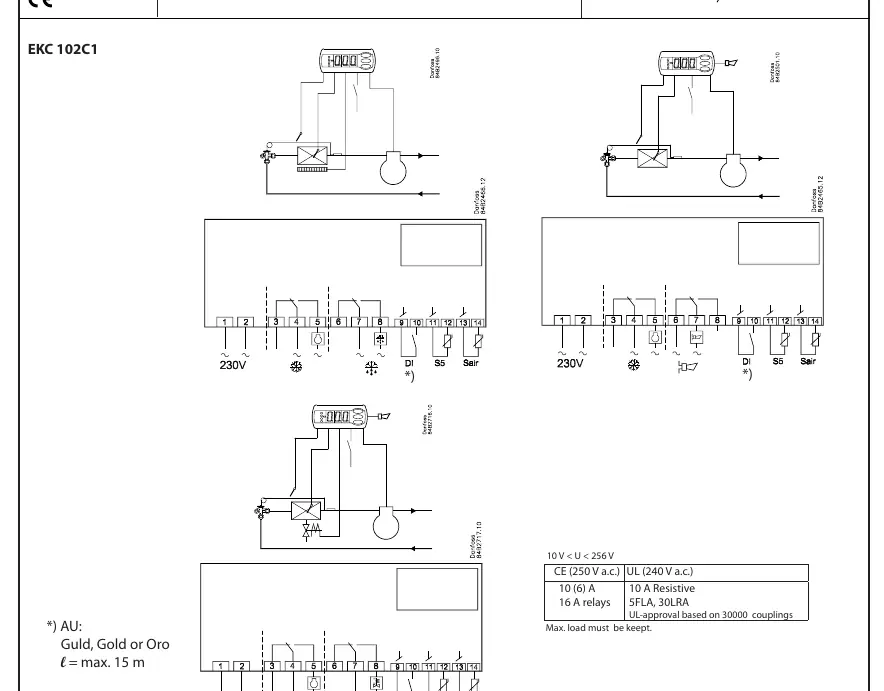

- Der Schaltplan auf Seite 1 zeigt die Anschlüsse für die Spannungsversorgung (Klemmen 1-2), den Kompressor, den Digitaleingang (DI1) sowie die Sensoren S5 und Sair.
Modellkompatibilität
- Unterstützt Pt 1000, Ptc 1000 und NTC-M2020 Sensoren.
- Relais-Belastung: 10(6) A / 16 A Relais.
- Betriebstemperatur: 0 bis +55°C.
