Bedienungsanleitung für Danfoss AK-XM 102B I/O-Modul

Schnelle Anleitung für das Danfoss AK-XM 102B I/O-Modul. Erfahren Sie alles über Montage, elektrische Anschlüsse, Adressierung und technische Spezifikationen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Das Danfoss AK-XM 102B ist ein I/O-Modul für industrielle Anwendungen. Vor der Installation oder dem Entfernen des Moduls muss die Stromversorgung zwingend unterbrochen werden, um Schäden oder Verletzungen zu vermeiden. Das Gerät ist für den Betrieb in Umgebungen mit einer Temperatur zwischen -20°C und 55°C sowie einer relativen Luftfeuchtigkeit von 0-95% (nicht kondensierend) ausgelegt.

Montage

Das Modul ist für die Montage auf einer DIN-Schiene vorgesehen. Stellen Sie sicher, dass das Modul fest eingerastet ist. Die physischen Abmessungen betragen 140 mm in der Höhe und 72 mm in der Breite.

Montage auf DIN-Schiene
Montage auf DIN-Schiene

Elektrischer Anschluss

Das Modul verfügt über 8 digitale Eingänge (DI x 8). Die Eingänge unterstützen Spannungen von 230 V / 115 V AC. Die Schaltzustände sind wie folgt definiert:

Anschluss der digitalen Eingänge
Anschluss der digitalen Eingänge

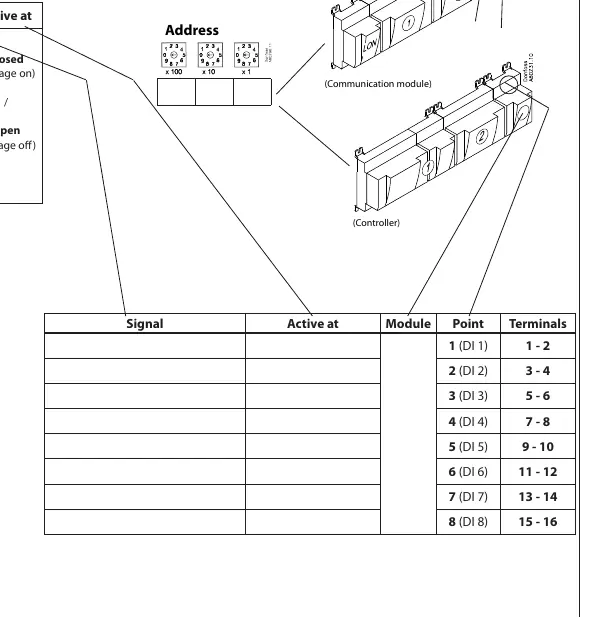

Tabelle der Anschlussbelegung
Tabelle der Anschlussbelegung
  • Ein (On): DI > 80 V AC
  • Aus (Off): DI < 24 V AC

Die Zuordnung der Anschlüsse (Terminals) zu den digitalen Eingängen (DI 1 bis DI 8) ist wie folgt:

  • DI 1: Klemmen 1-2
  • DI 2: Klemmen 3-4
  • DI 3: Klemmen 5-6
  • DI 4: Klemmen 7-8
  • DI 5: Klemmen 9-10
  • DI 6: Klemmen 11-12
  • DI 7: Klemmen 13-14
  • DI 8: Klemmen 15-16

Adressierung

Die Adressierung des Moduls erfolgt über drei Drehschalter auf der Vorderseite, die den Hunderter-, Zehner- und Einer-Wert der Adresse repräsentieren (x100, x10, x1). Stellen Sie sicher, dass die Adresse korrekt eingestellt ist, damit das Modul vom Controller erkannt wird.

Einstellung der Moduladresse
Einstellung der Moduladresse

Technische Daten

  • Schutzart: IP10 / VBG4
  • Zulassungen: UL E357029
  • Umgebungstemperatur: -20°C bis 55°C (-0°F bis 130°F)
  • Luftfeuchtigkeit: 0-95% RH, nicht kondensierend

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Modul wird vom Controller nicht erkannt

Überprüfen Sie die Einstellung der Adress-Drehschalter (x100, x10, x1) und stellen Sie sicher, dass die Verbindung zum Controller korrekt ist.

Eingangssignal wird nicht als 'Ein' registriert

Stellen Sie sicher, dass die anliegende Spannung am digitalen Eingang größer als 80 V AC ist.

Vor der Verwendung

  • Stromversorgung vor Montage oder Demontage unterbrechen.
  • Umgebungstemperatur am Installationsort prüfen (-20°C bis 55°C).
  • Luftfeuchtigkeit am Installationsort prüfen (0-95% RH, nicht kondensierend).
  • DIN-Schiene für die Montage vorbereiten.
  • Adressierung des Moduls vor dem Einbau festlegen.

Technische Daten in der Praxis

Off < 24 V a.c.
Spannungsschwelle, unter der der Eingang als 'Aus' erkannt wird.

Abbildungen und Diagramme

  • Die Klemmen 1-16 sind direkt den digitalen Eingängen DI 1 bis DI 8 zugeordnet.
  • Die Adressierung erfolgt über drei Drehschalter für die Hunderter-, Zehner- und Einerstelle.

Modellkompatibilität

  • Das Modul ist für den Einsatz in Systemen mit 230 V oder 115 V AC Eingangsspannung geeignet.
