Elektronische Steuereinheit Danfoss 101N0400 für Kompressoren

Schnellstartanleitung für die Danfoss 101N0400 elektronische Steuereinheit für BD35F & BD35K Kompressoren. Erfahren Sie mehr über Installation, Verkabelung, Fehlerbehebung und technische Daten.

Inhaltsverzeichnis

Wichtige Informationen zur Steuereinheit

Die elektronische Steuereinheit 101N0400 ist speziell für den Betrieb von BD35F und BD35K Kompressoren in Solaranwendungen konzipiert. Das Gerät arbeitet in einem Spannungsbereich von 10 bis 45V DC. Die maximale Umgebungstemperatur darf 55°C nicht überschreiten. Die Einheit verfügt über einen integrierten thermischen Schutz, der den Kompressor bei Überhitzung abschaltet.

Installation und Stromversorgung

Die Installation erfolgt durch das Einstecken des Terminalsteckers (9) in den Kompressoranschluss (10). Die Steuereinheit wird direkt am Kompressor montiert, indem die Abdeckung über den Schraubenkopf (1) eingerastet wird.

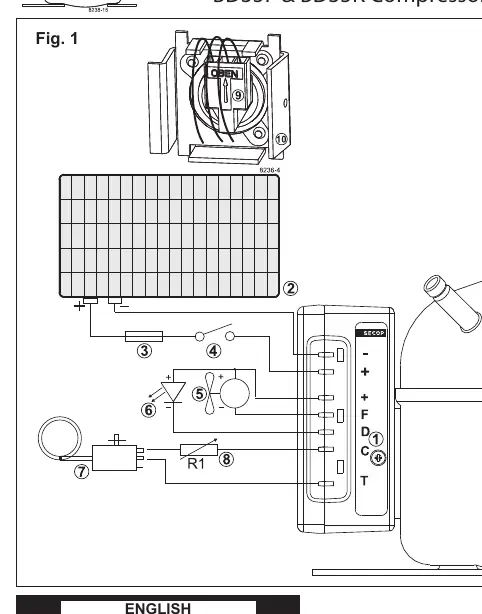

Schaltplan der elektronischen Steuereinheit
Schaltplan der elektronischen Steuereinheit

Bei der Stromversorgung ist Folgendes zu beachten:

  • Verbinden Sie die Einheit direkt mit den Polen des Solarmoduls (2).
  • Achten Sie strikt auf die Polarität: Plus an +, Minus an -.
  • Eine 15A-Sicherung muss zwingend so nah wie möglich am Solarmodul in das Pluskabel eingebaut werden.
  • Falls ein Hauptschalter (4) verwendet wird, muss dieser für einen Strom von mindestens 20A ausgelegt sein.
  • Beachten Sie die Kabeldimensionierung gemäß der Tabelle in Fig. 2, um Spannungsabfälle zu vermeiden.

Anschlüsse und Zubehör

Die Steuereinheit bietet Anschlussmöglichkeiten für verschiedene Komponenten:

  • Thermostat: Wird zwischen den Anschlüssen C und T verbunden. Die Einheit passt die Drehzahl automatisch an den Kühlbedarf an.
  • Lüfter (optional): Ein Lüfter (5) kann zwischen + und F angeschlossen werden. Die Ausgangsspannung entspricht der Versorgungsspannung des Solarmoduls.
  • LED (optional): Eine 10mA LED (6) kann zwischen + und D angeschlossen werden, um Fehlercodes anzuzeigen.

Fehlerdiagnose via LED

Im Falle eines Fehlers blinkt die optionale LED eine bestimmte Anzahl von Malen. Die Sequenz wird alle 4 Sekunden wiederholt:

  • 5-maliges Blinken: Thermischer Schutz der Steuereinheit (System überlastet oder Umgebungstemperatur zu hoch).
  • 4-maliges Blinken: Mindestdrehzahlfehler (System überlastet, Motor kann 1.850 U/min nicht halten).
  • 3-maliges Blinken: Motorstartfehler (Rotor blockiert oder Differenzdruck im System >5 bar).
  • 2-maliges Blinken: Lüfter-Überstrom (Lüfter zieht mehr als 1A).

Drehzahlregelung

Neben der automatischen Anpassung (AEO) können feste Kompressordrehzahlen zwischen 2.000 und 3.500 U/min eingestellt werden. Hierzu muss ein Widerstand (8) zwischen den Anschlüssen C und T installiert werden. Die entsprechenden Widerstandswerte sind der Tabelle "Compressor speed" in Fig. 2 zu entnehmen.
