Danfoss 101N0290 Elektronische Steuereinheit - Anleitung &...
Schnellstartanleitung und technisches Handbuch für die Danfoss 101N0290 Elektronikeinheit. Erfahren Sie mehr über Verkabelung, Batterieschutz-Einstellungen, Kompressorgeschwindigkeiten und Fehlerdiagnose.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Danfoss 101N0290 ist eine elektronische Steuereinheit für BD-Kompressoren mit hoher Startleistung. Es handelt sich um ein Dual-Voltage-Gerät, das sowohl in 12V- als auch in 24V-Systemen betrieben werden kann. Die maximale Umgebungstemperatur beträgt 55°C. Das Gerät verfügt über einen integrierten thermischen Schutz, der den Kompressor bei Überhitzung abschaltet.
Installation und Verkabelung
Die Installation muss gemäß dem Schaltplan in Fig. 1 erfolgen:
- Anschluss: Verbinden Sie den Stecker der Elektronikeinheit direkt mit dem Kompressoranschluss.
- Stromversorgung: Schließen Sie das Gerät direkt an die Batteriepole an (Plus an +, Minus an -).
- Absicherung: Installieren Sie eine Sicherung in der Plus-Leitung so nah wie möglich an der Batterie (30A für 12V-Systeme, 15A für 24V-Systeme).
- Hauptschalter: Falls ein Hauptschalter verwendet wird, muss dieser für mindestens 30A ausgelegt sein.
- Kabelquerschnitt: Beachten Sie die in Fig. 2 angegebenen Kabelquerschnitte basierend auf der Kabellänge.
Batterieschutz und Einstellungen
Der Kompressor startet und stoppt basierend auf den Spannungsgrenzen an den Klemmen der Elektronikeinheit.
- Standardeinstellungen: Die Werte für 12V- und 24V-Systeme sind in Fig. 3 aufgeführt.
- Optionale Einstellungen: Zusätzliche Schutzschwellen können durch Einbau eines Widerstands (9) zwischen den Klemmen C und P konfiguriert werden (siehe Fig. 4).
- AEO-Modus: Im Adaptive Energy Optimizing (AEO) Modus passt der Kompressor seine Geschwindigkeit automatisch an den Kühlbedarf an (Spannungsbereich 9,6V bis 31,5V).
Kompressorgeschwindigkeit und Thermostat
Die Geschwindigkeit des Kompressors kann gesteuert werden:
- Thermostat: Wird zwischen den Klemmen C und T angeschlossen. Bei direktem Anschluss an C passt die Einheit die Geschwindigkeit automatisch an.
- Feste Geschwindigkeiten: Durch Einbau eines Widerstands (8) zwischen C und T können feste Geschwindigkeiten zwischen 2.500 und 4.400 U/min eingestellt werden (siehe Fig. 5 für Widerstandswerte).
Optionale Komponenten
- Lüfter: Ein 12V-Lüfter kann zwischen + und F angeschlossen werden. Die Ausgangsspannung zwischen + und F ist auf 12V geregelt, daher muss auch bei 24V-Systemen ein 12V-Lüfter verwendet werden.
- LED-Diagnose: Eine 10mA-LED kann zwischen + und D angeschlossen werden. Blinksignale zeigen Betriebsfehler an (siehe Fehlercode-Tabelle).
Fehlerdiagnose (LED-Blinkcodes)
- 5x Blinken: Thermische Abschaltung (System überlastet oder Umgebungstemperatur zu hoch).
- 4x Blinken: Fehler bei Mindestmotordrehzahl (System überlastet, Drehzahl < 2.450 U/min).
- 3x Blinken: Motorstartfehler (Rotor blockiert oder Differenzdruck > 5 bar).
- 2x Blinken: Lüfter-Überstromabschaltung (Lüfter zieht > 1A).
- 1x Blinken: Batterieschutzabschaltung (Spannung außerhalb der Grenzwerte).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kompressor startet nicht
Prüfen Sie die Batteriespannung, die Sicherung und ob die Polarität (+/-) korrekt angeschlossen ist.
LED blinkt
Zählen Sie die Blinkimpulse und vergleichen Sie diese mit der Fehlercode-Tabelle (z.B. 5x Blinken deutet auf Überhitzung hin).
Spannungsabfall
Vermeiden Sie zusätzliche Verbindungen in der Stromversorgung, um Spannungsabfälle zu verhindern, die den Batterieschutz auslösen könnten.
Vor der Verwendung
- Sicherung (30A für 12V, 15A für 24V) in der Plus-Leitung installieren.
- Kabelquerschnitt gemäß Fig. 2 für die geplante Kabellänge prüfen.
- Direkte Verbindung zu den Batteriepolen sicherstellen.
- Polarität (+ und -) korrekt anschließen.
- Bei Verwendung eines Lüfters sicherstellen, dass es ein 12V-Modell ist.
Technische Daten in der Praxis
- AEO (Adaptive Energy Optimizing)
- Automatisches Anpassungssystem der Kompressorgeschwindigkeit an den Kühlbedarf.
- Dual Voltage
- Das Gerät erkennt automatisch, ob es in einem 12V- oder 24V-System betrieben wird.
- Max. Umgebungstemperatur
- 55°C; bei Überschreitung schaltet der thermische Schutz das Gerät ab.
Abbildungen und Diagramme

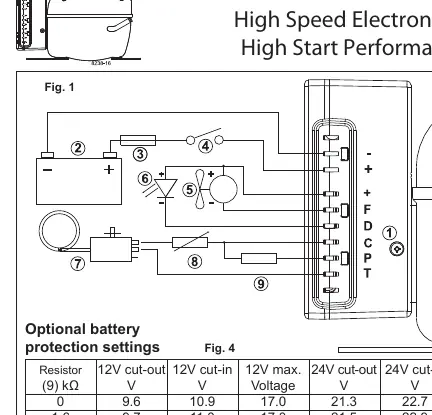

- Fig. 1: Schaltplan für Batterie, Thermostat, Lüfter und LED-Anzeige.
- Fig. 2: Tabelle zur Bestimmung des Kabelquerschnitts basierend auf der Kabellänge.
- Fig. 3 & 4: Tabellen für Batterieschutz-Spannungsschwellen.
- Fig. 5: Tabelle zur Einstellung der Kompressorgeschwindigkeit mittels Widerstand.
Modellkompatibilität
- Nur für BD-Kompressoren geeignet.
- Lüfter muss immer ein 12V-Typ sein, unabhängig von der Systemspannung (12V oder 24V).
