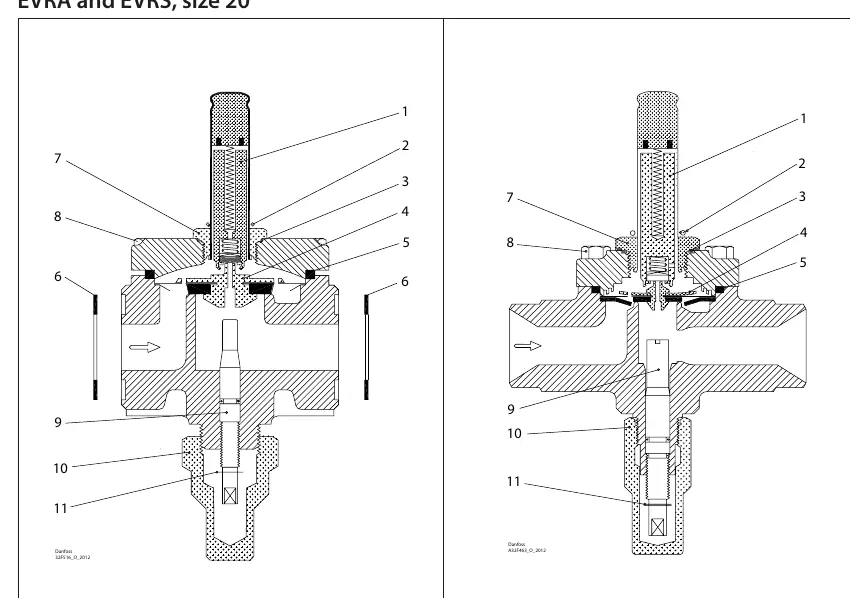

Explosionszeichnung der EVRA und EVRS Ventile

Seite 1

Seite 1

Wichtige Informationen zum Überholungskit

Dieses Dokument dient als Installationsanleitung und Teileliste für das Danfoss Überholungskit mit der Codenummer 032F2339. Es ist speziell für die Ventiltypen EVRA und EVRS der Größe 20 konzipiert. Die Anleitung unterstützt Sie bei der Identifikation der Bauteile und deren korrekter Positionierung während der Wartung.

Lieferumfang und Bauteile

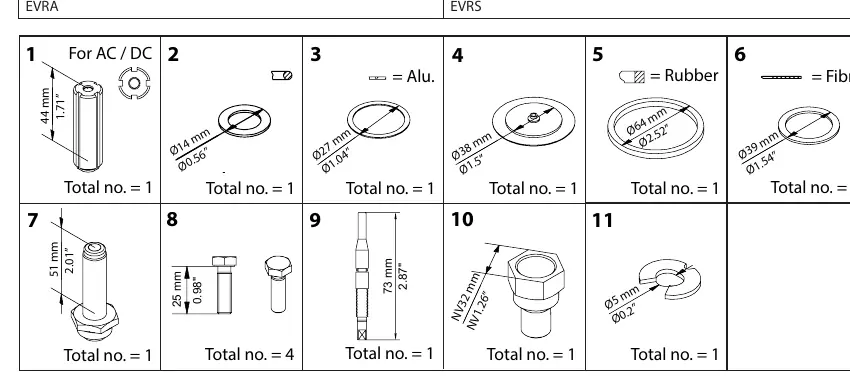

Das Kit enthält alle notwendigen Ersatzteile für die Wartung der Ventile. Die folgende Liste entspricht den Nummern in der Explosionszeichnung:

1: Ventilspindel/Anker
2: Feder
3: Dichtungsring (Aluminium)
4: Dichtungsring (Metall)
5: Dichtungsring (Gummi)
6: Dichtungsringe (Faser, 2 Stück)
7: Ventilstößel
8: Schrauben (4 Stück)
9: Führungsstift
10: Ventilsitz/Mutter
11: Dichtungsscheibe

Montagehinweise

Die Explosionszeichnung zeigt die korrekte Positionierung der Bauteile für die Ventiltypen EVRA und EVRS. Achten Sie bei der Montage auf die korrekte Zuordnung der Dichtungen (Aluminium, Gummi, Faser) gemäß der Abbildung. Stellen Sie sicher, dass alle Teile gemäß der Stückliste vollständig vorhanden sind, bevor Sie mit der Wartung beginnen. Führen Sie Arbeiten am Ventil nur durch, wenn das System drucklos ist.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Unterschiedliche Dichtungsmaterialien

Achten Sie genau auf die Materialzuordnung (Aluminium, Gummi, Faser) gemäß der Abbildung, um Leckagen zu vermeiden.

Identifikation der Ventiltypen

Das Kit ist für EVRA und EVRS der Größe 20 ausgelegt. Stellen Sie sicher, dass Ihr Ventilmodell mit diesen Typen übereinstimmt.

Vor der Verwendung

Prüfen Sie, ob das Ventil die Größe 20 hat.
Vergleichen Sie die vorhandenen Teile mit der Stückliste (1-11).
Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Wartung beginnen.
Identifizieren Sie anhand der Explosionszeichnung, ob Sie ein EVRA- oder EVRS-Ventil warten.
