Bedienungsanleitung für Danfoss 101N0280 Elektronikeinheit
Schnelle Hilfe zur Installation und Konfiguration der Danfoss 101N0280 Elektronikeinheit für BD-Kompressoren. Erfahren Sie mehr über Verkabelung, Batterieschutz, Fehlercodes und Geschwindigkeitseinstellungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Die Danfoss 101N0280 ist eine Elektronikeinheit für BD-Kompressoren, die sowohl in 12V- als auch in 24V-Systemen betrieben werden kann. Sie verfügt über einen integrierten thermischen Schutz und eine automatische Batterieschutzfunktion. Die maximale Umgebungstemperatur beträgt 55°C.
Installation
Verbinden Sie den Terminalstecker der Elektronikeinheit mit dem Kompressoranschluss. Montieren Sie die Einheit am Kompressor, indem Sie die Abdeckung über den Schraubenkopf schnappen.
Stromversorgung
Die Einheit muss direkt an die Batteriepole angeschlossen werden. Achten Sie auf die korrekte Polarität (+ an +, - an -). Zur Absicherung muss eine Sicherung im Plus-Kabel so nah wie möglich an der Batterie installiert werden:
- 12V-System: 30A Sicherung
- 24V-System: 15A Sicherung
Verwenden Sie bei Verwendung eines Hauptschalters einen mit mindestens 30A Nennstrom. Beachten Sie die Drahtdimensionen gemäß den technischen Vorgaben in der Anleitung.
Batterieschutz und Einstellungen
Der Kompressor stoppt und startet basierend auf den gemessenen Spannungsgrenzen an den Klemmen + und -. Standardeinstellungen sind für 12V- und 24V-Systeme definiert. Optionale Einstellungen können durch einen Widerstand zwischen den Klemmen C und P vorgenommen werden. Im AEO-Modus (Adaptive Energy Optimizing) passt der Kompressor seine Geschwindigkeit automatisch an den Kühlbedarf an.
Thermostat und Lüfter
Der Thermostat wird zwischen den Klemmen C und T angeschlossen. Ein Lüfter kann zwischen + und F angeschlossen werden. Da die Ausgangsspannung zwischen + und F auf 12V geregelt ist, muss für beide Systemspannungen (12V/24V) ein 12V-Lüfter verwendet werden.
Fehlerdiagnose (LED)
Eine optionale LED kann zwischen + und D angeschlossen werden. Blinksignale zeigen Betriebsfehler an:
- 1x Blinken: Batterieschutz-Abschaltung (Spannung außerhalb des Bereichs)
- 2x Blinken: Lüfter-Überstromabschaltung (Lüfter zieht mehr als 1A)
- 3x Blinken: Motorstartfehler (Rotor blockiert oder zu hoher Differenzdruck)
- 4x Blinken: Mindestdrehzahlfehler (System überlastet)
- 5x Blinken: Thermische Abschaltung der Elektronikeinheit (System überlastet oder zu heiß)
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
LED blinkt 1x
Batterieschutz-Abschaltung: Die Spannung liegt außerhalb des eingestellten Bereichs.
LED blinkt 3x
Motorstartfehler: Der Rotor ist blockiert oder der Differenzdruck im Kühlsystem ist zu hoch (>5 bar).
LED blinkt 5x
Thermische Abschaltung: Das Kühlsystem ist überlastet oder die Umgebungstemperatur ist zu hoch.
Vor der Verwendung
- Sicherstellen, dass die Versorgungsspannung 12V oder 24V beträgt.
- Sicherung im Plus-Kabel installieren (30A für 12V, 15A für 24V).
- Kabelquerschnitte gemäß Tabelle in Fig. 2 prüfen.
- Polarität (+/-) beim Anschluss an die Batterie beachten.
- Prüfen, ob ein 12V-Lüfter verwendet wird (auch bei 24V-Systemen).
Technische Daten in der Praxis
- Max. Umgebungstemperatur
- 55°C; bei Überschreitung schaltet die Elektronikeinheit zum Schutz ab.
Abbildungen und Diagramme

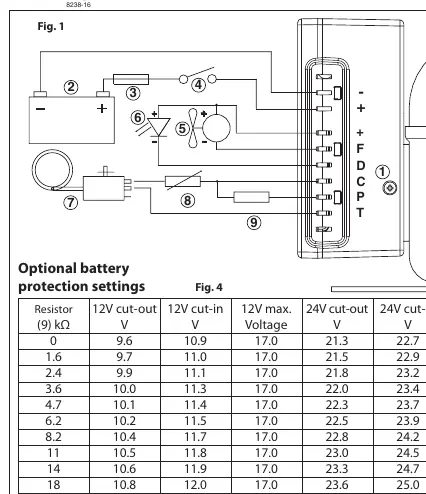

- Fig. 1 zeigt den Schaltplan für den Anschluss von Batterie, Thermostat, Lüfter und LED.
- Fig. 2 gibt die erforderlichen Kabelquerschnitte und maximalen Längen für 12V und 24V an.
- Fig. 3 und 4 zeigen die Batterieschutz-Spannungswerte.
- Fig. 5 zeigt die Widerstandswerte zur Einstellung der Kompressorgeschwindigkeit.
Modellkompatibilität
- Die Einheit ist für 12V- und 24V-Systeme geeignet.
- Lüfter muss immer ein 12V-Modell sein, unabhängig von der Batteriespannung.
