Installationsanleitung für Danfoss COM 10C und 20C Ölstandsregler
Erfahren Sie, wie Sie den Danfoss COM 10C und 20C Ölstandsregler korrekt installieren, elektrisch anschließen und warten. Detaillierte Anleitungen, technische Daten und Sicherheitshinweise für Kältesysteme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und den Betrieb der Ölstandsregler vom Typ COM 10C und COM 20C. Vor der Installation muss der Kältekreislauf zwingend drucklos gemacht werden. Das Gerät ist für Kältesysteme und Wärmepumpen gemäß EN 378 vorgesehen. Eine horizontale Ausrichtung (Toleranz +/- 1°) ist für den ordnungsgemäßen Betrieb erforderlich.
Technische Spezifikationen
Die Geräte unterscheiden sich primär in ihrem maximalen Betriebsdruck:
- COM 10C: Max. Betriebsdruck 60 bar / 870 psi.
- COM 20C: Max. Betriebsdruck 130 bar / 1885 psi.
- Versorgungsspannung: 24V AC oder 230V AC (50Hz).
- Schutzklasse: IP65.
- Kompatible Medien: HFC, CO2, HC sowie Mineral-, Synthetik- und Esteröle.
Installation
Vor der Montage ist die Transportsicherung zu entfernen. Die Installation erfolgt in folgenden Schritten:
- Schauglas vom Kompressor entfernen.
- Passende Dichtung oder O-Ring gemäß dem verwendeten Adapter einsetzen.
- Produkt mit dem vom Kompressorhersteller und Adaptertyp spezifizierten Drehmoment montieren.
- Dichtflächen müssen sauber sein.
Elektrischer Anschluss
Beachten Sie die landesspezifischen Vorschriften. Bei Leitungslängen über 6 Metern muss das Signal auf Störungen und EMV geprüft werden. Signalleitungen dürfen nicht parallel zu Stromleitungen verlegt werden. Stellen Sie sicher, dass keine Feuchtigkeit in das Gerät eindringt. Die Verdrahtung muss gemäß dem beiliegenden Schaltplan erfolgen.
Wartung und Sicherheit
Die Geräte sind bei bestimmungsgemäßem Gebrauch wartungsfrei. Im Falle eines Defekts ist das Gerät auszutauschen. Bei der Arbeit mit CO2-Kältesystemen sind spezielle Fachkenntnisse erforderlich. Achten Sie auf die hohen Druckniveaus von CO2 und installieren Sie Sicherheitsdruckentlastungsventile gemäß EN 378 und EN 13136. Die Spule kann während des Betriebs heiß werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät defekt
Das Gerät ist wartungsfrei; bei einem Defekt muss es komplett ausgetauscht werden.
Hoher Druck bei CO2-Systemen
Sicherheitsdruckentlastungsventile gemäß EN 378 und EN 13136 installieren, um Berstgefahr bei Stillstand zu vermeiden.
Signalstörungen
Bei Leitungslängen > 6m EMV-Prüfung durchführen und Signalleitungen nicht parallel zu Stromleitungen verlegen.
Vor der Verwendung
- Kältekreislauf drucklos machen.
- Teile auf Vollständigkeit prüfen.
- Dichtflächen reinigen.
- Produkt horizontal ausrichten (Toleranz +/- 1°).
- Transportsicherung vor der Installation entfernen.
Technische Daten in der Praxis
- Max. Betriebsdruck
- COM 10C: 60 bar / 870 psi; COM 20C: 130 bar / 1885 psi.
- Versorgungsspannung
- 24V AC oder 230V AC (50Hz) mit einer Toleranz von +10/-15%.
- Schutzklasse IP65
- Das Gerät ist staubdicht und gegen Strahlwasser geschützt.
Abbildungen und Diagramme
- BOM-Diagramm zeigt die Montage der Komponenten (Schrauben, Schauglas, O-Ringe, Adapter, Flanschring).

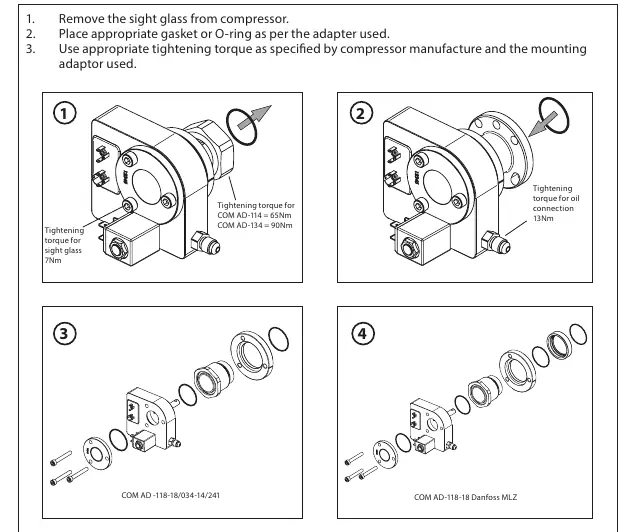

- Installationsschritte 1-4 zeigen die Montage am Kompressor mit spezifischen Drehmomenten.
- Schaltpläne 5-6 zeigen den elektrischen Anschluss für 24V AC und 230V AC.
Modellkompatibilität
- Geeignet für Kältesysteme und Wärmepumpen gemäß EN 378.
- Kompatible Kältemittel: HFC, CO2, HC.
- Kompatible Öle: Mineral-, Synthetik- und Esteröle.
