Installationsanleitung für Danfoss VLT All-mode Filter MCC 201
Detaillierte Installationsanleitung für den Danfoss VLT All-mode Filter MCC 201. Erfahren Sie alles über die sichere Montage, elektrische Verkabelung, technische Spezifikationen und Sicherheitsvorkehrungen für dieses Filtermodell.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung richtet sich an qualifiziertes Fachpersonal für den Transport, die Montage, den Anschluss und die Wartung des Danfoss VLT All-mode Filters MCC 201. Der Filter ist ausschließlich für den Betrieb mit Danfoss VLT-Antrieben (FC 102, FC 103, FC 202, FC 302) konzipiert.
Sicherheitshinweise
- Schwere Last: Der Filter ist schwer. Verwenden Sie geeignete Hebezeuge und beachten Sie die lokalen Sicherheitsvorschriften.
- Entladezeit: Nach dem Abschalten der Stromversorgung müssen die Kondensatoren vollständig entladen sein. Warten Sie die angegebene Zeit und messen Sie die Spannung an den Ausgangsklemmen (U2, V2, W2), bevor Sie Arbeiten durchführen.
- Induzierte Spannung: Ausgangsmotorkabel müssen separat verlegt oder abgeschirmt werden, um induzierte Spannungen zu vermeiden.
- Elektrischer Schlag: Aufgrund von Leckströmen (>3,5 mA) ist eine korrekte Erdung (PE) gemäß IEC 60364-5-54 zwingend erforderlich.
Installation
Die Installation muss in einer Umgebung mit Verschmutzungsgrad 2 und Überspannungskategorie 3 erfolgen. Der Filter sollte auf einer festen, nicht brennbaren Oberfläche (Beton oder Metall) montiert werden.
- Umgebungsbedingungen: Betriebstemperatur -10 °C bis 45 °C. Bei Temperaturen über 45 °C ist ein Derating erforderlich.

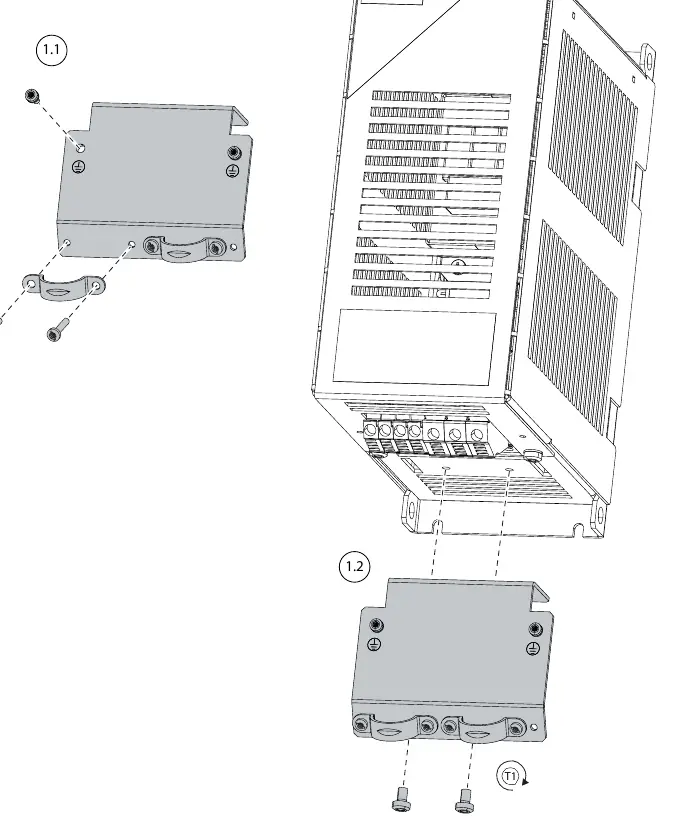

- Montage: Verwenden Sie 4 Schrauben für die Befestigung. Achten Sie auf ausreichenden Freiraum über und unter dem Filter.
- Verkabelung: Verwenden Sie abgeschirmte Kabel zwischen Filter und Antrieb sowie zwischen Filter und Motor. Schließen Sie die Schirmung beidseitig an.
- Anzugsdrehmomente: Beachten Sie die spezifischen Drehmomentangaben für die Klemmen in den Illustrationen (z. B. 3,5 Nm oder 6,0 Nm je nach Modell).
Technische Daten
Der Filter ist für eine maximale Motorleitungslänge von 1000 m (geschirmt) ausgelegt. Die Überlastfähigkeit beträgt das 1,5-fache des Nennstroms für 1 Minute pro Stunde. Die Schutzart des Gehäuses ist IP20.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Hohe Leckströme
Stellen Sie sicher, dass der PE-Leiter gemäß IEC 60364-5-54 korrekt dimensioniert und angeschlossen ist.
Überhitzung des Filters
Prüfen Sie, ob die Umgebungstemperatur 45°C nicht überschreitet und ob ausreichend Freiraum für die Luftzirkulation vorhanden ist.
EMC-Störungen
Verwenden Sie abgeschirmte Kabel und stellen Sie sicher, dass die Schirmung beidseitig korrekt angeschlossen ist.
Vor der Verwendung

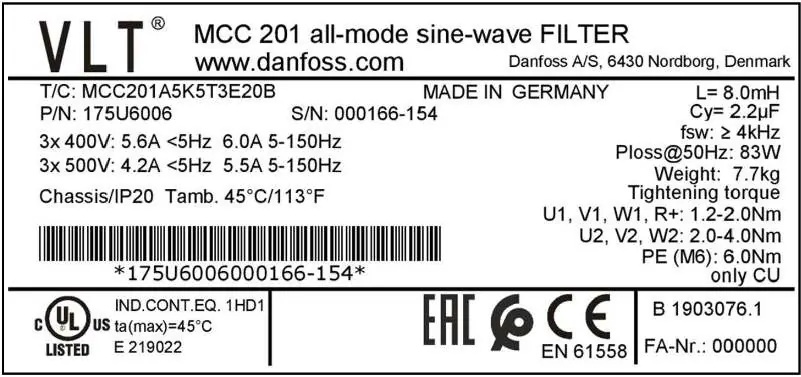

- Gewicht des Filters prüfen (auf Verpackung oder Etikett).
- Geeignetes Hebezeug für den Transport bereitstellen.
- Kompatibilität mit dem Frequenzumrichter (FC 102, 103, 202, 302) bestätigen.
- Motor stoppen und Stromversorgung trennen.
- Warten, bis die Kondensatoren vollständig entladen sind.
- Spannungsfreiheit an den Ausgangsklemmen (U2, V2, W2) messen.
Technische Daten in der Praxis
- Umgebungstemperatur
- -10 bis 45 °C im Betrieb. Bei höheren Temperaturen ist ein Derating erforderlich.
- Max. Motorleitungslänge
- 1000 m bei geschirmten Kabeln ohne Derating.
- Überlastfähigkeit
- 1,5-facher Nennstrom für 1 Minute pro Stunde.
Abbildungen und Diagramme

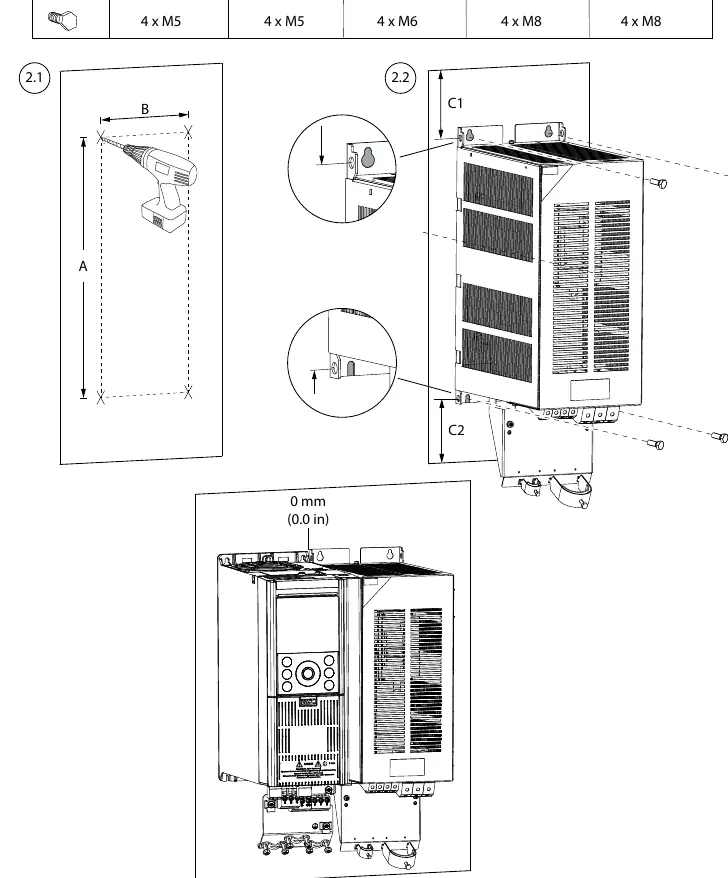

- Montagezeichnung: Zeigt die Befestigungspunkte und Abstände für die verschiedenen Filtergrößen.
- Verkabelungsplan: Zeigt den Anschluss von U1, V1, W1 (Eingang) und U2, V2, W2 (Ausgang) sowie die Erdung.
Modellkompatibilität
- Kompatibel mit Danfoss VLT Antrieben: FC 102, FC 103, FC 202, FC 302.
