Verdrahtungspläne für Schneider Electric Masterpact NT und NW Leistungsschalter

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Verdrahtungspläne für die Leistungsschalter der Serie Masterpact NT und NW. Es dient als Referenz für die korrekte elektrische Installation, einschließlich der Anschlüsse für Auslöseeinheiten, Fernbedienungsfunktionen und Kommunikationsmodule. Beachten Sie, dass alle Diagramme den Leistungsschalter im geöffneten, verbundenen und gespannten Zustand darstellen.

Sicherheitshinweise zur Verdrahtung

• Brücken: Entfernen Sie nicht die werkseitig installierten Brücken zwischen Z3, Z4 und Z5, es sei denn, ZSI (Zonenselektive Verriegelung) ist angeschlossen.
• Neutralleiter-Stromwandler: Entfernen Sie nicht die werkseitig installierte Brücke zwischen T1 und T2, es sei denn, ein Neutralleiter-Stromwandler ist angeschlossen. Installieren Sie keine Brücke zwischen T3 und T4.
• Spannungsversorgung: Die 24-V-Gleichstromversorgung für die Auslöseeinheit muss separat und isoliert von der 24-V-Gleichstromversorgung für Kommunikationsmodule sein.
• Induzierte Spannungen: Um Fehlfunktionen bei Shunt-Auslösern oder Einschaltspulen zu vermeiden, halten Sie die Leitungen zu den Klemmen C2 und A2 so kurz wie möglich (unter 3 m). Verwenden Sie andernfalls ein Koppelrelais.
• Fernbedienung: Stellen Sie sicher, dass der Motor (MCH) mindestens vier Sekunden Zeit hat, die Federn vollständig zu spannen, bevor der Einschaltbefehl (XF) erfolgt.

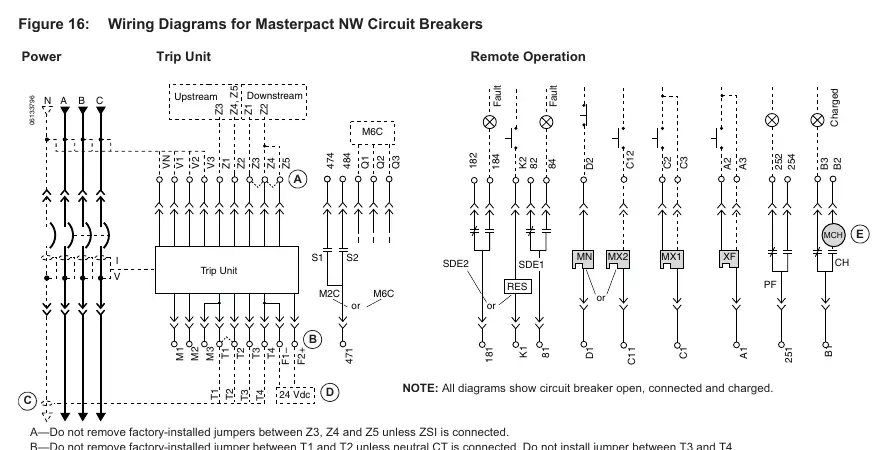

Verdrahtungsübersicht

Die Dokumentation bietet detaillierte Schaltpläne für:

• Leistungsteil: Anschlüsse für Stromversorgung und Auslöseeinheiten.
• Fernbedienung: Anschlüsse für Motor (MCH), Einschaltspule (XF), Arbeitsstromauslöser (MX) und Unterspannungsauslöser (MN).
• Hilfskontakte und Zellschalter: Bezeichnungen für Push-In-Klemmen und Ringkabelschuhe.

Hinweis: Fest montierte Leistungsschalter verfügen nicht über Zellschalter (CE, CD, CT).

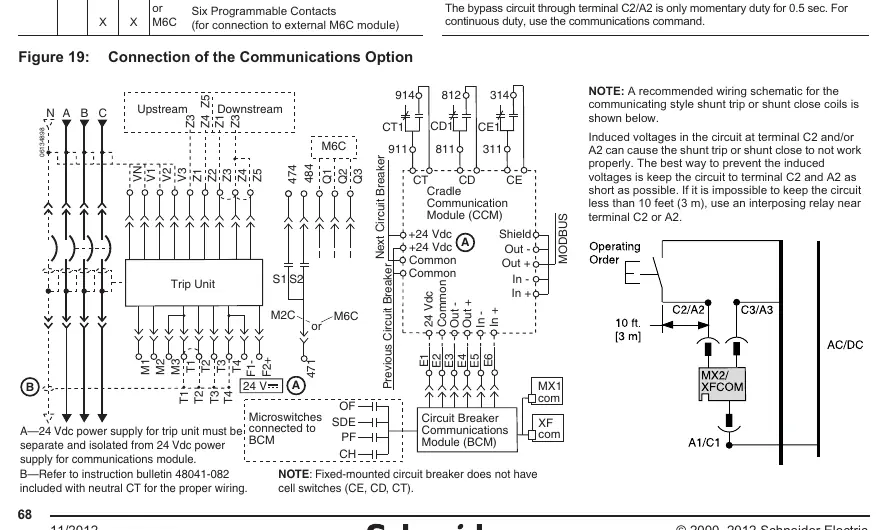

Kommunikationsoptionen

Für die Integration in Kommunikationsnetzwerke (z. B. MODBUS) sind spezifische Anschlüsse für das Cradle Communication Module (CCM) und das Circuit Breaker Communications Module (BCM) vorgesehen. Achten Sie bei der Verwendung von Kommunikationsversionen der MX1- oder XF-Spulen darauf, dass die Klemmen C3 und A3 mit der Leitung verbunden sind, auch wenn das Kommunikationsmodul nicht installiert ist.
