Bedienungsanleitung für Danfoss iC2-Micro Frequenzumrichter
Schnellstartanleitung und technisches Handbuch für den Danfoss iC2-Micro Frequenzumrichter. Enthält Informationen zu Installation, Verkabelung, Programmierung, AMA-Verfahren und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die Installation und Inbetriebnahme der Danfoss iC2-Micro Frequenzumrichter. Es richtet sich an qualifiziertes Personal. Beachten Sie unbedingt die Sicherheitshinweise, insbesondere die Entladezeit der DC-Link-Kondensatoren von 4 Minuten (für MA01c bis MA03a) bzw. 15 Minuten (für MA04a und MA05a) nach dem Abschalten der Stromversorgung.
Installation und Montage
Die Montage muss unter Einhaltung der Mindestabstände erfolgen, um eine ausreichende Kühlung zu gewährleisten:
- Seitlich: 0 mm (für MA01a–MA05a und MA02c).
- Oben und unten: 100 mm für alle Gehäusegrößen.
Die Montage der Erdungskabel, Netzleitungen und Motorkabel erfolgt an den dafür vorgesehenen Klemmen. Achten Sie auf die korrekten Anzugsdrehmomente, die auf der Rückseite der Terminalabdeckung angegeben sind.
Steuerklemmen und Anschlüsse

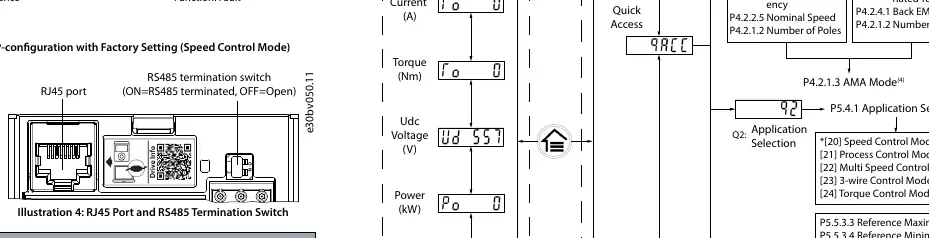

Die Steuerklemmen befinden sich unter der Terminalabdeckung an der Vorderseite des Geräts. Das Gerät verfügt über einen RJ45-Port für Modbus 485-Kommunikation. Wenn das Gerät am Ende des Feldbusses installiert ist, muss der RS485-Abschlusswiderstand auf ON gestellt werden. Schalten Sie diesen Widerstand niemals bei eingeschaltetem Gerät um.
Bedienung und Programmierung
Die Bedienung erfolgt über das integrierte Bedienfeld:
- Home/Menu: Wechselt zwischen Statusanzeige und Hauptmenü.
- Up/Down: Navigation durch Menüs und Parameterwerte.
- OK: Bestätigung der Auswahl.
- Start/Stop: Steuerung des Antriebs im lokalen Modus.
Das Gerät unterstützt die automatische Motoranpassung (AMA), um die Motorsteuerung zu optimieren. Führen Sie die AMA idealerweise bei kaltem Motor durch. Der Vorgang dauert ca. 5 Minuten.
Fehlerbehebung
Das Gerät zeigt Warnungen und Fehlercodes auf dem Display an. Häufige Fehler sind:
- Fehler 14 (Erdschluss): Entladung von den Ausgangsphasen zur Erde.
- Fehler 30/31/32 (Phasenverlust): Eine Motorphase fehlt.
- Fehler 11 (Motorüberhitzung): Thermistor-Verbindung prüfen oder Motorlast reduzieren.
Bei internen Fehlern (z.B. Fehler 38) kontaktieren Sie bitte Ihren Lieferanten.
Technische Daten
Die technischen Daten variieren je nach Modell und Netzspannung (1x200-240V, 3x200-240V, 3x380-480V). Die maximale Umgebungstemperatur für den Betrieb ohne Derating beträgt 50 °C. Die Schutzart ist standardmäßig IP20.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Motor startet nicht
Prüfen Sie die Verkabelung, die Motorparameter und ob ein Fehler vorliegt. Stellen Sie sicher, dass ein RUN-Befehl anliegt.
Fehler 14 (Erdschluss)
Überprüfen Sie die Ausgangsphasen auf Kurzschluss gegen Erde.
Fehler 30, 31, 32 (Phasenverlust)
Überprüfen Sie die Verbindungen der Motorphasen U, V und W.
Fehler 11 (Motorüberhitzung)
Prüfen Sie den Thermistor-Anschluss und die Motorlast.
Vor der Verwendung
- Motor-Typenschilddaten prüfen und in Parameter P4.2.1.1 eingeben.
- Kabelquerschnitte gemäß Tabelle für Netz- und Motoranschluss wählen.
- Montageabstände (0 mm seitlich, 100 mm oben/unten) einhalten.
- Entladezeit von 4-15 Minuten nach dem Abschalten abwarten, bevor Wartungsarbeiten durchgeführt werden.
- RS485-Abschlusswiderstand prüfen, falls das Gerät am Ende des Feldbusses sitzt.
Technische Daten in der Praxis
- AMA (Automatic Motor Adaptation)
- Optimiert die Motorsteuerung durch Erstellung eines mathematischen Motormodells.
Abbildungen und Diagramme
- Illustration 3 zeigt die Klemmenbelegung für die PNP-Konfiguration.
- Illustration 5 erklärt die Tastenfunktionen des Bedienfelds.
- Illustration 7 zeigt den Ablauf der AMA-Statusanzeigen.
Modellkompatibilität
- Das Gerät ist für den Betrieb mit 1-phasigen oder 3-phasigen Netzen ausgelegt, abhängig vom Modell.
- Die maximale Kabellänge für geschirmte Kabel beträgt je nach Modell 50 m oder 75 m.
