Installationsanleitung für Danfoss 032F2210 EVRA Überholungskit

Schnelle Anleitung zur Identifizierung und Montage der Komponenten des Danfoss 032F2210 Überholungskits für EVRA-Ventile (Größe 20, früheres Design).

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für das Danfoss 032F2210 Überholungskit, das speziell für EVRA-Ventile der Größe 20 (früheres Design) entwickelt wurde. Die Anleitung bietet eine detaillierte Explosionszeichnung sowie eine Stückliste aller im Kit enthaltenen Ersatzteile, um eine korrekte Wartung und Instandsetzung des Ventils zu gewährleisten.

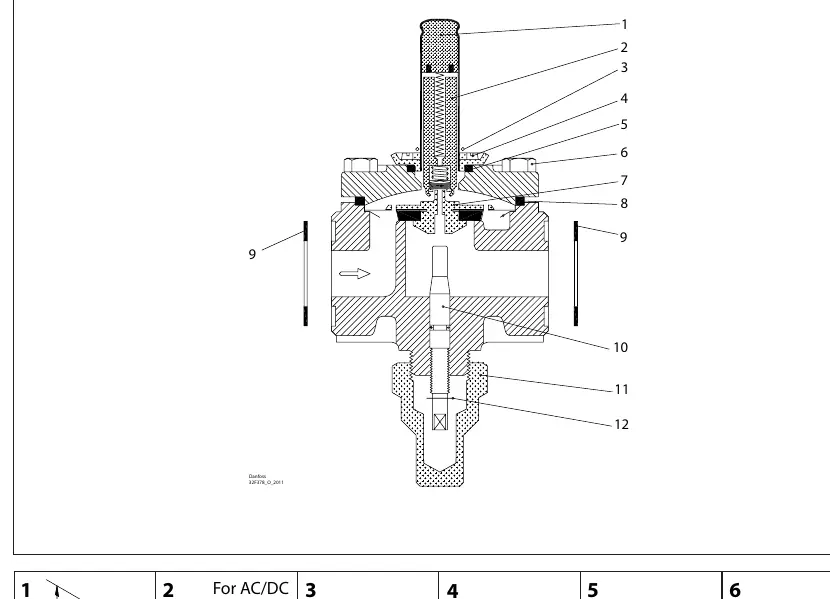

Explosionszeichnung des EVRA-Ventils mit nummerierten Komponenten
Explosionszeichnung des EVRA-Ventils mit nummerierten Komponenten

Komponenten des Überholungskits

Das Kit enthält insgesamt 12 verschiedene Komponenten, die für die Überholung des EVRA-Ventils erforderlich sind. Die folgende Liste entspricht der Nummerierung in der technischen Zeichnung:

  • 1: Ventilstößel (51 mm)
  • 2: Feder für AC/DC-Ausführung (44 mm)
  • 3: Dichtungsring (Ø14 mm)
  • 4: Schrauben/Bolzen (6 mm, 4 Stück)
  • 5: Gummidichtung (Ø22 mm)
  • 6: Schrauben (20 mm, 4 Stück)
  • 7: Ventilteller/Dichtungsplatte (Ø38 mm)
  • 8: Gummidichtung (Ø64 mm)
  • 9: Faserdichtung (Ø39 mm, 2 Stück)
  • 10: Führungsstift (73 mm)
  • 11: Ventilsitz/Mutter (NV32 mm)
  • 12: Sicherungsring (Ø5 mm)

Montagehinweise

Bei der Montage ist auf die korrekte Zuordnung der Dichtungsmaterialien zu achten. Insbesondere die Gummidichtungen (Position 5 und 8) sowie die Faserdichtung (Position 9) müssen an den dafür vorgesehenen Stellen platziert werden, um die Dichtigkeit des Ventils sicherzustellen. Stellen Sie sicher, dass alle Schrauben (Position 4 und 6) gleichmäßig angezogen werden, um eine einwandfreie Funktion des Ventils zu gewährleisten.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Überprüfen Sie, ob die Gummidichtungen (Pos. 5, 8) und die Faserdichtung (Pos. 9) korrekt positioniert und nicht beschädigt sind.

Falsche Feder für den Betrieb

Stellen Sie sicher, dass die Feder (Pos. 2) für den verwendeten AC- oder DC-Betrieb geeignet ist.

Vor der Verwendung

  • Identifizieren Sie das EVRA-Ventil als Größe 20 (früheres Design).
  • Prüfen Sie den Lieferumfang anhand der Stückliste (Total no. Angaben).
  • Reinigen Sie die Dichtflächen des Ventils vor dem Einbau der neuen Komponenten.
  • Stellen Sie sicher, dass die richtigen Dichtungsmaterialien (Gummi vs. Faser) verwendet werden.

Technische Daten in der Praxis

EVRA Größe 20
Spezifische Ventilgröße für dieses Überholungskit.

Abbildungen und Diagramme

  • Die Explosionszeichnung zeigt die vertikale Anordnung der internen Ventilkomponenten.
  • Die Pfeile in der Zeichnung markieren die Flussrichtung und die Position der Dichtungen.
  • Die nummerierten Kästen unter der Zeichnung spezifizieren die Abmessungen und die Anzahl der benötigten Teile.

Modellkompatibilität

  • Nur für EVRA-Ventile der Größe 20 (früheres Design) geeignet.
