Montageanleitung für Danfoss 087R9519 Wandmontagesockel
Schnellstartanleitung für die Wandmontage des Danfoss 087R9519 Sockels für ECL Comfort 200/300 Regler. Enthält Montageschritte, Maßzeichnungen und Anschlusspläne für 230V und 24V Systeme.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Montageanleitung für den Wandmontagesockel 087R9519, der für die Regler der Serie Danfoss ECL Comfort 200 und 300 vorgesehen ist. Die Anleitung enthält visuelle Montageschritte für verschiedene Installationsszenarien sowie technische Schaltpläne für die elektrische Verkabelung.
Montage des Wandmontagesockels
Der Sockel kann auf unterschiedliche Weise montiert werden, abhängig von der gewünschten Installationsumgebung:

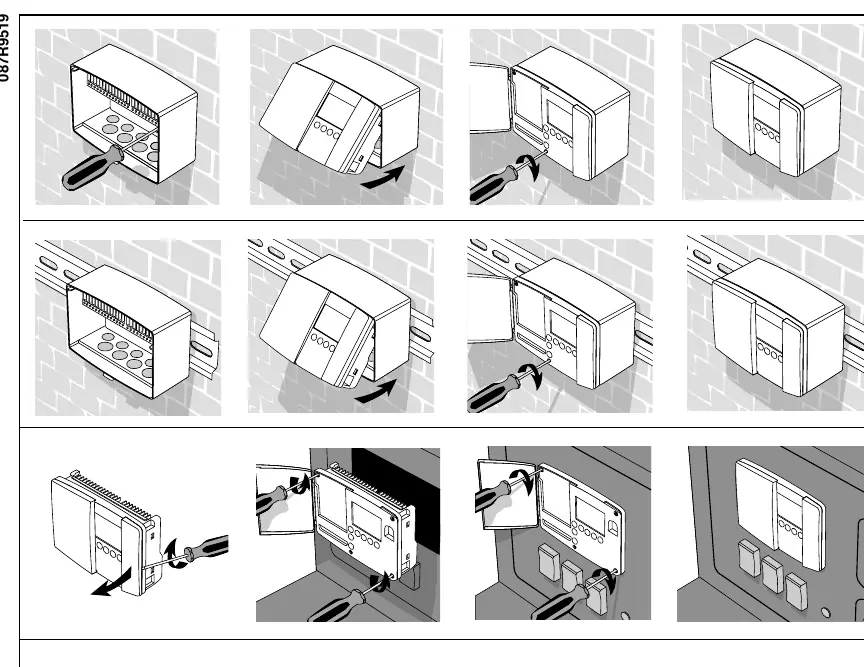

- Wandmontage: Der Sockel wird direkt an der Wand befestigt. Die Abdeckung wird aufgesetzt und mit Schrauben fixiert.
- Hutschienenmontage: Der Sockel ist für die Montage auf Standard-Hutschienen ausgelegt.
- Schalttafelmontage: Der Sockel kann in eine Schalttafel integriert werden, wobei die Frontabdeckung für den Zugriff auf die Anschlüsse abgenommen werden kann.
Elektrische Anschlüsse
Die Anleitung bietet detaillierte Schaltpläne für die Spannungsversorgung und die Bus-Kommunikation:
- 230 V a.c. Systeme: Anschlusspläne für ECL Comfort 200 und 300 mit spezifischer Belegung der Klemmen für Sensoren (TR1, TR2, TR3, TR4), Relais (R1, R2, R3) und den BUS-Anschluss (S1-S6).
- 24 V a.c. Systeme: Entsprechende Anschlusspläne für Niederspannungsanwendungen, die die gleiche Klemmenstruktur wie die 230V-Variante nutzen.
- Optionale Module: Die Pläne zeigen die Positionierung für optionale RS232- oder LON-Module an der Front oder Rückseite des Geräts.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Die Schaltpläne zeigen explizit die vorgesehenen Steckplätze für optionale RS232- oder LON-Module an der Front bzw. Rückseite.
Vor der Verwendung
- Prüfen Sie, ob die Versorgungsspannung 230V oder 24V beträgt.
- Stellen Sie sicher, dass die Montageart (Wand, Hutschiene oder Schalttafel) zum Untergrund passt.
- Identifizieren Sie die benötigten Klemmen für Sensoren und Relais gemäß dem entsprechenden Schaltplan für Ihr Modell (ECL 200 oder 300).
