Installationsanleitung für Danfoss Zigbee Module für Icon Master Controller
Schnellstartanleitung für die Installation und Netzwerkeinbindung des Danfoss Zigbee-Moduls für den Icon Master Controller. Enthält Schritte zur Montage, Netzwerkintegration, Fehlerbehebung und zum Werksreset.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Inbetriebnahme des Zigbee-Moduls für den Danfoss Icon Master Controller. Stellen Sie sicher, dass Ihr Master Controller das Zigbee-Modul unterstützt, bevor Sie mit der Installation beginnen. Das Modul ist für den Innenbereich bei Temperaturen zwischen 0 °C und +40 °C ausgelegt.
Installation

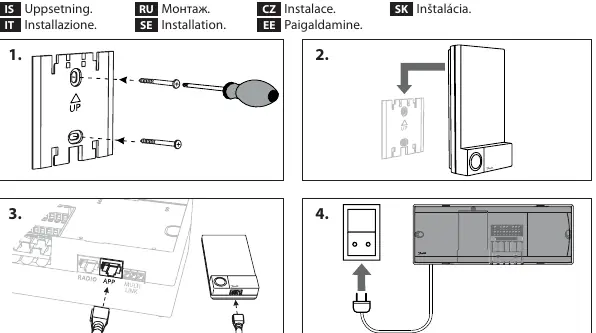

- Montieren Sie die Halterung an der Wand.
- Setzen Sie das Zigbee-Modul auf die Halterung.
- Verbinden Sie das Modul mit dem Master Controller über den entsprechenden Anschluss.
- Schließen Sie die Stromversorgung an.
Einbindung in das Zigbee-Netzwerk
Das Modul unterstützt Zigbee 3.0. Der Einbindungsprozess erfolgt über die App. Achten Sie auf die LED-Blinkmuster, um den Status der Verbindung zu prüfen. Wenn das Modul bereit zur Aufnahme ist, blinkt die LED entsprechend.
Ping-Test
Ein Ping-Test kann direkt vom Zigbee-Modul aus durchgeführt werden, um die Netzwerkverbindung zu verifizieren. Folgen Sie den Schritten in der App, um den Test zu starten und die LED-Rückmeldung zu interpretieren.
Fehlerbehebung
Bei Verbindungsverlust leuchtet oder blinkt die LED in einem spezifischen Muster. Stellen Sie sicher, dass die Firmware des Master Controllers aktuell ist. Während eines Firmware-Updates darf die Verbindung keinesfalls unterbrochen werden.
Werksreset
Um das Zigbee-Modul auf die Werkseinstellungen zurückzusetzen, führen Sie den Reset-Vorgang gemäß den Schritten in der Anleitung durch, indem Sie die Reset-Taste am Modul betätigen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verbindungsverlust zum Zigbee-Netzwerk
Prüfen Sie die Netzwerkverbindung und führen Sie ggf. einen Ping-Test durch.
Master Controller unterstützt das Modul nicht
Stellen Sie sicher, dass Ihr Modell des Icon Master Controllers mit dem Zigbee-Modul kompatibel ist.
Firmware-Update unterbrochen
Trennen Sie während eines Updates niemals die Stromverbindung, da dies das Gerät beschädigen kann.
Vor der Verwendung
- Prüfen Sie, ob der Icon Master Controller das Zigbee-Modul unterstützt.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0 °C und +40 °C liegt.
- Stellen Sie sicher, dass die App für die Netzwerkeinbindung bereit ist.
Technische Daten in der Praxis
- Betriebstemperatur
- 0 °C bis +40 °C für einen sicheren Betrieb.
- Zigbee-Standard
- Unterstützt Zigbee 3.0 für die Netzwerkintegration.
Abbildungen und Diagramme
- Die Montage erfolgt durch einfaches Aufstecken auf die Wandhalterung.
- Die Verbindung zum Master Controller erfolgt über ein dediziertes Kabel.
- LED-Muster zeigen den Status der Netzwerkintegration und Fehler an.
Modellkompatibilität
- Nicht alle Icon Master Controller unterstützen das Zigbee-Modul.
- Das Produkt ist für den Einsatz in Innenräumen konzipiert.
