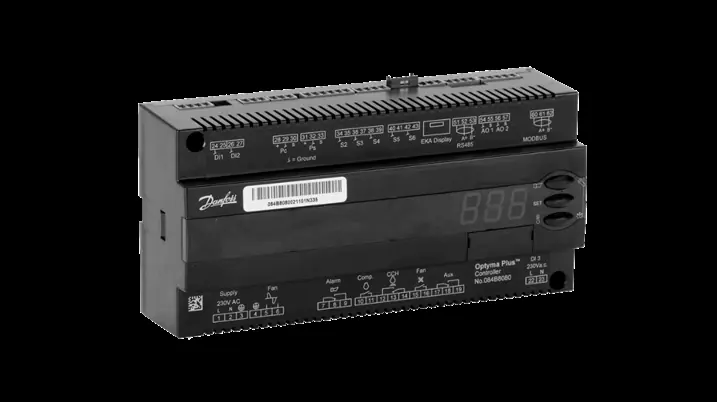

Bedienungsanleitung für Danfoss Optyma Plus Steuereinheit 084B8080
Schnellstartanleitung für die Danfoss Optyma Plus Steuereinheit (084B8080). Erfahren Sie, wie Sie die DI1-Klemme entfernen, Parameter für Kältemittel und Verflüssigungssatz-Typen einstellen sowie die Steuereinheit aktivieren und...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Danfoss Optyma Plus Steuereinheit (Code 084B8080). Es beschreibt die notwendigen Schritte zur Deaktivierung der Steuereinheit, zur Auswahl des Kältemittels, zur Konfiguration des Verflüssigungssatzes sowie zur anschließenden Aktivierung des Systems. Für weiterführende Informationen konsultieren Sie bitte die vollständige Dokumentation des Verflüssigungssatzes.
Bedienung der Steuereinheit
Die Steuereinheit verfügt über drei Tasten an der Vorderseite: eine obere, eine mittlere und eine untere Taste. Die oberen und unteren Tasten dienen zur Navigation durch das Menü und zur Änderung von Werten. Die mittlere Taste wird verwendet, um auf Parameter zuzugreifen und Werte zu bestätigen.
Deaktivierung der Steuereinheit
- Schalten Sie die Stromversorgung des Verflüssigungssatzes aus.
- Entfernen Sie den DI1-Anschlussblock (externe Start-Stopp-Verkabelung).
- Schalten Sie das Gerät wieder ein.
- Drücken Sie die obere Taste für 5 Sekunden, bis r05 erscheint.
- Navigieren Sie zum Parameter r12 und bestätigen Sie mit der mittleren Taste.
- Setzen Sie den Wert auf 0 und bestätigen Sie erneut.
Konfiguration
Auswahl des Kältemittels
Navigieren Sie zum Parameter o30 und bestätigen Sie mit der mittleren Taste. Geben Sie den entsprechenden Wert für Ihr Kältemittel ein (z.B. R134a = 3, R404A = 19, R513A = 36, R448A = 40, R449A = 41, R452A = 42) und bestätigen Sie.
Einstellung des Verflüssigungssatz-Typs
Wählen Sie den Parameter c33. Stellen Sie den Pump-Down-Abschaltwert ein (Durchschnittswert für R513A bei Scroll-Verdichtern liegt bei 0,9 bar). Bestätigen Sie mit der mittleren Taste.
Optyma Plus INVERTER
Bei Inverter-Modellen muss zusätzlich der Parameter r23 für den Verdampfungsdruck basierend auf der Verdampfungstemperatur (Taupunkt) eingestellt werden.
Aktivierung der Steuereinheit
- Schalten Sie die Stromversorgung aus.
- Verbinden Sie den DI1-Anschlussblock wieder.
- Schalten Sie das Gerät ein.
- Drücken Sie die obere Taste für 5 Sekunden, bis r05 erscheint.
- Wählen Sie Parameter r12 und setzen Sie den Wert auf 1.
- Bestätigen Sie mit der mittleren Taste. Das Gerät ist nun betriebsbereit.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kompressor läuft nicht
Überprüfen Sie, ob der DI1-Anschlussblock korrekt verbunden ist, da dieser als Hard-Wired-Link für den Start-Stopp-Betrieb dient.
Vor der Verwendung
- Stromversorgung vor dem Entfernen des DI1-Blocks unterbrechen
- Zugang zur Steuereinheit durch Öffnen der Scharniertür und Entfernen der Abdeckplatten-Schrauben sicherstellen
- Kältemitteltyp identifizieren und entsprechenden Parameterwert (o30) bereithalten
- Verdampfungstemperatur für Inverter-Modelle (r23) bestimmen
Abbildungen und Diagramme
- Die Steuereinheit verfügt über drei Tasten: Oben, Mitte (Bestätigen), Unten.
- Der DI1-Anschlussblock befindet sich oben links am Gerät.
Modellkompatibilität
- Die Anleitung gilt spezifisch für die Steuereinheit mit dem Code 084B8080.
- Besondere Einstellungen für Optyma Plus INVERTER Modelle beachten.
