Installationsanleitung für Danfoss 068G3250 TEA Element-Reparatursatz
Erfahren Sie, wie Sie den Danfoss TEA und TEAT Element-Reparatursatz (Größe 20 und 85) korrekt installieren. Diese Anleitung enthält wichtige Drehmomentvorgaben und eine Übersicht der enthaltenen Dichtungen und Komponenten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für den Austausch von Elementen bei Danfoss TEA und TEAT Ventilen der Größen 20 und 85. Es enthält spezifische Drehmomentvorgaben für die Montage sowie eine Übersicht der im Reparatursatz enthaltenen Dichtungen und Komponenten. Stellen Sie sicher, dass Sie die korrekten Ersatzteile für Ihre spezifische Ventilgröße verwenden.
Montage und Drehmomente
Bei der Installation der Elemente sind die folgenden Drehmomente zwingend einzuhalten, um eine ordnungsgemäße Funktion und Dichtigkeit zu gewährleisten:
- Obere Verschraubung (A/B): 90 Nm (66 lbn-ft)
- Untere Verschraubung: 50 Nm (36 lbn-ft)

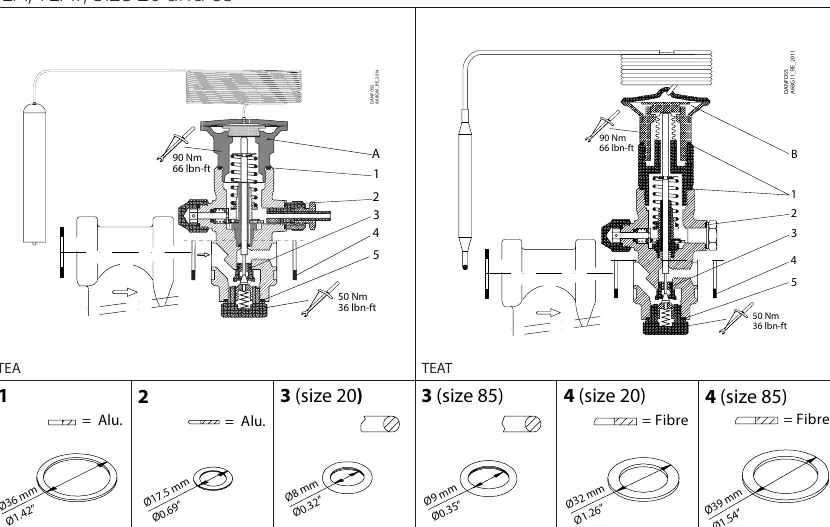

Die Abbildungen zeigen die Anordnung der Komponenten 1 bis 5 innerhalb des Ventilgehäuses. Achten Sie beim Zusammenbau auf die korrekte Positionierung der Dichtungsringe.
Komponentenübersicht
Der Reparatursatz enthält verschiedene Dichtungen aus Aluminium und Faserwerkstoffen, die je nach Ventilgröße (20 oder 85) variieren:
- Dichtungen mit Durchmessern von 8 mm bis 39 mm.
- Ein Bulb-Strap (Fühlerband) zur Befestigung.
- Spezifische Dichtungssets für TEA und TEAT Ausführungen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Drehmomente von 90 Nm für die obere Verschraubung und 50 Nm für die untere Verschraubung korrekt angewendet wurden.
Stellen Sie sicher, dass die Dichtungsgröße (z.B. 8 mm vs. 9 mm) exakt mit der Ventilgröße (20 oder 85) übereinstimmt.
Vor der Verwendung
- Identifizieren Sie die Ventilgröße (20 oder 85).
- Stellen Sie sicher, dass das System drucklos ist.
- Prüfen Sie den Inhalt des Reparatursatzes anhand der Stückliste.
- Verwenden Sie ein geeignetes Werkzeug für die Drehmomentvorgaben.
