Installationsanleitung für Danfoss 027F3371 Überholungskit
Schnellstart-Anleitung für das Danfoss 027F3371 Überholungskit für PM-Ventile der Größe 25. Enthält eine detaillierte Übersicht der enthaltenen Ersatzteile, deren Spezifikationen und Zuordnung zu den Ventiltypen PM1 und PM3.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3371, welches speziell für PM-Ventile der Größe 25 konzipiert ist. Die Anleitung bietet eine visuelle und tabellarische Übersicht aller im Kit enthaltenen Komponenten, um eine korrekte Wartung und Instandsetzung der Ventiltypen PM1 und PM3 zu gewährleisten.
Komponenten und Ersatzteile
Das Kit enthält eine Vielzahl von Dichtungen und mechanischen Bauteilen. Die Identifikation der Teile erfolgt über die im Diagramm angegebenen Nummern. Bitte beachten Sie, dass einige Teile spezifisch für bestimmte Ventilausführungen sind:
- Dichtungsringe aus Aluminium und Faser-Material in verschiedenen Durchmessern (von 9 mm bis 75 mm).
- Mechanische Innenteile wie Ventilspindeln und Federn (Positionen 16, 18, 19, 20).
- Ventilsitz-Komponenten (Position 17).
Hinweis: Einige im Paket enthaltene Ersatzteile werden für die Modelle PM1 oder PM3 nicht benötigt. Vergleichen Sie die benötigten Teile immer mit der Explosionszeichnung des jeweiligen Ventiltyps.
Wartung und Montage
Die Montage sollte unter strikter Beachtung der Explosionszeichnungen für PM1 und PM3 erfolgen. Achten Sie darauf, dass die Dichtungen korrekt positioniert sind und die mechanischen Teile (wie die Feder 19 und der Ventilsitz 17) gemäß der Zeichnung ausgerichtet werden. Verwenden Sie nur die für Ihr spezifisches Modell (PM1 oder PM3) vorgesehenen Komponenten aus dem Kit.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Unklarheit über die Verwendung einzelner Teile
Einige Teile im Kit sind für PM1 oder PM3 nicht vorgesehen. Prüfen Sie die Explosionszeichnung und die Liste der enthaltenen Teile, um sicherzustellen, dass nur die benötigten Komponenten verbaut werden.
Vor der Verwendung
- Identifizieren Sie den Ventiltyp (PM1 oder PM3).
- Prüfen Sie den Inhalt des Kits anhand der beiliegenden Teileliste.
- Stellen Sie sicher, dass die Dichtungen (Aluminium oder Faser) den korrekten Durchmesser für die jeweilige Position haben.
- Reinigen Sie die Dichtflächen vor dem Einbau der neuen Komponenten.
Technische Daten in der Praxis
- Materialkennzeichnung
- Dichtungen sind entweder als 'Alu.' (Aluminium) oder 'Fibre' (Faser) gekennzeichnet und müssen entsprechend ihrer Spezifikation verbaut werden.
- Größenangaben
- Die Durchmesser der Dichtungen sind in mm und Zoll angegeben, um eine präzise Zuordnung zu den Ventilkomponenten zu ermöglichen.
Abbildungen und Diagramme

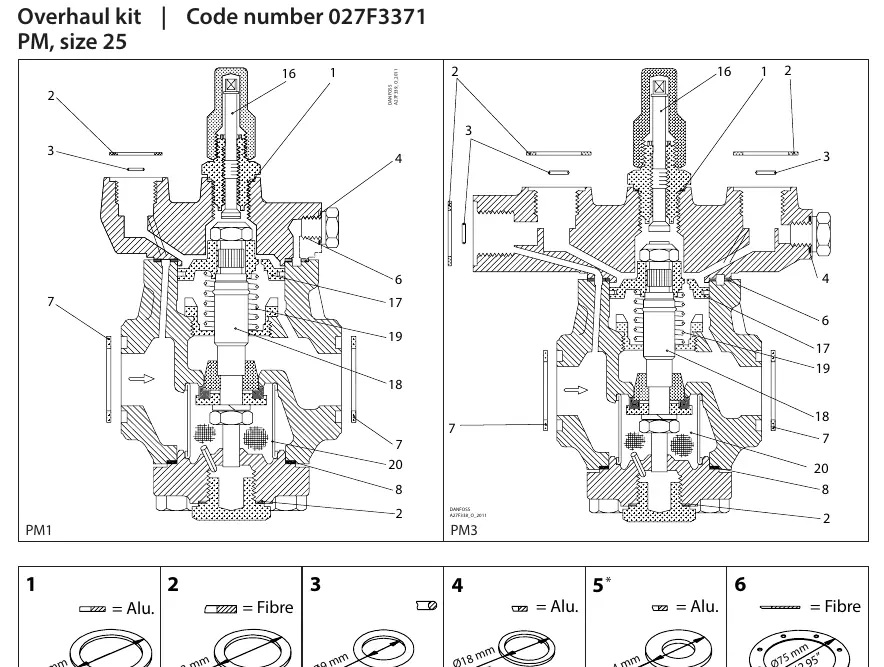

- Die Explosionszeichnungen zeigen die Anordnung der Teile 1 bis 20 innerhalb der Ventilgehäuse PM1 und PM3.
- Die nummerierten Kreise in der Übersicht entsprechen den physischen Bauteilen im Kit.
Modellkompatibilität
- Das Kit 027F3371 ist ausschließlich für PM-Ventile der Größe 25 bestimmt.
- Nicht alle Teile im Kit sind für jedes Ventilmodell (PM1/PM3) erforderlich.
