Installationsanleitung für Danfoss 027F0561 Überholungskit
Detaillierte Installationsanleitung und Übersicht der Komponenten für das Danfoss 027F0561 Überholungskit für PML-Ventile der Größe 100. Enthält Explosionszeichnungen und Stücklisten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F0561, das speziell für PML-Ventile der Größe 100 konzipiert ist. Die Anleitung bietet eine detaillierte Explosionszeichnung des Ventils sowie eine vollständige Auflistung aller im Kit enthaltenen Ersatzteile.
Komponentenübersicht
Das Kit enthält verschiedene Dichtungen, Ringe und mechanische Bauteile. Bitte beachten Sie, dass einige Teile, die im Kit enthalten sind, für die Größe 100 des PML-Ventils nicht benötigt werden (in der Liste mit einem Sternchen * gekennzeichnet).
- Dichtungen: Verschiedene Größen aus Aluminium (Alu.) und Fasermaterial (Fibre).
- Mechanische Teile: Hauptventilschaft, Federn und interne Führungselemente.
- Identifikation: Jedes Teil ist in der Explosionszeichnung nummeriert, um die korrekte Positionierung während der Montage zu erleichtern.
Montagehinweise
Bei der Überholung des Ventils ist auf die korrekte Zuordnung der Dichtungsmaterialien zu achten. Die beiliegende Zeichnung zeigt die exakte Anordnung der Komponenten 1 bis 24 innerhalb des Ventilgehäuses. Stellen Sie sicher, dass alle Dichtflächen vor dem Einbau der neuen Komponenten sauber und frei von Ablagerungen sind.
Technische Daten der Komponenten
Die Ersatzteile sind nach ihrem Durchmesser spezifiziert:
- Dichtungsringe variieren von 9 mm bis 185 mm Durchmesser.
- Hauptkomponenten wie die Feder (Teil 19) haben einen Durchmesser von 100 mm.
- Der Ventilschaft (Teil 18) hat eine Gesamtlänge von 307 mm.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teile aus dem Kit passen nicht oder bleiben übrig.
Überprüfen Sie, ob das Teil mit einem Sternchen (*) in der Anleitung markiert ist. Diese Teile sind im Kit enthalten, werden aber für das PML-Ventil der Größe 100 nicht benötigt.
Vor der Verwendung
- Identifizieren Sie alle Teile anhand der Explosionszeichnung.
- Reinigen Sie die Dichtflächen des Ventilgehäuses gründlich.
- Stellen Sie sicher, dass das Ventil drucklos und sicher vom System getrennt ist.
- Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Stückliste.
Technische Daten in der Praxis
- Alu. (Aluminium)
- Materialtyp für spezifische Dichtungsringe im Kit.
- Fibre (Fasermaterial)
- Materialtyp für spezifische Dichtungsringe im Kit.
Abbildungen und Diagramme

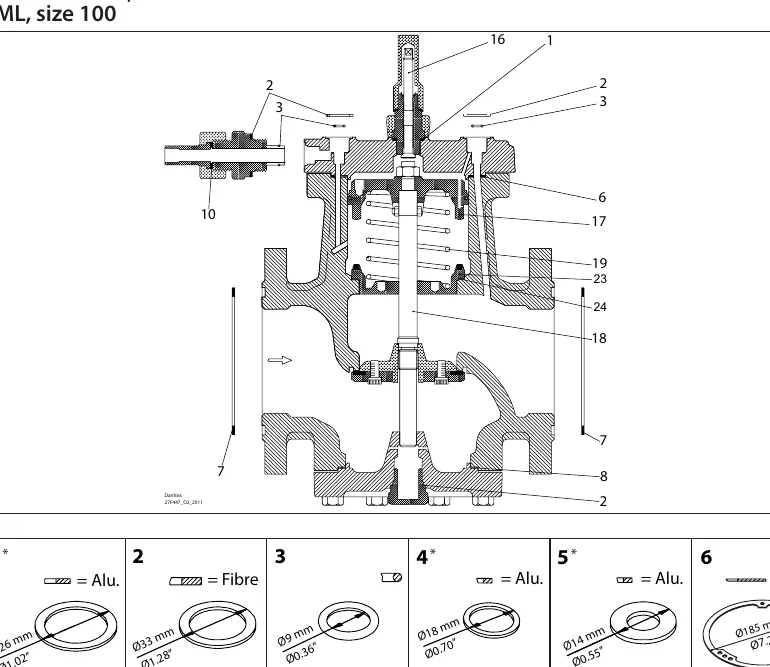

- Die Explosionszeichnung zeigt die vertikale Anordnung der internen Ventilkomponenten.
- Nummern in der Zeichnung korrespondieren direkt mit der Stückliste unterhalb des Diagramms.
Modellkompatibilität
- Dieses Kit ist ausschließlich für Danfoss PML-Ventile der Größe 100 bestimmt.
